申请日2017.11.23
公开(公告)日2018.02.23
IPC分类号C02F9/04; C02F1/44; C02F103/06
摘要
本发明公开了一种用于高浓度废水处理的碟管式膜系统，所述碟管式膜系统包括：依次连接的填埋场、调节池、原水罐、砂滤器、芯式过滤器、第一级碟管式反渗透装置、第二级碟管式反渗透装置和清水池;第一级碟管式反渗透装置还连接有浓缩液储池;原水罐设置有加酸装置;砂滤器设置有反冲洗系统;经过第一级碟管式反渗透装置出来的有一级浓缩液和一级透过液;一级浓缩液进入浓缩液储池，再回灌至填埋场，一级透过液进入第二级碟管式反渗透装置，最终进入清水池处理合格后排放。本发明提供的一种用于高浓度废水处理的碟管式膜系统，通过减少处理过程中的结垢延长了膜片的使用寿命，出水水质好，达标排放。

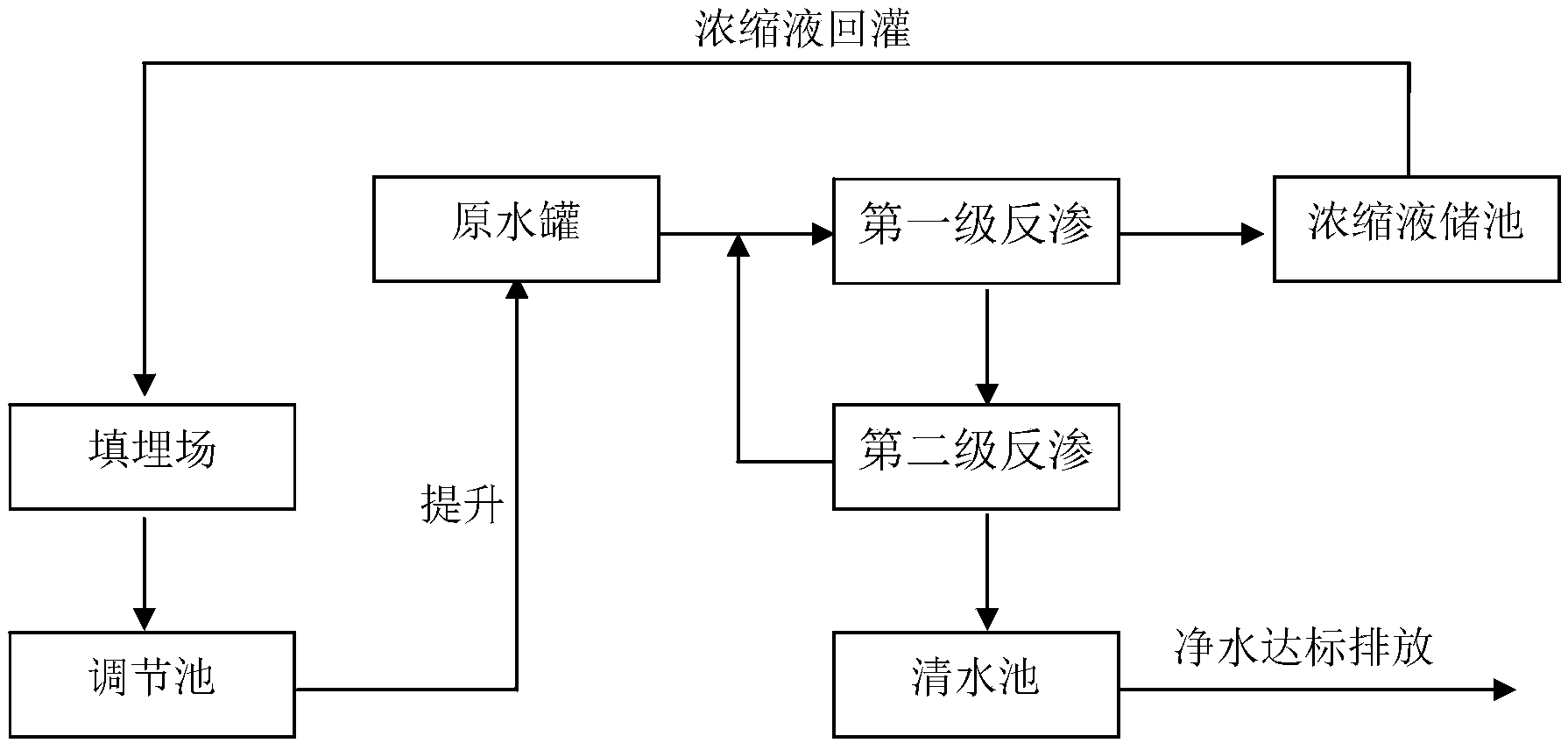

摘要附图
权利要求书
1.一种用于高浓度废水处理的碟管式膜系统，其特征在于，所述碟管式膜系统包括：
依次连接的填埋场、调节池、原水罐、砂滤器、芯式过滤器、第一级碟管式反渗透装置、第二级碟管式反渗透装置和清水池;
所述第一级碟管式反渗透装置还连接有浓缩液储池;
所述原水罐设置有加酸装置，用于调节pH;
所述砂滤器设置有反冲洗系统，所述砂滤器的进、出水端设有压力表，当压差超过2.5bar时，所述反冲洗系统执行反洗程序;
经过所述第一级碟管式反渗透装置出来的有一级浓缩液和一级透过液;所述一级浓缩液进入浓缩液储池，再回灌至填埋场;所述一级透过液进入第二级碟管式反渗透装置;
经过所述第二级碟管式反渗透装置出来的有二级浓缩液和二级透过液;所述二级浓缩液排向所述第一级碟管式反渗透装置的进水端;所述二级透过液进入清水池;
所述清水池设置有加碱装置，进行pH调节，合格后进行排放。
2.根据权利要求1所述的碟管式膜系统，其特征在于，在浓缩液进入所述芯式过滤器时加入阻垢剂。
3.根据权利要求2所述的碟管式膜系统，其特征在于，所述阻垢剂加20-30倍水进行稀释后使用。
4.根据权利要求1所述的碟管式膜系统，其特征在于，当所述压差未超过2.5bar时，所述砂滤器运行满100h时，所述反冲洗系统执行反洗程序。
5.根据权利要求1所述的碟管式膜系统，其特征在于，所述砂滤器的精度为50μm。
6.根据权利要求1所述的碟管式膜系统，其特征在于，所述芯式过滤器的精度为10μm。
7.根据权利要求1所述的碟管式膜系统，其特征在于，所述第一级碟管式反渗透装置的浓缩液出口端设置有压力调节阀。
8.根据权利要求1所述的碟管式膜系统，其特征在于，所述第一级碟管式反渗透装置中每台柱塞泵后边都设置有减震器。
说明书
一种用于高浓度废水处理的碟管式膜系统
技术领域
本发明涉及环境技术领域，具体涉及一种用于高浓度废水处理的碟管式膜系统。
背景技术
近些年来，许多新技术被应用于垃圾渗滤液及废水的处理，并取得了迅速的发展。其中最成功和最为广泛应用的就是膜技术，包括微滤、超滤、纳滤和反渗透等。而在众多的膜处理工艺中，反渗透工艺在垃圾渗滤液处理中的运用首先为人们所接受。
碟管式膜技术，分为DTRO(碟管式反渗透)、DTNF(碟管式纳滤)和DTUF(碟管式超滤)两大类。DT膜膜柱独特的结构使其在垃圾渗滤液处理中可达到最低程度的结垢和污染现象，使用寿命长，组件易于维护，虽初始造价高但过滤膜片更换费用低。
碟管式膜对CODcr的去除率可达99%，对氨氮的去除率约为98%，对BOD的去除率99%，对盐的去除率可达98%，其中COD和盐的去除率尤为显着，出水水质达标。
发明内容
基于上述背景技术，本发明提供一种用于高浓度废水处理的碟管式膜系统，延长了膜片的使用寿命，出水水质好，达标排放。
为实现上述目的，本发明采用以下技术方案：
一种用于高浓度废水处理的碟管式膜系统，所述碟管式膜系统包括：
依次连接的填埋场、调节池、原水罐、砂滤器、芯式过滤器、第一级碟管式反渗透装置、第二级碟管式反渗透装置和清水池;
所述第一级碟管式反渗透装置还连接有浓缩液储池;
所述原水罐设置有加酸装置，用于调节pH;
所述砂滤器设置有反冲洗系统，所述砂滤器的进、出水端设有压力表，当压差超过2.5bar时，所述反冲洗系统执行反洗程序;
经过所述第一级碟管式反渗透装置出来的有一级浓缩液和一级透过液;所述一级浓缩液进入浓缩液储池，再回灌至填埋场;所述一级透过液进入第二级碟管式反渗透装置;
经过所述第二级碟管式反渗透装置出来的有二级浓缩液和二级透过液;所述二级浓缩液排向所述第一级碟管式反渗透装置的进水端;所述二级透过液进入清水池;
所述清水池设置有加碱装置，进行pH调节，合格后进行排放。
优选地，在浓缩液进入所述芯式过滤器时加入阻垢剂。
更优选地，所述阻垢剂加20-30倍水进行稀释后使用。
优选地，当所述压差未超过2.5bar时，所述砂滤器运行满100h时，所述反冲洗系统执行反洗程序。
优选地，所述砂滤器的精度为50μm。
优选地，所述芯式过滤器的精度为10μm。
优选地，所述第一级碟管式反渗透装置的浓缩液出口端设置有压力调节阀。
优选地，所述第一级碟管式反渗透装置中每台柱塞泵后边都设置有减震器。
本发明的有益效果
本发明提供的一种用于高浓度废水处理的碟管式膜系统，通过减少处理过程中的结垢延长了膜片的使用寿命，出水水质好，达标排放。
实践工程表明，在渗液原液处理中，一级DT膜片寿命可长达3年，甚至更长，接在其它处理设施后(比如MBR)寿命长达5年以上，这对一般的反渗透处理系统是无法达到的。此外还具有一下优点：
1、建设周期短，调试、启动迅速
DT膜系统的建设主要为机械加工，附以配套的厂房、水池建设，规模很小，建设速度快。设备运抵现场后只需两周左右的时间安装调试工作就可完成;
2、自动化程度高，操作运行简便
DT膜系统为全自动式，整个系统设有完善的监测、控制系统，PLC可以根据传感器参数自动调节，适时发出报警信号，对系统形成保护，操作人员只需根据操作手册查找错误代码排除故障，对操作人员的经验没有过高的要求;
3、占地面积小
DT膜系统为集成式安装，附属构筑物及设施也是一些小型构筑物，占地面积很小;
4、可移动性能强
可以安装在集装箱内，也可以安装在厂房里，一个项目结束后可以移至其它项目继续使用。
5、运行费用低
在达到高水平的排放标准的前提下，相对于其它工艺，投资省、运行费用低。在同样可以达到一级标准的MBR+单级RO和两级DTRO中，两级DTRO投资及运行费用要远低于MBR+RO。
