申请日2017.11.23
公开(公告)日2018.03.06
IPC分类号C02F9/14; C02F1/28
摘要
本发明公开了一种工业污水生物处理系统，包括工业污水净化池，筛网和砂石层，所述工业污水净化池的顶端设置有工业污水排放口，所述工业污水净化池的内侧设置有吸附装置箱，所述污水存放净化箱的内部底端设置有固定凹槽，所述筛网安装在污水存放净化箱的内部，所述筛网的底端设置有固定连接底座，所述砂石层的顶端设置有绿化植被;本发明中设计的栅格可以直接根据水质污染的程度进行合理的计算其放置吸附装置的数量，使用起来较为科学，提高了治理的质量，本发明中设计的筛网在放置时，可以直接固定在污水存放净化箱内，在后期需要取出进行更换时，比较容易找到其所在的位置，提高了工作效率。

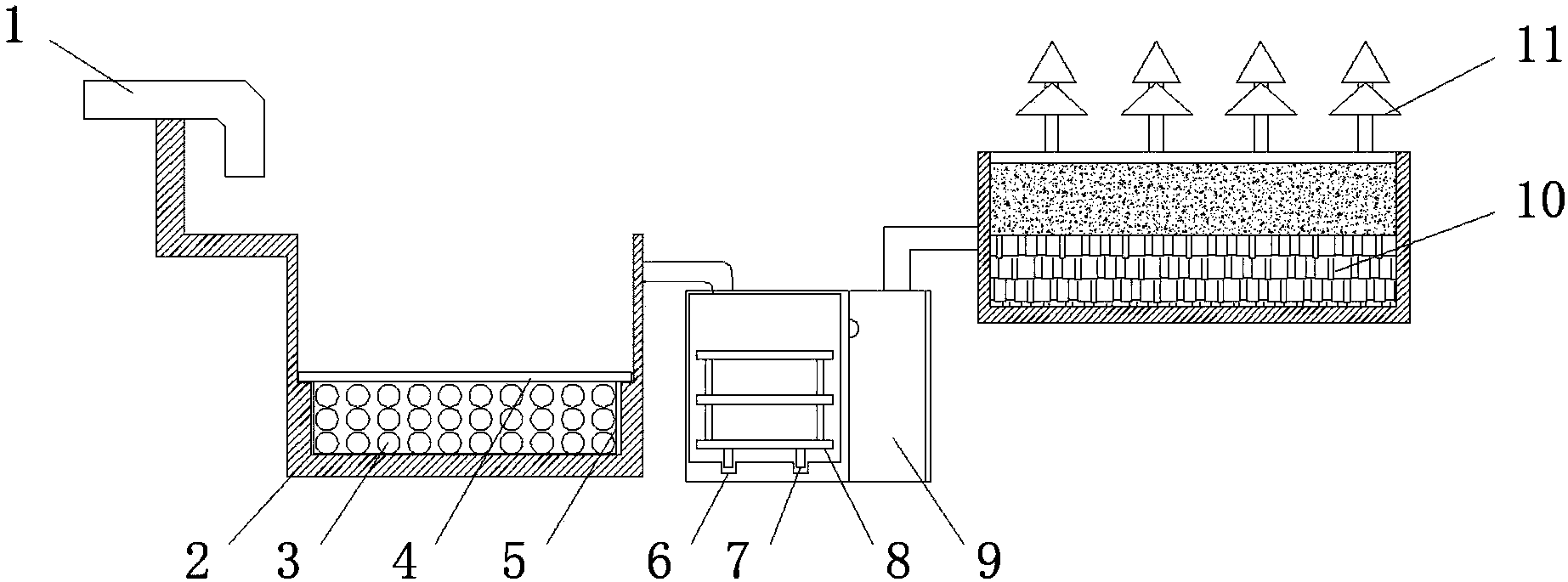

摘要附图
权利要求书
1.一种工业污水生物处理系统，包括工业污水净化池(2)，筛网(8)和砂石层(10)，其特征在于：所述工业污水净化池(2)的顶端设置有工业污水排放口(1)，所述工业污水净化池(2)的内侧设置有吸附装置箱(5)，所述吸附装置箱(5)的内侧设置有栅格(12)，所述栅格(12)的内侧设置有吸附装置(3)，所述吸附装置箱(5)的表面设置有吸附装置箱连接凹槽(14)，所述吸附装置箱(5)的顶端设置有吸附装置盖板(4)，所述吸附装置盖板(4)的底端表面设置有吸附装置盖板连接凸槽(13)，所述吸附装置箱(5)与吸附装置盖板(4)之间设置有旋转轴(15)，所述工业污水净化池(2)的一侧设置有污水存放净化箱(9)，所述污水存放净化箱(9)的内部底端设置有固定凹槽(6)，所述筛网(8)安装在污水存放净化箱(9)的内部，所述筛网(8)的底端设置有固定连接底座(7)，所述砂石层(10)的顶端设置有绿化植被(11)。
2.根据权利要求1所述的一种工业污水生物处理系统，其特征在于：所述吸附装置盖板(4)与吸附装置箱(5)通过旋转轴(15)进行旋转连接。
3.根据权利要求1所述的一种工业污水生物处理系统，其特征在于：所述吸附装置盖板连接凸槽(13)与吸附装置箱连接凹槽(14)通过卡槽卡和连接。
4.根据权利要求1所述的一种工业污水生物处理系统，其特征在于：所述固定凹槽(6)与固定连接底座(7)通过卡槽卡和连接。
5.根据权利要求1所述的一种工业污水生物处理系统，其特征在于：所述栅格(12)为长方形结构。
说明书
一种工业污水生物处理系统
技术领域
本发明属于工业污水生物处理技术领域，具体涉及一种工业污水生物处理系统。
背景技术
工业污水生物处理系统是指河流受生活污水污染后用生物来进行绿化处理受到污染的一些水域。
现有的工业污水生物处理系统在使用时仍然存在一些不足之处;
1.现有的工业污水生物处理系统在使用时放置吸附装置的盒子没有系统的分类区域，在摆放时较为散乱，无法有效的根据水质污染的程度进行科学的计算来放置吸附装置的数量。
2.现有的工业污水生物处理系统在使用时吸附装置的盒子一般为固定装置，在需要更换内部的吸附装置时，较为困难，操作起来较为繁琐，降低了工作效率。
3.现有的工业污水生物处理系统在使用时由于筛网在安装时无法再内部固定，容易造成摆动，在后期需要将其吊起更换时，无法找到其所在的位置。
发明内容
本发明的目的在于提供一种工业污水生物处理系统，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种工业污水生物处理系统，包括工业污水净化池，筛网和砂石层，所述工业污水净化池的顶端设置有工业污水排放口，所述工业污水净化池的内侧设置有吸附装置箱，所述吸附装置箱的内侧设置有栅格，所述栅格的内侧设置有吸附装置，所述吸附装置箱的表面设置有吸附装置箱连接凹槽，所述吸附装置箱的顶端设置有吸附装置盖板，所述吸附装置盖板的底端表面设置有吸附装置盖板连接凸槽，所述吸附装置箱与吸附装置盖板之间设置有旋转轴，所述工业污水净化池的一侧设置有污水存放净化箱，所述污水存放净化箱的内部底端设置有固定凹槽，所述筛网安装在污水存放净化箱的内部，所述筛网的底端设置有固定连接底座，所述砂石层的顶端设置有绿化植被。
优选的，所述吸附装置盖板与吸附装置箱通过旋转轴进行旋转连接。
优选的，所述吸附装置盖板连接凸槽与吸附装置箱连接凹槽通过卡槽卡和连接。
优选的，所述固定凹槽与固定连接底座通过卡槽卡和连接。
优选的，所述栅格为长方形结构。
与现有技术相比，本发明的有益效果是：
(1)本发明中设计的栅格可以直接根据水质污染的程度进行合理的计算其放置吸附装置的数量，使用起来较为科学，且节省了成本，提高了治理的质量。
(2)本发明中设计的吸附装置箱可以在需要跟换时通过旋转轴打开直接进行更换，十分简单方便，操作简单。
(3)本发明中设计的筛网在放置时，可以直接固定在污水存放净化箱内，在后期需要取出进行更换时，比较容易找到其所在的位置，提高了工作效率。
