申请日2017.11.16
公开(公告)日2018.02.09
IPC分类号C02F9/10; C02F11/12
摘要
本发明提供了一种可以分离污泥的地埋式污水处理设备及使用方法，包括沉淀池、挤压池、热交换池和主控系统;沉淀池入口设有初滤池，出口连接挤压池;挤压池由六个面板围成，顶部及四周的面板可活动，底部面板固定;挤压池除底面外，其余五个面均设有挤压装置;底板上设有滤袋，下方设有支撑柱;挤压池出口连接热交换池;热交换池内部设有盘管，池壁上设有电加热器以及高压水枪，底部出口设有电磁阀;沉淀池、挤压池、热交换池均设置于地下;沉淀池、挤压池和热交换池的出口处均设有滤网自动清洁器;沉淀池、挤压池、热交换池内均设有传感器，并均与主控系统相连。本发明可在分离污水中淤泥的同时，回收利用热能，同时将淤泥挤压成块，方便处理。

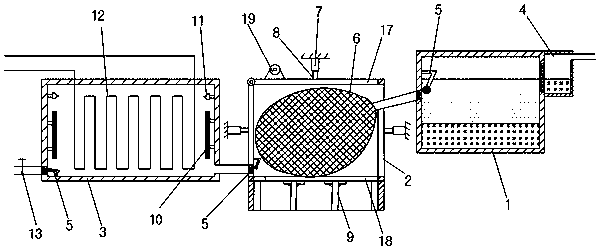

摘要附图
权利要求书
1.一种可以分离污泥的地埋式污水处理设备，其特征在于：包括沉淀池(1)、挤压池(2)、热交换池(3)和主控系统;所述沉淀池(1)入口设有初滤池(4)，出口连接所述挤压池(2);所述挤压池(2)由六个面板围成，所述六个面板中顶部及四周的面板为可活动面板，底部的面板为固定的底板(18);所述挤压池(2)除底面外，其余五个面均设有挤压装置(8);在所述底板(18)上安放有滤袋(6);在所述底板(18)下方设有支撑柱(9);所述挤压池(2)出口连接热交换池(3);所述热交换池(3)内部设有盘管(12)，池壁上设有电加热器(10)以及高压水枪(11)，底部出口设有电磁阀(13);所述沉淀池(1)、挤压池(2)、热交换池(3)均设置于地下;所述沉淀池(1)、挤压池(2)和热交换池(3)的出口处均设有滤网自动清洁器(5);所述沉淀池(1)、挤压池(2)、热交换池(3)内均设有传感器，并均与所述主控系统相连。
2.根据权利要求1所述的可以分离污泥的地埋式污水处理设备，其特征在于：所述沉淀池(1)、挤压池(2)、热交换池(3)、初滤池(4)的出口处均设有滤网;所述的滤网自动清洁器(5)包括液压缸一(14)、电机(15)和毛刷球(16);所述的液压缸一(14)与电机(15)连接，所述电机(15)的转子连接毛刷球(16);所述的毛刷球(16)可更换。
3.根据权利要求1所述的可以分离污泥的地埋式污水处理设备，其特征在于：所述沉淀池(1)的出口通过管道与挤压池(2)内放置的滤袋(6)连接;所述滤袋(6)为密网眼滤袋;在所述挤压池(2)的顶部设置有提升机(19);所述提升机(19)通过钩索勾连滤袋(6)。
4.根据权利要求1所述的可以分离污泥的地埋式污水处理设备，其特征在于：所述挤压装置(8)包括液压缸二(7)及挤压板(17);所述挤压板(17)连接在液压缸二(7)的推杆上，板面朝向所述滤袋(6);所述支撑柱(9)顶住底板(18)。
5.根据权利要求1所述的可以分离污泥的地埋式污水处理设备，其特征在于：所述盘管(12)弯曲盘旋，管径小，且管壁薄，由耐腐蚀且导热性良好的合金材料制成;所述盘管(12)上设有流量水表;所述高压水枪(11)内设转向电机;所述盘管(12)、高压水枪(11)均与自来水管道相连。
6.根据权利要求1所述的可以分离污泥的地埋式污水处理设备，其特征在于：所述沉淀池(1)、挤压池(2)内的传感器为流量监测传感器;所述热交换池(3)内的传感器为温度传感器、流量监控传感器、液位传感器及污水浓度检测传感器;所述沉淀池(1)、挤压池(2)、热交换池(3)内的滤网自动清洁器(5)分别连接各池内所述的流量监控传感器;所述热交换池(3)内的电加热器(10)连接温度传感器;所述热交换池(3)出口的电磁阀(13)连接液位感应器及温度感应器。
7.根据权利要求1-7任一项所述的可以分离污泥的地埋式污水处理设备的使用方法，其特征在于：包括以下步骤：
1)过滤及沉淀：污水流入初滤池(4)，较大的杂物、硬质垃圾等的被过滤隔绝;污水进入沉淀池(1)后杂质逐渐聚凝沉淀，并连带聚凝物、淤泥通过出水管道流出;
2)挤压：从沉淀池(1)中流出的污水进入挤压池(2)中的滤袋(6)里，挤压装置(8)从五个面挤压滤袋(6)，挤出滤袋(6)内的污水后，杂质及淤泥等被留在滤袋(6)中，并被压成方块状;提升机(19)将滤袋(6)及内部杂物和淤泥拉出挤压池(2);
3)加热：在挤压池(2)中被挤出的污水流入热交换池(3)，电磁阀(13)关闭，盘管(12)内通入常温自来水;带有热量的污水浸没盘管(12)，利用热交换加热自来水，得到的热水从盘管(13)出水口流出;
4)感应器控制：当沉淀池(1)、挤压池(2)、热交换池(3)内的传感器检测到流量明显减小时，主控系统控制滤网自动清洁器(5)清洁滤网;当热交换池(3)内传感器检测到水位过高或温度过低时，电磁阀(13)打开排水;当热交换池(3)排水并添加新的污水后水温仍过低时，触发电加热器(10)开启加热，水温到达设定值后关闭;当电加热器(10)开启一段时间后仍无法将盘管(12)内的水加热到设定温度时，电磁阀(13)打开，排空热交换池(3)内的水，开启高压水枪(11)，冲洗盘管(12)外表面。
说明书
一种可以分离污泥的地埋式污水处理设备及使用方法
技术领域
本发明属于污水处理技术领域，涉及一种可以分离污泥的地埋式污水处理设备及使用方法。
背景技术
污水处理，是为使污水达到排水某一水体标准或再次使用的水质要求，并对其进行净化的过程。目前的污水处理技术都是将污水进行净化处理达标后直接排放，某些工厂、学校等排放的污水含有较高热量，直排产生浪费。且传统的污水处理过程中常常会使用铰刀将淤泥及杂物绞碎，当淤泥中的垃圾卡住铰刀刀盘时，刀盘容易损坏。同时，污水淤泥中的杂物容易将管道、滤网堵塞，清洁起来相对困难。
发明内容
为解决上述问题，本发明提供了一种可以自动分离污水淤泥并回收利用热能的设备，该设备可在分离污水中淤泥的同时，回收热能并加以利用，同时能将淤泥杂物挤压成块，方便后续处理。本发明通过传感器感应污水流量、污泥浓度、温度等，能够自动清洁积垢、堵塞位置，控制池内液位，保证热水温度，自动化程度高，设备运行效果好。
本发明的技术方案是：
一种可以分离污泥的地埋式污水处理设备，包括沉淀池、挤压池、热交换池和主控系统;所述沉淀池入口设有初滤池，出口连接所述挤压池;所述挤压池由六个面板围成，所述六个面板中顶部及四周的面板为可活动面板，底部的面板为固定的底板;所述挤压池除底面外，其余五个面均设有挤压装置;在所述底板上安放有滤袋;在所述底板下方设有支撑柱;所述挤压池出口连接热交换池;所述热交换池内部设有盘管，池壁上设有电加热器以及高压水枪，底部出口设有电磁阀;所述沉淀池、挤压池、热交换池均设置于地下;所述沉淀池、挤压池和热交换池的出口处均设有滤网自动清洁器;所述沉淀池、挤压池、热交换池内均设有传感器，并均与所述主控系统相连。本发明可在分离污水中淤泥的同时，回收热能加以利用，并能将淤泥杂物挤压成块，方便后续处理，同时还能对系统进行自动清洁，自动化程度高，设备运行效果好。
进一步的，所述沉淀池、挤压池、热交换池、初滤池的出口处均设有滤网;所述的滤网自动清洁器包括液压缸一、电机和毛刷球;所述的液压缸一与电机连接，所述电机的转子连接毛刷球;所述的毛刷球可更换。当滤网堵塞时，所述液压缸一将电机顶出到到达堵塞滤网处，所述电机转动，带动所述毛刷清洁堵塞的滤网。
进一步的，所述沉淀池的出口通过管道与挤压池内放置的滤袋连接;所述滤袋为密网眼滤袋;在所述挤压池的顶部设置有提升机;所述提升机通过钩索勾连滤袋。污水及淤泥进入所述滤袋后，污水可以从所述滤袋的网眼流出，而淤泥则会留在所述滤袋中，分离污水及淤泥;完成对滤袋的挤压后，由提升机将滤袋及内部残余的污泥拉出挤压池。
进一步的，所述挤压装置包括液压缸二及挤压板;所述挤压板连接在液压缸二的推杆上，板面朝向所述滤袋;所述支撑柱顶住底板。当所述滤袋装满后，所述液压缸二的推杆从除底面外的五个面伸出，推动所述挤压板挤压滤袋，使污水流出，淤泥压实为方块状;所述支撑柱起到支撑底板及滤袋的作用。
进一步的，所述盘管弯曲盘旋，管径小，且管壁薄，由耐腐蚀且导热性良好的合金材料制成;所述盘管上设有流量水表;所述高压水枪内设转向电机;所述盘管、高压水枪均与自来水管道相连。所述盘管内流通自来水，通过所述流量水表监控水量;所述转向电机可控制高压水枪调整喷水角度，喷淋无死角。
进一步的，所述沉淀池、挤压池内的传感器为流量监测传感器;所述热交换池内的传感器为温度传感器、流量监控传感器、液位传感器及污水浓度检测传感器;所述沉淀池、挤压池、热交换池内的滤网自动清洁器分别连接各池内所述的流量监控传感器;所述热交换池内的电加热器连接温度传感器;所述热交换池出口的电磁阀连接液位感应器及温度感应器。所述沉淀池、挤压池、热交换池内的流量监控传感器检测污水流量，并通过主控系统控制滤网自动清洁器动作;所述热交换池内的液位传感器及温度传感器分别检测水位及温度，通过所述主控系统分别控制电磁阀开合或触发电加热器开关;当电加热器开启一段时间后仍无法将盘管内的水加热到设定温度时，开启高压水枪，冲洗盘管外表面。
本发明的使用方法包括以下步骤：
1)过滤及沉淀：污水流入初滤池后，较大的杂物、硬质垃圾等的被过滤隔绝;人工向沉淀池内加入絮凝剂，污水进入沉淀池后杂质逐渐聚凝沉淀，并连带聚凝物、淤泥通过出水管道流出;
2)挤压：从沉淀池中流出的污水进入挤压池中的滤袋里，挤压池底部底板不动，当滤袋装满淤泥后，液压缸二的推杆从除底面外的五个面伸出，推动挤压板挤压滤袋，使污水流出，完成对所述滤袋的挤压后，由所述提升机将滤袋及内部残余的污泥拉出挤压池;
3)加热：在挤压池中被挤出的污水流入热交换池中，此时电磁阀关闭，池内蓄水，盘管内通入常温自来水;带有热量的污水浸没盘管，利用热交换加热自来水，得到的热水从盘管出水口流出;
4)感应器控制：当沉淀池、挤压池、热交换池内的流量监控传感器检测到污水流量明显减小时，说明滤网受到淤泥堵塞，此时液压缸一将电机顶出到达堵塞滤网处，电机转动，带动毛刷球清洁堵塞的滤网;当热交换池内的液位传感器及温度传感器检测到水位过高或温度过低时，通过主控系统控制电磁阀打开排水，加入新的污水;当热交换池排水并添加新的污水后水温仍过低时，触发电加热器开启加热，水温到达设定值后关闭;当电加热器开启一段时间后仍无法将盘管内的水加热到设定温度时，说明盘管表面积垢较多，此时电磁阀打开，排空热交换池内的水，开启高压水枪，冲洗盘管外表面污垢。
与现有技术相比，本发明的优点：
1.本发明将污水处理设备设置于地下，大大节约了地面空间;同时本发明设有沉淀池、挤压池和热交换池，可在净化污水的同时，回收污水中的热能并加以利用，起到节约能源的目的。
2.本发明的挤压池通过滤袋、挤压装置和提升机的作用，能够将污水内的淤泥与污水分离，并将淤泥挤压成块，拉出设备系统，方便后续对淤泥的运输、处理。
3. 通过传感器感应污水流量、污泥浓度、温度等，在主控系统的控制下能够自动清洁堵塞位置、设备积垢，并能控制池内液位，保证热水温度，监控淤泥浓度，功能项目齐全。
4.本发明利用挤压淤泥的形式处理污水淤泥，并配合热交换原理回收利用污水中的热量，通过传感器实时监控装置内污水的各项状态，控制清洁设备自动对装置进行清洁，实现了污水处理、淤泥处理、热能回收、设备清洁等一系列的功能，功能项目齐全，自动化程度高，设备运行效果好。
