申请日2017.11.13
公开(公告)日2018.01.30
IPC分类号F24F13/22
摘要
本发明提供了一种空调冷凝水处理方法和空调器，涉及空调器技术领域。所述空调冷凝水处理方法包括以下步骤：调小变频压缩机的运行频率，以提高蒸发器换热器的表面温度;将蒸发器换热器的表面产生的冷凝水引流到冷凝器换热器的表面;实时监测冷凝器换热器的温度或压力，当冷凝器换热器的温度小于预设温度或压力小于预设压力后，降低风机对冷凝器换热器吹风的转速或/和调大变频压缩机的运行频率。该空调冷凝水处理方法和空调器能够从根源上减少了冷凝水的产生，实现不排冷凝水的效果。

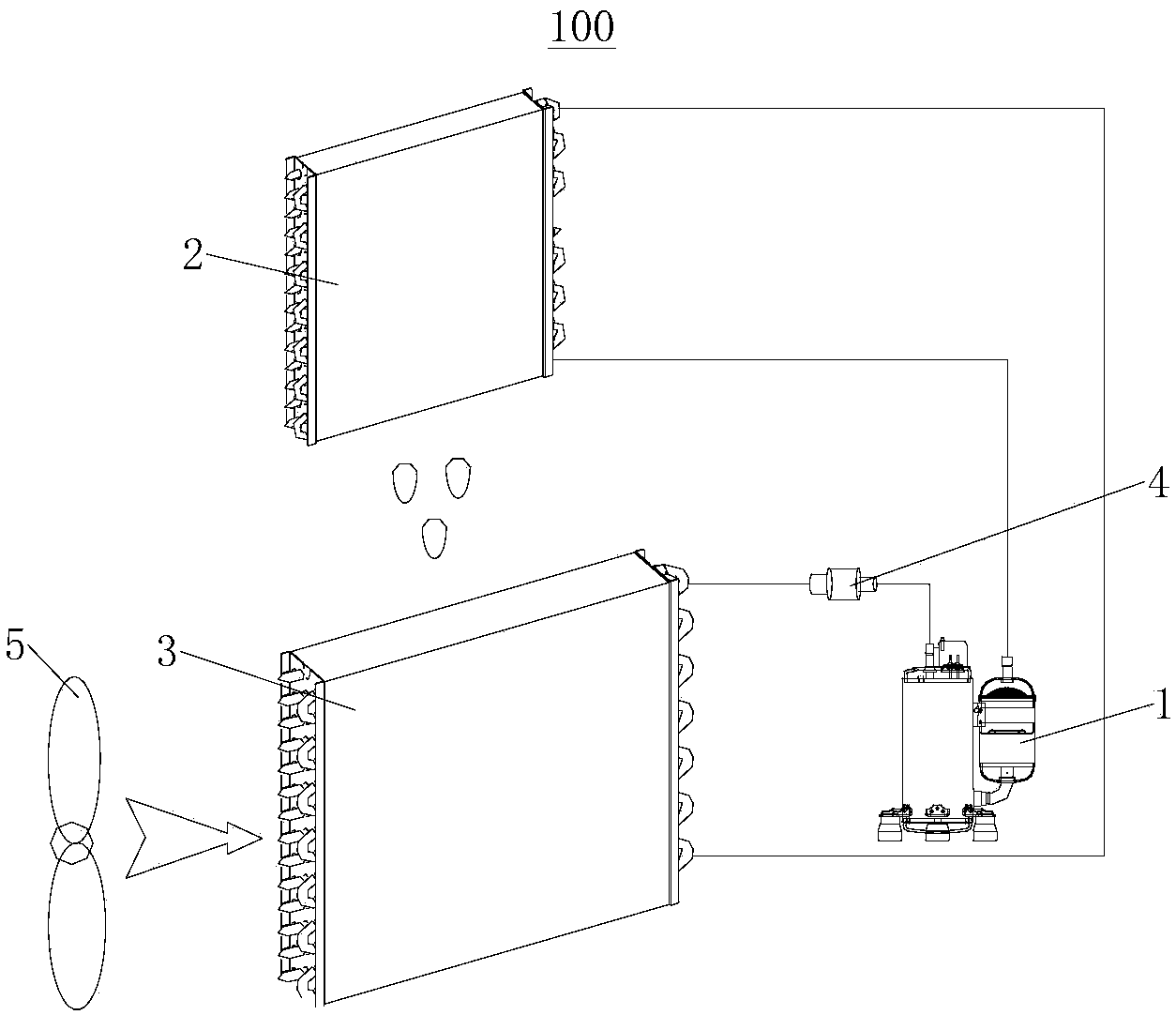

摘要附图
权利要求书
1.一种空调冷凝水处理方法，其特征在于，所述空调冷凝水处理方法包括以下步骤：
调小变频压缩机的运行频率，以提高蒸发器换热器的表面温度;
将蒸发器换热器的表面产生的冷凝水引流到冷凝器换热器的表面;
实时监测冷凝器换热器的温度或压力，当冷凝器换热器的温度小于预设温度或压力小于预设压力后，降低风机对冷凝器换热器吹风的转速或/和调大变频压缩机的运行频率。
2.根据权利要求1所述的空调冷凝水处理方法，其特征在于，所述将蒸发器换热器的表面产生的冷凝水引流到冷凝器换热器的表面，包括：
在蒸发器换热器上连接排水管，利用排水管将蒸发器换热器表面的冷凝水引流到冷凝器换热器的表面。
3.根据权利要求1所述的空调冷凝水处理方法，其特征在于，所述将蒸发器换热器的表面产生的冷凝水引流到冷凝器换热器的表面，包括：
将蒸发器换热器安装在冷凝器换热器的正上方，蒸发器换热器表面的冷凝水在自身重力作用下滴落到冷凝器换热器的表面。
4.根据权利要求1所述的空调冷凝水处理方法，其特征在于，所述实时监测冷凝器换热器的温度或压力，包括：
采用温度传感器实时监测冷凝器换热器的温度，或者，采用压力传感器实时监测冷凝器换热器的压力。
5.一种空调器，其特征在于，所述空调器包括变频压缩机、蒸发器换热器、冷凝器换热器、传感器和风机;
所述变频压缩机、所述冷凝器换热器和所述蒸发器换热器依次通过管路连成封闭回路;
所述变频压缩机的运行频率降低，以提高蒸发器换热器的表面温度;
所述蒸发器换热器的表面产生的冷凝水引流到所述冷凝器换热器的表面;
所述传感器设置排气管路上靠近所述冷凝器换热器的一侧，所述传感器实时监测所述冷凝器换热器的温度或压力，当所述冷凝器换热器的温度小于预设温度或压力小于预设压力后，降低所述风机对所述冷凝器换热器吹风的转速或/和调大变频压缩机的运行频率。
6.根据权利要求5所述的空调器，其特征在于，所述空调器还包括排水管，所述排水管的一端连接在所述蒸发器换热器的底部，所述排水管的另一端设置在所述冷凝器换热器的上方，所述排水管用于将所述蒸发器换热器表面的冷凝水引流到所述冷凝器换热器的表面。
7.根据权利要求5所述的空调器，其特征在于，所述蒸发器换热器安装在所述冷凝器换热器的正上方，所述蒸发器换热器表面的冷凝水在自身重力作用下滴落到所述冷凝器换热器的表面。
8.根据权利要求5所述的空调器，其特征在于，所述空调器为一体式空调器或分体式空调器。
说明书
一种空调冷凝水处理方法和空调器
技术领域
本发明涉及空调器技术领域，具体而言，涉及一种空调冷凝水处理方法和空调器。
背景技术
空调在制冷的过程中，室内侧的蒸发器的表面会产生冷凝水，随着空调的长时间运行，其表面的冷凝水会不断增多，相应的，室内侧的空气会变得更加干燥，而且空调产生的冷凝水处理困难，冷凝水随意排放或滴落，不仅造成资源和冷量的浪费，还可能会影响到路过的行人与其他设备的安全使用。
目前，市场上比较常用的空调的冷凝水处理方式为：在空调的室内机内连一根较长的排水管，利用排水管直接将室内机内的冷凝水排出到室外侧对人影响较小的地方，并且没有较好的方法对排出的冷凝水进行有效处理，同时为避免室内空气太过干燥，工业空调则在室内机内增加一个加湿器来对室内空气加湿，家用空调目前还没有很好的解决办法。
现有的处理冷凝水的方式至少存在以下缺点：
1.不对冷凝水做任何处理，使用排水管将冷凝水外排，结构复杂，且会造成资源与冷量的浪费，增加设备的安全隐患。
2.工业空调增加加湿器，需要对加湿器定期加水，操作麻烦。
3.家用空调长时间运行会导致室内空气过于干燥，容易对室内人员造成“空调病”。
因此，设计一种冷凝水的处理方法，能够实现少排或不排冷凝水，同时控制室内空气不会太干燥，这是目前亟待解决的技术问题。
发明内容
本发明提供一种空调冷凝水处理方法和空调器，其旨在至少部分解决现有的空调器排出冷凝水过多、室内空气过于干燥的技术问题。
第一方面，本发明实施例提供一种空调冷凝水处理方法，空调冷凝水处理方法包括以下步骤：调小变频压缩机的运行频率，以提高蒸发器换热器的表面温度;将蒸发器换热器的表面产生的冷凝水引流到冷凝器换热器的表面;实时监测冷凝器换热器的温度或压力，当冷凝器换热器的温度小于预设温度或压力小于预设压力后，降低风机对冷凝器换热器吹风的转速或/和调大变频压缩机的运行频率。
结合第一方面，本发明在第一方面的第一种实施方式中，将蒸发器换热器的表面产生的冷凝水引流到冷凝器换热器的表面，包括：在蒸发器换热器上连接排水管，利用排水管将蒸发器换热器表面的冷凝水引流到冷凝器换热器的表面。
结合第一方面，本发明在第一方面的第二种实施方式中，将蒸发器换热器的表面产生的冷凝水引流到冷凝器换热器的表面，包括：将蒸发器换热器安装在冷凝器换热器的正上方，蒸发器换热器表面的冷凝水在自身重力作用下滴落到冷凝器换热器的表面。
结合第一方面，本发明在第一方面的第四种实施方式中，实时监测冷凝器换热器的温度或压力，包括：采用温度传感器实时监测冷凝器换热器的温度，或者，采用压力传感器实时监测冷凝器换热器的压力。
第二方面，本发明实施例提供一种空调器，空调器包括变频压缩机、蒸发器换热器、冷凝器换热器、传感器和风机;变频压缩机、冷凝器换热器和蒸发器换热器依次通过管路连成封闭回路;变频压缩机的运行频率降低，以提高蒸发器换热器的表面温度;蒸发器换热器的表面产生的冷凝水引流到冷凝器换热器的表面;传感器设置排气管路上靠近冷凝器换热器的一侧，传感器实时监测冷凝器换热器的温度或压力，当冷凝器换热器的温度小于预设温度或压力小于预设压力后，降低风机对冷凝器换热器吹风的转速或/和调大变频压缩机的运行频率。
结合第二方面，本发明在第二方面的第一种实施方式中，空调器还包括排水管，排水管的一端连接在蒸发器换热器的底部，排水管的另一端设置在冷凝器换热器的上方，排水管用于将蒸发器换热器表面的冷凝水引流到冷凝器换热器的表面。
结合第二方面，本发明在第二方面的第二种实施方式中，蒸发器换热器安装在冷凝器换热器的正上方，蒸发器换热器表面的冷凝水在自身重力作用下滴落到冷凝器换热器的表面。
结合第二方面，本发明在第二方面的第四种实施方式中，空调器为一体式空调器或分体式空调器。
相比现有的冷凝水的处理方法和空调器，本发明提供的空调冷凝水处理方法和空调器的有益效果是：
首先，调整变频压缩机的运行频率小于预设频率，提高了蒸发器换热器的表面温度，使蒸发器换热器的表面产生冷凝水的量减小，从根源上减少了冷凝水的产生。
其次，将蒸发器换热器的表面产生的冷凝水引流到冷凝器换热器的表面，充分利用了冷凝器换热器表面的冷凝热来蒸发冷凝水，能够实现少排或不排冷凝水的效果。
最后，当冷凝器换热器的温度小于预设温度或压力小于预设压力后，降低风机对冷凝器换热器吹风的转速，能够提高冷凝器换热器表面的温度，提高冷凝器换热器对冷凝水的蒸发效率，也可以同时调大压缩机的运行频率，保证不排冷凝水的效果。
