申请日2017.11.08
公开(公告)日2018.03.16
IPC分类号C02F1/00; C02F1/02; B01F7/18; B01F15/02; B01F15/00; B01F15/04
摘要
一种污水处理用热水冲洗式加药装置，下部的搅拌箱体，在搅拌箱体的顶壁上面设有搅拌电机，搅拌电机的转轴向下伸出并穿过箱体的顶壁进入到箱体内部，转轴的下端安装有搅拌叶片;在箱体的顶壁还设有加药料斗，加药料斗的底部与搅拌箱体的内部连通，箱体的一个侧壁的上部设有进水管，箱体的另一个侧壁的下部设有出水管，出水管上连接有加药泵，所述的加药料斗的上端边沿设有环形的布水冲洗管，该环形布水冲洗管的下部设有呈圆周分布的若干个冲洗孔，该冲洗孔的出水方向朝向加药料斗的内表面，所述的环形布水冲洗管连接有热水源。该实用新型的能够沿料斗内表面对附着在加药料斗上的净水剂进行冲刷，避免“粘药”现象的发生。

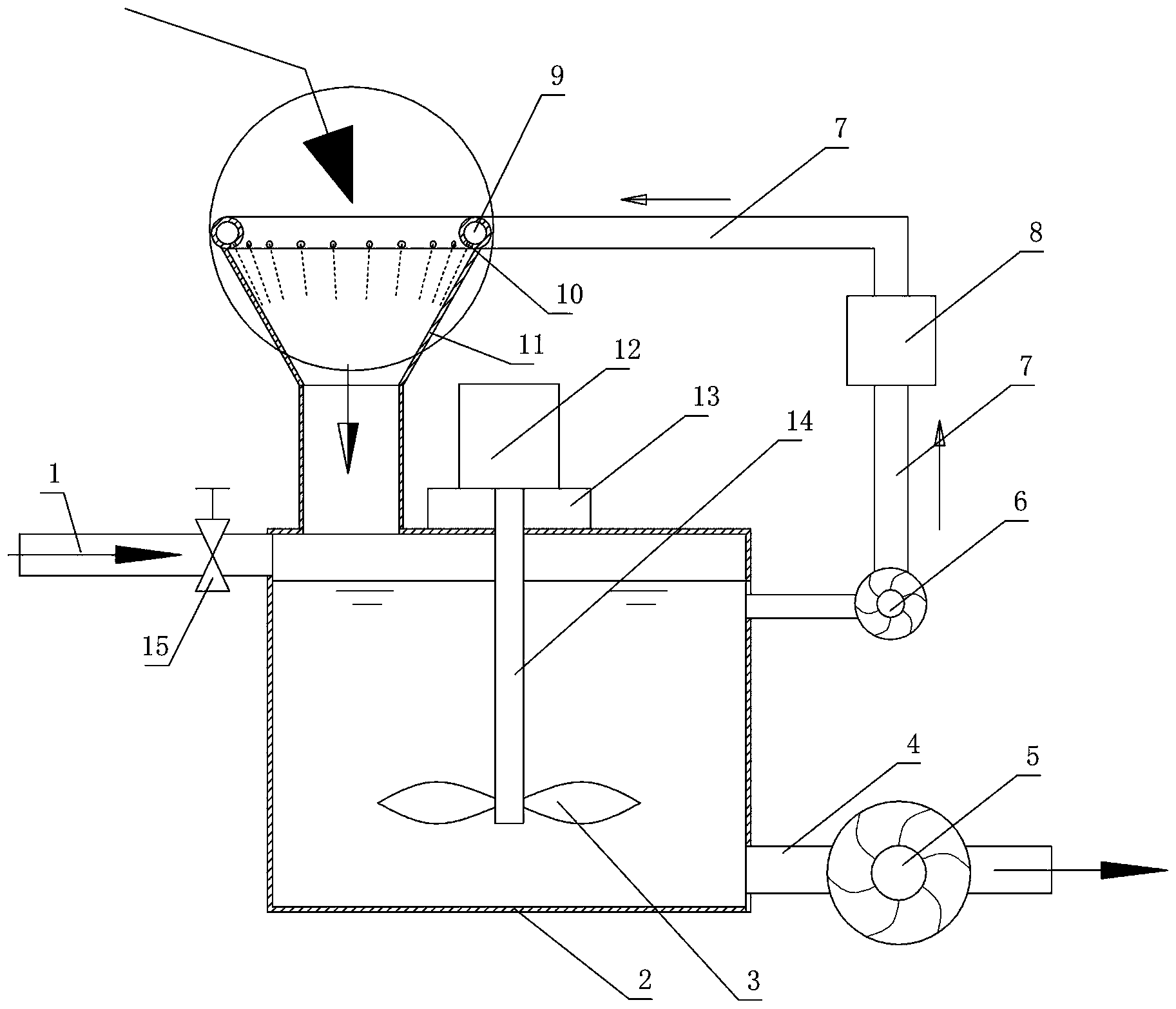

摘要附图
权利要求书
1.一种污水处理用热水冲洗式加药装置，其特征在于：下部的搅拌箱体，在搅拌箱体的顶壁上面设有搅拌电机，搅拌电机的转轴向下伸出并穿过箱体的顶壁进入到箱体内部，转轴的下端安装有搅拌叶片;在箱体的顶壁还设有加药料斗，该加药料斗呈上粗下细的锥形，加药料斗的底部与搅拌箱体的内部连通，箱体的一个侧壁的上部设有进水管，箱体的另一个侧壁的下部设有出水管，出水管上连接有加药泵，所述的加药料斗的上端边沿设有环形的布水冲洗管，该环形布水冲洗管的下部设有呈圆周分布的若干个冲洗孔，该冲洗孔的出水方向朝向加药料斗的内表面，所述的环形布水冲洗管连接有热水源。
2.根据权利要求 1 所述的一种污水处理用热水冲洗式加药装置，其特征在于：所述的布水冲洗管上连接有其循环供水管，该循环供水管的另一端经微循环泵连接至箱体的侧壁上部，在循环供水管上设有加热器。
3.根据权利要求 1 所述的一种污水处理用热水冲洗式加药装置，其特征在于： 所述的进水管上连接有侧向的分流管，该分流管的另一端连接至布水冲洗管，分流管上设有加热器，在进水管靠近箱体的部分设有阀门。
4.根据权利要求 2或3任一所述的一种污水处理用热水冲洗式加药装置，其特征在于：所述的加热器为电加热器。
5.根据权利要求 1 所述的一种污水处理用热水冲洗式加药装置，其特征在于： 所述的搅拌电机与搅拌水箱的顶壁之间设有减震垫层。
说明书
污水处理用热水冲洗式加药装置
技术领域
本实用新型涉及环保设备的技术领域，特别是涉及一种污水处理用热水冲洗式加药装置。
背景技术
在现有的各种污水处理方案中，终端水处理中净水试剂的使用成为了一种必不可少的辅助方法，因此用于投加药剂及提高溶解效率的加药设备在水处理系统中普遍使用。现有的加药设备主要由溶药筒、设于溶药筒上的加药斗及设于溶药筒内的搅拌装置组成，溶药筒上设有进水管，溶药筒底部设有连接加药泵的出水管。净水试剂通过加药斗落入溶药筒内并溶于水中，经出水管通过加药泵送入水处理系统中。
在使用过程中发现，现有加药设备经常会因溶药筒内的水汽蒸发而造成加药斗内壁面较为潮湿，导致部分具有较大黏性和腐蚀性的净水试剂黏附在加药斗内壁面上，不仅影响加药效果，而且还会造成加药斗被腐蚀损坏，行业内称为“粘药”现象，还需要定期的人工清理，影响设备的正常工作，整体效率降低，因此，这一问题有待解决。
实用新型内容
为解决上述问题，本实用新型提出一种污水处理用热水冲洗式加药装置。
本实用新型的技术方案是：
一种污水处理用热水冲洗式加药装置，其特征在于：下部的搅拌箱体，在搅拌箱体的顶壁上面设有搅拌电机，搅拌电机的转轴向下伸出并穿过箱体的顶壁进入到箱体内部，转轴的下端安装有搅拌叶片;在箱体的顶壁还设有加药料斗，该加药料斗呈上粗下细的锥形，加药料斗的底部与搅拌箱体的内部连通，箱体的一个侧壁的上部设有进水管，箱体的另一个侧壁的下部设有出水管，出水管上连接有加药泵，所述的加药料斗的上端边沿设有环形的布水冲洗管，该环形布水冲洗管的下部设有呈圆周分布的若干个冲洗孔，该冲洗孔的出水方向朝向加药料斗的内表面，所述的环形布水冲洗管连接有热水源。
优选的，所述的布水冲洗管上连接有其循环供水管，该循环供水管的另一端经微循环泵连接至箱体的侧壁上部，在循环供水管上设有加热器。
优选的， 所述的进水管上连接有侧向的分流管，该分流管的另一端连接至布水冲洗管，分流管上设有加热器，在进水管靠近箱体的部分设有阀门。
优选的，所述的加热器为电加热器。
优选的，所述的搅拌电机与搅拌水箱的顶壁之间设有减震垫层。
本实用新型的技术效果
该实用新型的污水处理用热水冲洗式加药装置，在加药料斗的地方设置了环形的布水冲洗管，能够沿料斗内表面对附着在加药料斗上的净水剂进行冲刷，为了更进一步的提升冲刷的效果，该装置还对水进行了加热处理，这样就能冲刷的更干净，避免“粘药”现象的发生。
