申请日2015.11.24
公开(公告)日2016.04.27
IPC分类号G01N1/34
摘要
本实用新型涉及一种污水测试样品处理装置，包括进液腔、设置在进液腔下部的第一过滤板、设置在第一过滤板下部的下料腔、设置在下料腔下部的粉碎腔、设置在粉碎腔下部的第二过滤板、设置在第二过滤板下部的右集料腔、连接在粉碎腔左侧下部的出料管、连接在出料管下部的左集料腔、连接在进液腔右侧的供液管和连接在供液管下部的出液腔，出液腔下部右侧连接有多个出液管，粉碎腔右侧固定连接有支撑板，支撑板上部右侧设置有集液腔。该实用新型装置能有效地针对污水进行不同情况取样，改善了取样效果，方便根据需要针对污水的不同情况进行取样测试，使用方便，改善了使用效果。
权利要求书
1.一种污水测试样品处理装置，其特征在于：包括进液腔、设置在进液腔下部的第一过滤板、设置在第一过滤板下部的下料腔、设置在下料腔下部的粉碎腔、设置在粉碎腔下部的第二过滤板、设置在第二过滤板下部的右集料腔、连接在粉碎腔左侧下部的出料管、连接在出料管下部的左集料腔、连接在进液腔右侧的供液管和连接在供液管下部的出液腔，所述出液腔下部右侧连接有多个出液管，所述粉碎腔右侧固定连接有支撑板，所述支撑板上部右侧设置有集液腔;所述粉碎腔左右两侧分别设置有左电机和右电机，所述粉碎腔内部左右两侧分别设置有左挤压辊轮和右挤压辊轮，所述左电机和左挤压辊轮之间连接有左传动带，所述右电机和右挤压辊轮之间连接有右传动带;所述支撑板下部左侧设置有抽液机，所述抽液机下部连接有抽液管，所述抽液管左侧连接有过滤器，所述抽液机上部连接有上液管，所述上液管上部与出液腔下部左侧相连接。
2.根据权利要求1所述的污水测试样品处理装置，其特征在于：所述下料腔下部设置有下料开关。
说明书
污水测试样品处理装置
技术领域
本实用新型属于污水测试技术领域，具体涉及一种污水测试样品处理装置。
背景技术
目前，对进入江、河、湖、库、海洋等地表水体的污染物质及渗透到地下水中的污染物质进行经常性监测，可以掌握水质现状及发展趋势。污水水体不仅包括水，而且还包括水中共存的悬浮物、底质和水生生物等。为了确保测试结果的科学性，水质监测及评价应该包括水相、固相和生物相，才能得出全面、正确的结论。因此，在测试污水样品时，需要对污水中的不同成分都进行测试，得到相应的数据，再将数据进行汇总，得出最终的结果。
实用新型内容
本实用新型的目的在于提供一种污水测试样品处理装置，以便更好地改善污水测试样品处理效果，方便根据需要取样测试，使用方便。
为了实现上述目的，本实用新型的技术方案如下。

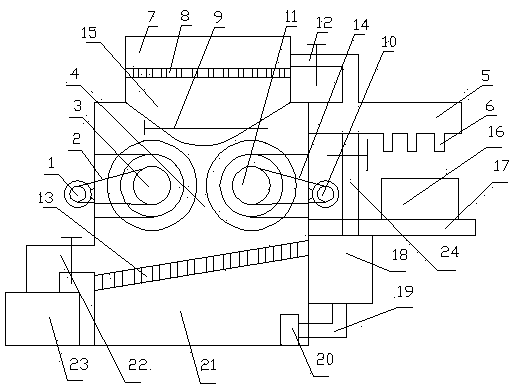

一种污水测试样品处理装置，包括进液腔、设置在进液腔下部的第一过滤板、设置在第一过滤板下部的下料腔、设置在下料腔下部的粉碎腔、设置在粉碎腔下部的第二过滤板、设置在第二过滤板下部的右集料腔、连接在粉碎腔左侧下部的出料管、连接在出料管下部的左集料腔、连接在进液腔右侧的供液管和连接在供液管下部的出液腔，出液腔下部右侧连接有多个出液管，粉碎腔右侧固定连接有支撑板，支撑板上部右侧设置有集液腔;粉碎腔左右两侧分别设置有左电机和右电机，粉碎腔内部左右两侧分别设置有左挤压辊轮和右挤压辊轮，左电机和左挤压辊轮之间连接有左传动带，右电机和右挤压辊轮之间连接有右传动带;支撑板下部左侧设置有抽液机，抽液机下部连接有抽液管，抽液管左侧连接有过滤器，抽液机上部连接有上液管，上液管上部与出液腔下部左侧相连接。
进一步地，下料腔下部设置有下料开关。
该装置中，将污水测试样品倒入进液腔，水样在进液腔内静置沉淀一段时间，使水样中的杂质沉淀到下料腔内。打开供液管上的阀门开关，进液腔内的上层清水从供液管进入出液腔，再从出液管流出，落入下方的集液腔内。对集液腔内收集的水进行测试，得出相应的数据。打开下料开关，下料腔内含有杂质的污水进入粉碎腔。启动左电机和右电机，左传动带和右传动带分别带动左挤压辊轮和右挤压辊轮转动，将污水中的杂质粉碎。粉碎后的杂质落在第二过滤板上，利用第二过滤板进行过滤，将杂质颗粒挡在第二过滤板上，污水则从过滤孔进入右集料腔。打开出料管上的阀门开关，杂质沿着倾斜的第二过滤板下滑，从出料管进入左集料腔内进行收集。对左集料腔内收集的杂质进行测试，得到测量结果。打开抽液机，将右集料腔内的污水抽入抽液管。利用过滤器对抽入的污水进行过滤，去除其中的杂质。打开上液管上的阀门开关，污水从上液管进入出液腔，再从出液管落入集液腔内。对集液腔内的污水进行测试，得到相应的结果。
该实用新型的有益效果在于：该实用新型装置能有效地针对污水进行不同情况取样，改善了取样效果，方便根据需要针对污水的不同情况进行取样测试，使用方便，改善了使用效果。
