申请日2017.11.02
公开(公告)日2018.01.23
IPC分类号C02F9/04; C02F101/30
摘要
本发明公开了一种用于净化废水的系统，具体涉及一种环保设备，包括过滤装置、用于分解废水中毒害物质的除废装置、进水管以及用于连通过滤装置与除废装置的连接管，所述进水管与过滤装置相连通，所述过滤装置包括中空且一端开口的储水池以及设置于储水池内的过滤塔，所述过滤塔朝向储水池底部一端设有第一进水口，所述进水管与第一进水口密封连接且相接通，相应地，所述储水池底部设有供进水管穿过的通孔，通孔与进水管的管径相适配。本发明具有低成本、低能耗、低耗时的优点。

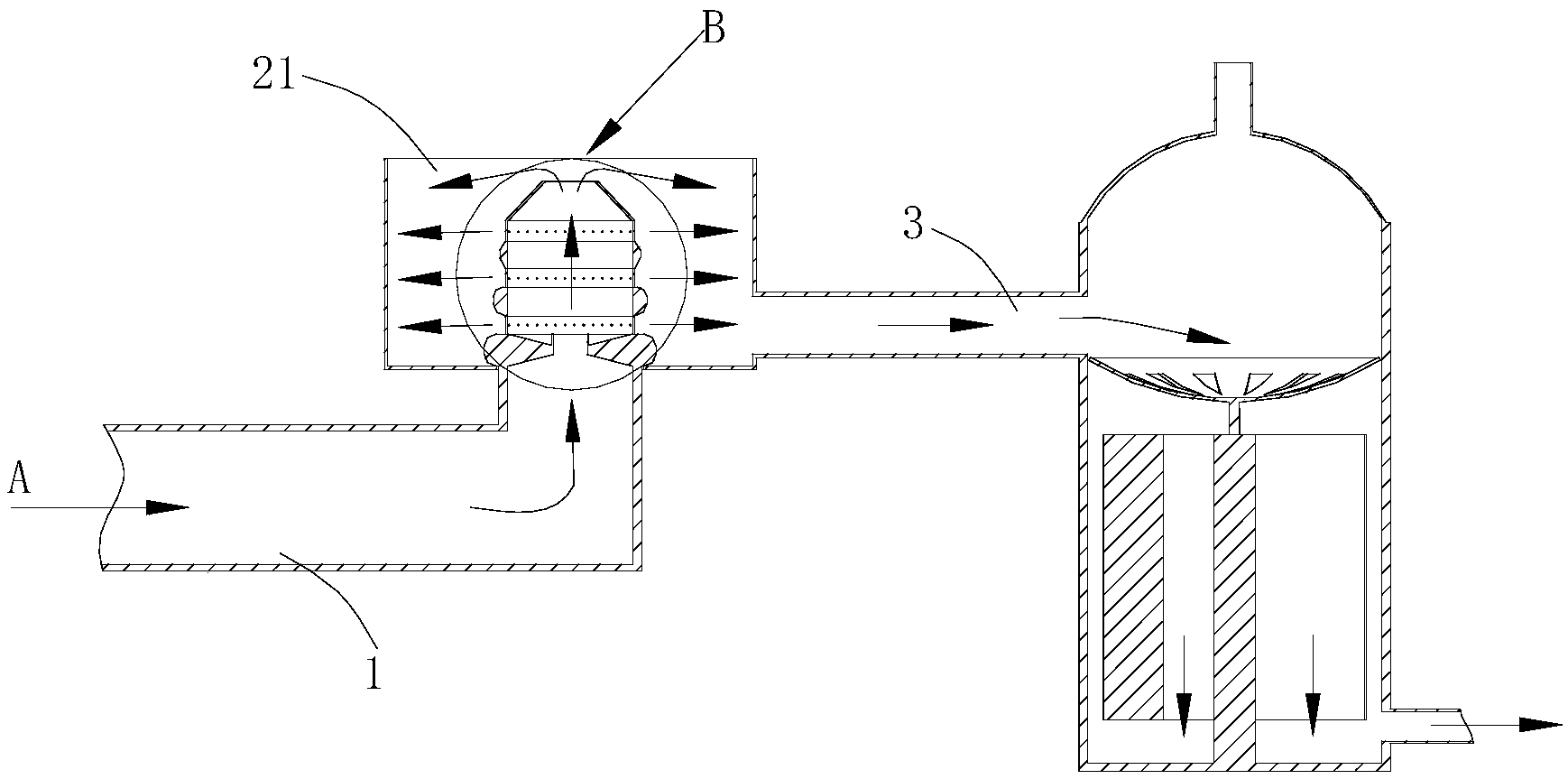

摘要附图
权利要求书
1.一种用于净化废水的系统，包括过滤装置(2)、用于分解废水中毒害物质的除废装置(4)、进水管(1)以及用于连通过滤装置(2)与除废装置(4)的连接管(3)，所述进水管(1)与过滤装置(2)相连通，其特征在于：
所述过滤装置(2)包括中空且一端开口的储水池(21)以及设置于储水池(21)内的过滤塔，所述过滤塔朝向储水池(21)底部一端设有第一进水口，所述进水管(1)与第一进水口密封连接且相接通，相应地，所述储水池底部设有供进水管(1)穿过的通孔，通孔与进水管(1)的管径相适配。
2.根据权利要求1所述的一种用于净化废水的系统，其特征在于，所述过滤塔包括与进水管(3)密封连接的基部(22)、用于过滤废水中杂质的环形过滤网(23)以及塔顶(25)，所述环形过滤网(23)一侧与基部(22)背向进水管(1)一端插接固定，另一侧与塔顶(25)插接固定。
3.根据权利要求2所述的一种用于净化废水的系统，其特征在于，所述环形过滤网(23)的数量为多个，相应地，还包括用于固定所述环形过滤网(23)的固定环(24)，所述固定环(24)设置于两两环形过滤网(23)之间。
4.根据权利要求2所述的一种用于净化废水的系统，其特征在于，所述基部(22)朝向进水管(1)一侧设有呈锥形的第一锥形槽，基部(22)背向进水管(1)一侧也设有呈锥形的第二锥形槽，所述第一锥形槽与第二锥形槽的两个小端面相对应设置且相连通形成所述的第一进水口。
5.根据权利要求4所述的一种用于净化废水的系统，其特征在于，所述第一进水口周部设有防止过滤后的杂质掉入第一进水口的隔离挡环(27)。
6.根据权利要求4所述的一种用于净化废水的系统，其特征在于，所述塔顶(25)呈锥形，锥形的塔顶(25)小端面一侧是辅助出水端(26)，所述辅助出水端(26)朝上设置，所述辅助出水端(26)设有多个用于过滤杂质的过滤孔(260)。
7.根据权利要求3所述的一种用于净化废水的系统，其特征在于，所述固定环(24)与环形过滤网(23)连接处设有圆角。
8.根据权利要求1所述的一种用于净化废水的系统，其特征在于，还包括用于调节废水pH值的中和装置;
所述中和装置包括与除废装置(4)相接通的中和池(51)、供酸性中和剂通入中和池(51)的第一通管(52)以及供碱性中和剂通入中和池(51)的第二通管(53);
所述中和池(51)设有供净水排出的排水管(55)。
9.根据权利要求8所述的一种用于净化废水的系统，其特征在于，所述中和装置还包括用于使酸、碱中和剂与废水混合更加均匀的混匀装置;
所述混匀装置包括中空且朝上一侧设有开口的球状容器(54)以及驱动球状容器(54)于水平方向上转动的驱动电机;
所述第一通管(52)、第二通管(53)的液体出口处与球状容器(54)的开口部位相对应，相应地，球状容器(54)侧壁设有多个供酸、碱中和剂流出的出孔。
10.根据权利要求8所述的一种用于净化废水的系统，其特征在于，所述排水管(55)设有启闭阀门(56)。
说明书
一种用于净化废水的系统
技术领域
本发明涉及一种环保设备，具体为一种用于净化废水的系统。
背景技术
目前，国内钢铁、染化、电镀等行业每年大约要排放近千万吨废水，这类废水往往含有大量的固体颗粒物及有机物质，若直接排放则会导致严重的环境污染。为此，国家通常要求废水排放厂家对废水进行先前处理，使其达到一定的水质标准方可排放。
目前较常用的废水处理方法主要有中和法、焙烧法、渗析分离法和联合生物处理方法等。然而采用上述方法净化废水时，存在如下问题：1、处理成本高、能耗大;2、处理耗时长，净化效率不高。因此，研发一款低成本、低能耗、低耗时的废水净化设备是当下研发人员亟待解决的问题。
发明内容
本发明提供了一种用于净化废水的系统，该系统具有低成本、低能耗、低耗时的优点。
为实现上述目的，本发明提供如下技术方案:
一种用于净化废水的系统，包括过滤装置、用于分解废水中毒害物质的除废装置、进水管以及用于连通过滤装置与除废装置的连接管，所述进水管与过滤装置相连通，所述过滤装置包括中空且一端开口的储水池以及设置于储水池内的过滤塔，所述过滤塔朝向储水池底部一端设有第一进水口，所述进水管与第一进水口密封连接且相接通，相应地，所述储水池底部设有供进水管穿过的通孔，通孔与进水管的管径相适配。
其中，含有大量固体颗粒、有机物的废水首先从进水管沿第一进水口进入过滤塔中进行过滤处理，使得废水中含有的固体颗粒物可以被过滤而除去。废水经过滤塔过滤完成后，经过滤的废水即从过滤塔渗出至储水池中，储水池中的废水然后由连接管通向除废装置，除废装置可对废水中的毒害有机物进行分解处理，从而达到净化废水的目的。上述整个净化过程不仅耗时短，而且净化效率高，整个系统结构简单，可投入工业化使用。
作为优选，所述过滤塔包括与进水管密封连接的基部、用于过滤废水中杂质的环形过滤网以及塔顶，所述环形过滤网一侧与基部背向进水管一端插接固定，另一侧与塔顶插接固定。
上述环形过滤网用于过滤废水中的固体颗粒物，且经过滤的废水从过滤塔的侧向一圈流出，防止废水流出的水压过高对设备造成损坏;环形过滤网与基部、塔顶为插接式固定，使得运维人员便于对过滤塔及时拆卸清洗以防堵塞。
作为优选，所述环形过滤网的数量为多个，相应地，还包括用于固定所述环形过滤网的固定环，所述固定环设置于两两环形过滤网之间。环形过滤网的数量设置多个可增加废水的过滤效率，使得整个过滤过程耗时更短。
作为优选，所述基部朝向进水管一侧设有呈锥形的第一锥形槽，基部背向进水管一侧也设有呈锥形的第二锥形槽，所述第一锥形槽与第二锥形槽的两个小端面相对应设置且相连通形成所述的第一进水口。废水经第一锥形槽至第一进水口时，由于内径越来越小，可增大废水的液压，从而使得过滤过程耗时更短，同时液压增大也有利于防止环形过滤网处被固体颗粒物堵塞，使得运维过程更加方便。
作为优选，所述第一进水口周部设有防止过滤后的杂质掉入第一进水口的隔离挡环。隔离挡环的设置可防止过滤出来的固体颗粒物重新掉入至进水管中，起到收集固体颗粒物的作用。使得运维人员清理过滤塔时，更加方便。
作为优选，所述塔顶呈锥形，锥形的塔顶小端面一侧是辅助出水端，所述辅助出水端朝上设置，所述辅助出水端设有多个用于过滤杂质的过滤孔。
作为优选，所述固定环与环形过滤网连接处设有圆角。圆角的设置可防止过滤完成的废水冲击固定环，导致废水飞溅出来。
作为优选，还包括用于调节废水pH值的中和装置;所述中和装置包括与除废装置相接通的中和池、供酸性中和剂通入中和池的第一通管以及供碱性中和剂通入中和池的第二通管;所述中和池设有供净水排出的排水管。因实际产生的废水中常常含有大量的酸碱性物质，因此中和装置可中和废水中的酸或碱，使得净化完成的净水可直接使用。
作为优选，所述中和装置还包括用于使酸、碱中和剂与废水混合更加均匀的混匀装置;所述混匀装置包括中空且朝上一侧设有开口的球状容器以及驱动球状容器于水平方向上转动的驱动电机;所述第一通管、第二通管的液体出口处与球状容器的开口部位相对应，相应地，球状容器侧壁设有多个供酸、碱中和剂流出的出孔。其中，当由第一通管或第二通管向球状容器通入酸、碱中和剂时，驱动电机驱动球状容器转动，从而使得酸性或碱性中和剂与废水混合更加均匀。
作为优选，所述排水管设有启闭阀门。
本发明的有益效果为：
在本发明中，含有大量固体颗粒、有机物的废水首先从进水管沿第一进水口进入过滤塔中进行过滤处理，使得废水中含有的固体颗粒物可以被过滤而除去。废水经过滤塔过滤完成后，经过滤的废水即从过滤塔渗出至储水池中，储水池中的废水然后由连接管通向除废装置，除废装置可对废水中的毒害有机物进行分解处理，从而达到净化废水的目的。上述整个净化过程不仅耗时短，而且净化效率高，整个系统结构简单，可投入工业化使用。
