申请日2015.09.30
公开(公告)日2016.01.13
IPC分类号F23G5/44
摘要
本实用新型公开了一种带配风支路的干化污泥的输送系统，包括具有进料口的污泥储仓，污泥储仓的出料口设置有给料器;给料器的出口处设置有喷射泵，第一风机通过喷射泵在给料器下部形成负压;污泥储仓内的污泥在负压作用下被输送至焚烧炉;污泥储仓的上侧与焚烧炉之间的通路上还设置有气固分离器及第二风机;第二风机为常开状态以在污泥储仓上部形成负压;污泥储仓内的臭气在负压作用下被输送至焚烧炉;第二风机与焚烧炉之间设置有配风室;喷射泵与焚烧炉之间设置有旋风分离器，旋风分离器分离的污泥直接进入焚烧炉，旋风分离器分离的气体导入配风室。本实用新型避免了输送过程中的臭气和烟尘外溢，噪音低，操作简单维修方便，大大降低了成本。

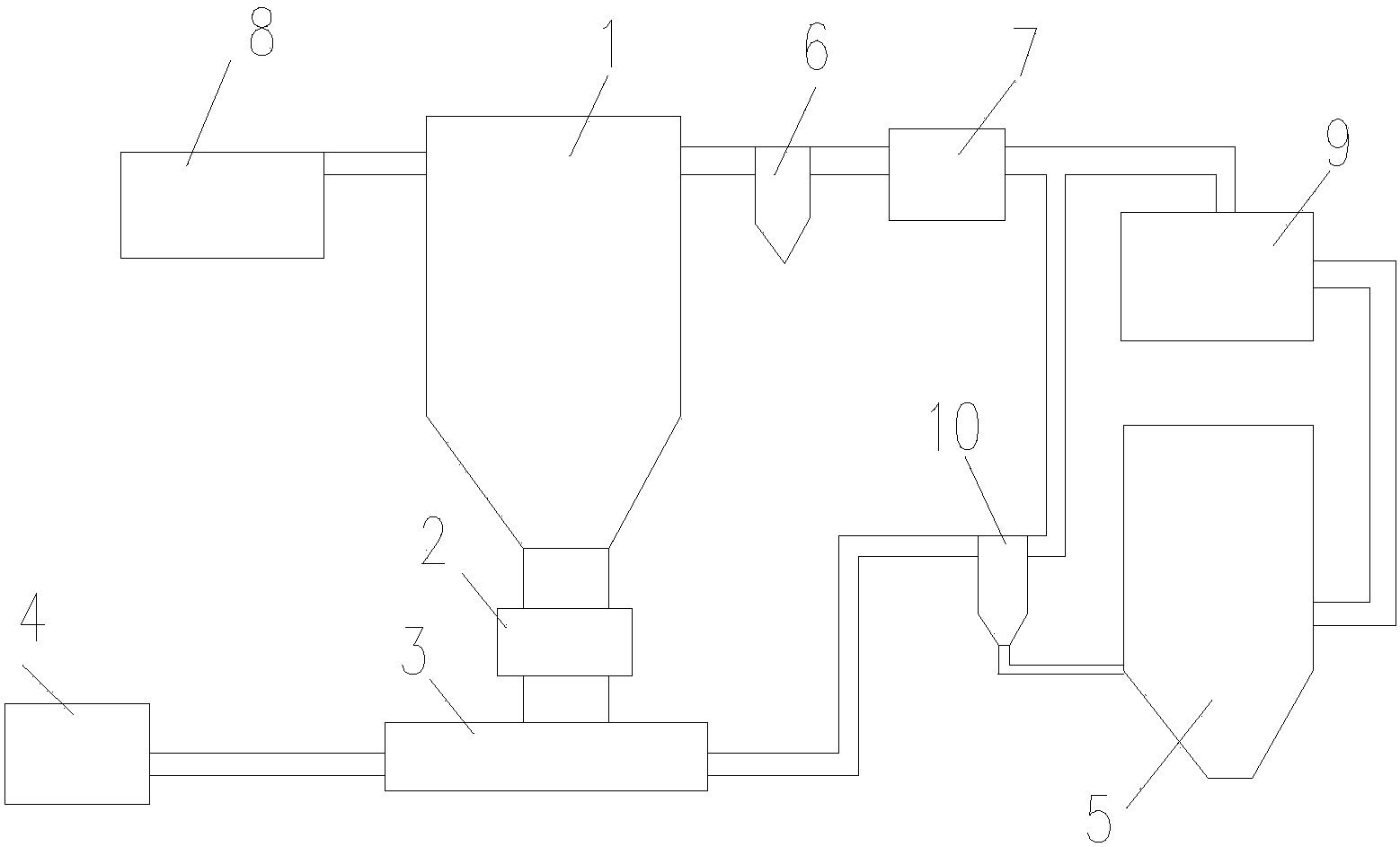

摘要附图
权利要求书
1.一种带配风支路的干化污泥的输送系统，包括具有进料口的污泥储仓，所述污泥储仓的出料口设置有给料器;其特征在于：所述给料器的出口处设置有喷射泵，第一风机通过所述喷射泵在所述给料器下部形成负压;所述污泥储仓内的污泥在负压作用下被输送至焚烧炉;所述污泥储仓的上侧与所述焚烧炉之间的通路上还设置有气固分离器及第二风机;所述第二风机为常开状态以在所述污泥储仓上部形成负压;所述污泥储仓内的臭气在负压作用下被输送至所述焚烧炉;所述第二风机与所述焚烧炉之间设置有配风室;所述喷射泵与所述焚烧炉之间设置有旋风分离器，所述旋风分离器分离的污泥直接进入所述焚烧炉，所述旋风分离器分离的气体导入配风室。
2.如权利要求1所述带配风支路的干化污泥的输送系统，其特征在于：所述气固分离器为布袋除尘器或过滤网。
3.如权利要求1所述带配风支路的干化污泥的输送系统，其特征在于：所述给料器用于调节进入所述喷射泵的污泥量。
4.如权利要求1所述带配风支路的干化污泥的输送系统，其特征在于：所述污泥储仓在运行状态时保持负压。
5.如权利要求1所述带配风支路的干化污泥的输送系统，其特征在于：所述干化污泥的含水率低于40%。
说明书
带配风支路的干化污泥的输送系统
技术领域
本实用新型涉及固体废弃物处理技术领域，具体涉及一种带配风支路的干化污泥的输送系统。
背景技术
对污水处理后产生的污泥的处置方式有很多种，与其他固体废弃物类似，填埋和焚烧是其中两种最主要的无害化处置方式。但无论采用何种处理方式，干化的污泥都需要运输。
目前，对干化的污泥的输送方法主要有两种：一种是利用斗提机、皮带等机械设备做连续运输;另一种是利用卡车等移动设备做点到点运输。
第一种运输方式，缺点是机械设备复杂且庞大，密闭效果差，而且一般占地面积大，噪音大，运行操作复杂且故障多，设备投资成本和维修成本高。
第二种运输方式，一般适合直接去填埋或堆肥。如果需要将干化的污泥送入焚烧厂做进一步处理，一般还需要将干化的污泥与燃料进行混合，设置皮带等机械输送设备送入焚烧炉，这些设备一般都是露天的，且密闭性都较差。干化后的污泥在输送过程中容易产生扬尘和臭气，导致污染环境。
因此，本领域技术人员致力于开发一种干化的污泥的运输方式，获得低成本，运行稳定，并且输送过程中臭气不外散等效果。
实用新型内容
有鉴于现有技术的上述缺陷，本实用新型目的是在于提供一种设备简单、运行成本低、输送过程中臭气不外散的污泥输送系统。
为实现上述目的，本实用新型提供了一种带配风支路的干化污泥的输送系统，包括具有进料口的污泥储仓，所述污泥储仓的出料口设置有给料器;所述给料器的出口处设置有喷射泵，第一风机通过所述喷射泵在所述给料器下部形成负压;所述污泥储仓内的污泥在负压作用下被输送至焚烧炉;所述污泥储仓的上侧与所述焚烧炉之间的通路上还设置有气固分离器及第二风机;所述第二风机为常开状态以在所述污泥储仓上部形成负压;所述污泥储仓内的臭气在负压作用下被输送至所述焚烧炉;所述第二风机与所述焚烧炉之间设置有配风室;所述喷射泵与所述焚烧炉之间设置有旋风分离器，所述旋风分离器分离的污泥直接进入所述焚烧炉，所述旋风分离器分离的气体导入配风室。
在一些具体实施中，所述气固分离器为布袋除尘器或过滤网。
在一些具体实施中，所述给料器用于调节进入所述喷射泵的污泥量。
在一些具体实施中，所述污泥储仓在运行状态时保持负压。
在一些具体实施中，所述干化污泥的含水率低于40%。
本实用新型的有益效果：
本实用新型的上述结构，采用与第一风机连接的喷射泵以在污泥储仓的下部形成局部负压，使得干化污泥在风力作用下顺利进入输送管道，从而被输送至焚烧炉。同时，与污泥储仓连接的第二风机有效保持污泥储仓上部的微负压，使得卸料过程中产生的扬尘和臭气不会散发到周围环境中。
本实用新型通过设置旋风分离器和配风室，构成配气支路，将污泥单独分离出落入焚烧炉，而分离出的气体通过管道进入配风室，解决了气力输送对焚烧炉的影响，同时稀释后的臭气进入配风室后会进入焚烧炉焚烧除臭。
本实用新型完全脱离了传统的机械式输送方式，利用风机产生的气流作为污泥输送的动力。采用本实用新型的输送系统对干化污泥进行输送，能够避免输送过程中的臭气和烟尘外溢，噪音低，输送易控制，操作简单维修方便，大大降低了采用其他机械设备所占用的面积和成本。
以下将结合附图对本实用新型的构思、具体结构及产生的技术效果作进一步说明，以充分地了解本实用新型的目的、特征和效果。
