申请日2015.09.30
公开(公告)日2016.01.13
IPC分类号C02F9/08
摘要
本实用新型公开了一种奥贝尔型溶压式一体化污水处理装置，由反应桶、原水箱、溶压塔进水装置、反应桶排水装置、支架、反应桶排渣管、溶压塔进气装置、溶压塔、控制系统、反应桶进水装置和溶压塔出水装置组成;反应桶进水装置将原水从原水桶输送至反应桶左侧中部位置，处理水从反应桶右侧的反应桶排水装置流回原水桶，废渣从位于反应桶中部的反应桶排渣装置排出，同时反应桶内部分原水经位于反应桶底部的溶压塔进水装置抽送至溶压塔顶部，溶压塔进气装置将压缩空气输送至溶压塔中部，溶气水经溶压塔出水系统输送至反应桶。本实用新型所述的一种奥贝尔型溶压式一体化污水处理装置结构简单、布局合理、处理效率高、运行安全稳定，适合处理各种类型城市生活污水。

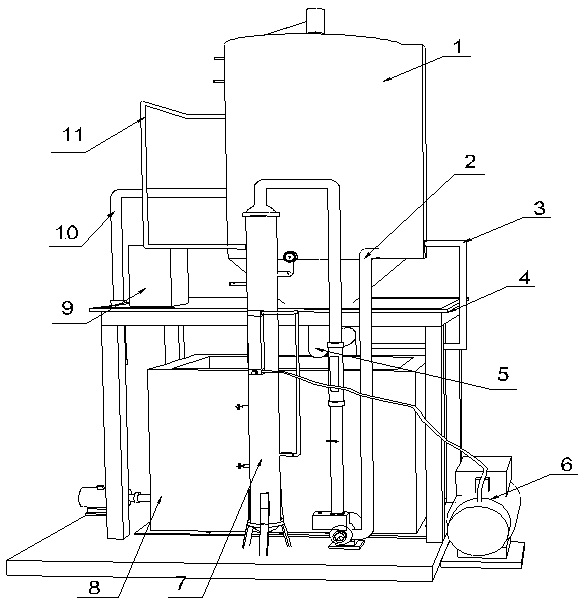

摘要附图
权利要求书
1.一种奥贝尔型溶压式一体化污水处理装置，其特征在于，包括位于支架(4)底部的原水箱(8)，位于支架(4)上方的反应桶(1)，位于反应桶(1)右侧的反应桶排水装置(3)，连接原水箱(8)与反应桶(1)的反应桶进水装置(10)，连接反应桶(1)与溶压塔(7)的溶压塔进水装置(2)，连接反应桶(1)与溶压塔(7)的溶压塔出水装置(11)，位于反应桶(1)中心且从反应桶(1)底部贯通的反应桶排渣管(5)，与溶压塔(7)中部连接的溶压塔进气装置(6)，以及位于支架上部左侧的控制系统(9)。
2.根据权利要求1所述的一种奥贝尔型溶压式一体化污水处理装置，其特征在于，所述反应桶(1)由曝气装置(1-1)，集渣装置(1-2)，排水装置(1-3)和水位感应装置(1-4)组成;所述曝气装置(1-1)位于反应桶(1)中部贴近桶壁的一侧，外部连接溶压塔出水装置(11);所述集渣装置(1-2)位于反应桶(1)内部中央的上方;所述排水装置(1-3)位于反应桶(1)右侧;所述水位感应装置(1-4)位于反应桶(1)左侧上部。
3.根据权利要求2所述的一种奥贝尔型溶压式一体化污水处理装置，其特征在于，所述曝气装置(1-1)包括：导轨(1-1-1)、曝气环(1-1-2)、第一伸缩软管(1-1-3);所述导轨(1-1-1)垂直固定在反应桶(1)左侧桶壁，导轨(1-1-1)左侧与反应桶(1)桶壁无缝焊接，导轨(1-1-1)右侧为矩形条状开口，导轨(1-1-1)上部与反应桶(1)上檐口存有50cm-90cm距离;所述曝气环(1-1-2)位于反应桶(1)中部，曝气环(1-1-2)左侧嵌入导轨(1-1-1)，曝气环(1-1-2)与导轨(1-1-1)滑动连接;所述伸缩软管(1-1-3)下端连接曝气环(1-1-2)左侧上部，上端连接溶压塔出水装置(11)。
4.根据权利要求2所述的一种奥贝尔型溶压式一体化污水处理装置，其特征在于，所述集渣装置(1-2)包括：电机(1-2-1)、刮板(1-2-2)、传动轴(1-2-3);所述刮板(1-2-2)为长弧形结构，刮板(1-2-2)数量不少于两块，刮板(1-2-2)位于反应桶(1)中心上部位置，刮板(1-2-2)围绕传动轴(1-2-3)呈中心对称布置，刮板(1-2-2)到反应桶(1)上檐口的距离为10cm-15cm。
5.根据权利要求2所述的一种奥贝尔型溶压式一体化污水处理装置，其特征在于，所述排水装置(1-3)包括：竖型槽(1-3-1)、浮块(1-3-2)、第二伸缩软管(1-3-3);所述竖型槽(1-3-1)垂直固定在反应桶(1)右侧桶壁位置，竖型槽(1-3-1)上部与反应桶(1)上檐口齐平;所述浮块(1-3-2)位于竖型槽(1-3-1)槽体内部，浮块(1-3-2)与竖型槽(1-3-1)滑动连接;所述第二伸缩软管(1-3-3)位于竖型槽(1-3-1)内部且位于浮块(1-3-2)下方，第二伸缩软管(1-3-3)上端与浮块(1-3-2)相连接，下端与反应桶排水装置(3)连接，第二伸缩软管(1-3-3)上口距浮块(1-3-2)下部的距离为5cm-10cm。
6.根据权利要求2所述的一种奥贝尔型溶压式一体化污水处理装置，其特征在于，所述水位感应装置(1-4)包括：一号水位传感器(1-4-1)、二号水位传感器(1-4-2);所述一号水位传感器(1-4-1)位于反应桶(1)左侧壁上部，一号水位传感器(1-4-1)到反应桶(1)上檐口的距离为5cm-10cm，一号水位传感器(1-4-1)与控制系统(9)通过导线连接;所述二号水位传感器(1-4-2)位于一号水位传感器(1-4-1)正下方，二号水位传感器(1-4-2)到一号水位传感器(1-4-1)的距离为10cm-15cm，二号水位传感器(1-4-2)与控制系统(9)通过导线连接。
说明书
一种奥贝尔型溶压式一体化污水处理装置
技术领域
本发明属于污水处理装置领域，具体涉及一种奥贝尔型溶压式一体化污水处理装置。
背景技术
城市污水处理技术是城市污水处理设施能否高效运转的关键。长期以来，我国的污水处理技术都是沿袭了欧美国家近百年来的路线和处理技术，在吸收、消化国外技术的同时也形成了自己的技术，城市污水处理技术有了很大的发展，但是我国现阶段采用的污水处理技术与同期国外的技术水平相比依然还很落后，始终存在效率低、能耗高、维修率高、自动化程度低等缺点，从而影响城市污水处理行业的发展速度。
发明内容
为了解决上述技术问题，本发明提供一种奥贝尔型溶压式一体化污水处理装置，包括位于支架4底部的原水箱8，位于支架4上方的反应桶1，位于反应桶1右侧的反应桶排水装置3，连接原水箱8与反应桶1的反应桶进水装置10，连接反应桶1与溶压塔7的溶压塔进水装置2，连接反应桶1与溶压塔7的溶压塔出水装置11，位于反应桶1中心且从反应桶1底部贯通的反应桶排渣管5，与溶压塔7中部连接的溶压塔进气装置6，，以及位于支架上部左侧的控制系统9。
进一步地，所述反应桶1由曝气装置1-1，集渣装置1-2，排水装置1-3和水位感应装置1-4组成;所述曝气装置1-1位于反应桶1中部贴近桶壁的一侧，外部连接溶压塔出水装置11;所述集渣装置1-2位于反应桶1内部中央的上方;所述排水装置1-3位于反应桶1右侧;所述水位感应装置1-4位于反应桶1左侧上部。
进一步地，所述曝气装置1-1包括：导轨1-1-1、曝气环1-1-2、第一伸缩软管1-1-3;所述导轨1-1-1垂直固定在反应桶1左侧桶壁，导轨1-1-1左侧与反应桶1桶壁无缝焊接，导轨1-1-1右侧为矩形条状开口，导轨1-1-1上部与反应桶1上檐口存有50cm-90cm距离;所述曝气环1-1-2位于反应桶1中部，曝气环1-1-2左侧嵌入导轨1-1-1，曝气环1-1-2与导轨1-1-1滑动连接;所述伸缩软管1-1-3下端连接曝气环1-1-2左侧上部，上端连接溶压塔出水装置11。
进一步的，所述集渣装置1-2包括：电机1-2-1、刮板1-2-2、传动轴1-2-3;所述刮板1-2-2为长弧形结构，刮板1-2-2数量不少于两块，刮板1-2-2位于反应桶1中心上部位置，刮板1-2-2围绕传动轴1-2-3呈中心对称布置，刮板1-2-2到反应桶1上檐口的距离为10cm-15cm。
进一步的，所述排水装置1-3包括：竖型槽1-3-1、浮块1-3-2、第二伸缩软管1-3-3;所述竖型槽1-3-1垂直固定在反应桶1右侧桶壁位置，竖型槽1-3-1上部与反应桶1上檐口齐平;所述浮块1-3-2位于竖型槽1-3-1槽体内部，浮块1-3-2与竖型槽1-3-1滑动连接;所述第二伸缩软管1-3-3位于竖型槽1-3-1内部且位于浮块1-3-2下方，第二伸缩软管1-3-3上端与浮块1-3-2相连接，下端与反应桶排水装置3连接，第二伸缩软管1-3-3上口距浮块1-3-2下部的距离为5cm-10cm。
进一步的，所述水位感应装置1-4包括：一号水位传感器1-4-1、二号水位传感器1-4-2;所述一号水位传感器1-4-1位于反应桶1左侧壁上部，一号水位传感器1-4-1到反应桶1上檐口的距离为5cm-10cm，一号水位传感器1-4-1与控制系统9通过导线连接;所述二号水位传感器1-4-2位于一号水位传感器1-4-1正下方，二号水位传感器1-4-2到一号水位传感器1-4-1的距离为10cm-15cm，二号水位传感器1-4-2与控制系统9通过导线连接。
本发明专利公开的一种奥贝尔型溶压式一体化污水处理装置，其优点在于：
(1)该装置为圆筒型竖式气浮设备，污水在反应桶接触充分，处理速度快。
(2)污水在反应桶内循环处理，处理效果好。
(3)各类传感器实现对反应桶液位的自动控制和预警。
本发明所述的一种奥贝尔型溶压式一体化污水处理装置结构简单、布局合理、处理效率高、运行安全稳定，适合处理各种类型城市生活污水。
