申请日2015.09.30
公开(公告)日2016.01.27
IPC分类号C02F1/24; C02F1/52
摘要

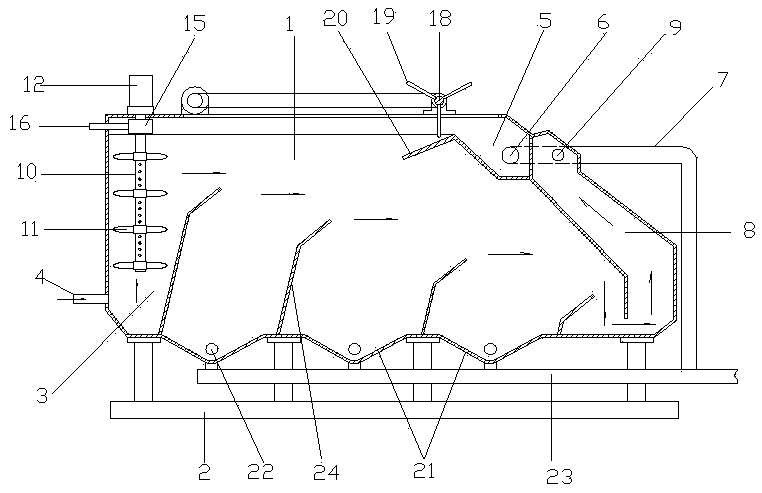

本实用新型涉及污水处理设备技术领域，公开了一种污水处理气浮机，包括气浮机本体、支撑架，气浮机本体的左端设有进水槽，进水槽的底部设有进水管，气浮机本体右端上方设有集渣槽，集渣槽内设有排渣口，气浮机本体的右端还设有出水口，气浮机本体顶部设有竖直伸入进水槽内的转轴，转轴上设有若干叶轮，气浮机本体顶部设有驱动转轴转动的电机，转轴内设有进气通道，转轴上位于相邻叶轮之间的部位设有若干与进气通道连通的布气孔，转轴的上端外侧设有旋转接头，旋转接头的侧面设有进气管，转轴上设有与旋转接头连通的进气孔。本实用新型具有能保证污水和气体结合更加充分，污水中固体分离更加彻底的有益效果。
摘要附图
权利要求书
1.一种污水处理气浮机，包括气浮机本体、支撑架，其特征是，所述的气浮机本体的左端设有进水槽，所述进水槽的底部设有进水管，气浮机本体右端上方设有集渣槽，所述集渣槽内设有排渣口，所述气浮机本体的右端还设有出水口，所述气浮机本体顶部设有竖直伸入进水槽内的转轴，转轴上设有若干叶轮，气浮机本体顶部设有驱动转轴转动的电机，所述的转轴内设有进气通道，转轴上位于相邻叶轮之间的部位设有若干与进气通道连通的布气孔，所述转轴的上端外侧设有旋转接头，所述旋转接头的侧面设有进气管，所述转轴上设有与旋转接头连通的进气孔。
2.根据权利要求1所述的污水处理气浮机，其特征是，所述的气浮机本体顶部位于集渣槽的进口处设有转动杆，转动杆上固定有若干拨片，所述集渣槽的进口处设有倾斜的导渣板。
3.根据权利要求1或2所述的污水处理气浮机，其特征是，所述气浮机本体的底部设有若干沉淀收集槽，每个沉淀收集槽的侧面都设有排污口，所述气浮机本体的底部侧面设有分别与每个排污口连通的排污总管，所述的排渣口处设有与排污总管连通的排渣管。
4.根据权利要求3所述的污水处理气浮机，其特征是，相邻两个沉淀收集槽之间设有倾斜的挡板，挡板的高度从气浮机本体左端到右端依次减小。
5.根据权利要求1所述的污水处理气浮机，其特征是，所述气浮机本体右端设有回流通道，所述回流通道的下端与气浮机本体内的腔体连通，所述的出水口位于回流通道的顶部侧面。
说明书
污水处理气浮机
技术领域
本实用新型涉及污水处理设备技术领域，尤其涉及一种污水处理气浮机。
背景技术
气浮机是利用小气泡或微小气泡使介质中的杂质浮出水面机器。对水体中含有的一些比重接近于水的细微籍其自重难于下沉或上浮即可采用该气浮装置。目前在给排水方面，预处理的水质，除一些含砂较多的原水水体以及含机械杂质较重的污水外，大部分都是质轻的悬浮颗粒。这些污水进入气浮机后，从外界向气浮机内的污水中通入气体，使气泡粘附于絮粒上，絮状物随着气泡上浮，以此实现快速的固液分离。然而目前气浮机都是直接从外界气管充气，气体与污水混合不均匀，这样就导致污水中的絮状杂质、悬浮颗粒与气泡结合不充分，固液分离效果差。
实用新型内容
本实用新型为了克服现有技术中的气浮机内气体与污水中的估计结合不充分，固液分离效果差的不足，提供了一种能保证污水和气体结合更加充分，污水中固体分离更加彻底的污水处理气浮机。
为了实现上述目的，本实用新型采用如下技术方案：
一种污水处理气浮机，包括气浮机本体、支撑架，所述的气浮机本体的左端设有进水槽，所述进水槽的底部设有进水管，气浮机本体右端上方设有集渣槽，所述集渣槽内设有排渣口，所述气浮机本体的右端还设有出水口，所述气浮机本体顶部设有竖直伸入进水槽内的转轴，转轴上设有若干叶轮，气浮机本体顶部设有驱动转轴转动的电机，所述的转轴内设有进气通道，转轴上位于相邻叶轮之间的部位设有若干与进气通道连通的布气孔，所述转轴的上端外侧设有旋转接头，所述旋转接头的侧面设有进气管，所述转轴上设有与旋转接头连通的进气孔。气体从进气管处进入旋转接头，然后进入进气通道后从布气孔处均匀排出，转轴上的叶轮转动使得污水产生搅动，空气能快速与污水充分混合，污水中产生大量气泡，污水中的悬浮颗粒、絮凝物最大程度与气泡结合上升、积聚到顶部形成浮渣，浮渣最后进入集渣槽内并从排渣口处排掉，而氢水则从出水口处排出，从而实现污水中固液分离。
作为优选，所述的气浮机本体顶部位于集渣槽的进口处设有转动杆，转动杆上固定有若干拨片，所述集渣槽的进口处设有倾斜的导渣板。拨片转动，把积聚在污水顶面上的浮渣刮入集渣槽内。
作为优选，所述气浮机本体的底部设有若干沉淀收集槽，每个沉淀收集槽的侧面都设有排污口，所述气浮机本体的底部侧面设有分别与每个排污口连通的排污总管，所述的排渣口处设有与排污总管连通的排渣管。污水中有些大颗粒固体即使与气泡结合也无法上浮，这些固体就会下沉并积聚到沉淀收集槽内，然后通过排污总管排掉，排渣口处的浮渣通过排渣管进入排污总管后排掉。
作为优选，相邻两个沉淀收集槽之间设有倾斜的挡板，挡板的高度从气浮机本体左端到右端依次减小。无法上浮的固体颗粒会与挡板碰撞并沿着挡板下滑进入沉淀收集槽内，挡板是为了尽可能的把固体颗粒阻挡、使其沉淀，防止固体颗粒随着水流进入排水口。
作为优选，所述气浮机本体右端设有回流通道，所述回流通道的下端与气浮机本体内的腔体连通，所述的出水口位于回流通道的顶部侧面。气浮处理后的污水中仍然残留少量固体颗粒，处理后的水进入回流通道后，水流的流动方向发生改变，水流的动量损失、流速减慢，残留的少量固体颗粒物会沿着回流通道的内壁沉淀。
因此，本实用新型具有能保证污水和气体结合更加充分，污水中固体分离更加彻底的有益效果。
