申请日2015.09.29
公开(公告)日2016.02.03
IPC分类号C02F9/14
摘要
本实用新型公开了一种塔式蚯蚓生态滤池污水处理系统，它包括太阳能供能系统和污水处理系统，所述太阳能供能系统，包括太阳能电池板、太阳能蓄电池和逆变器，太阳能电池板与太阳能蓄电池连接，太阳能电池板和太阳能蓄电池分别连接逆变器;所述污水处理系统由格栅池、厌氧水解池、塔式蚯蚓生态滤池和人工湿地依次连接，厌氧水解池与塔式蚯蚓生态滤池之间设潜污泵;太阳能供能系统通过逆变器转换后为格栅池的格栅、潜污泵及污水处理厂照明设备提供电能。优点是①不用远距离架设供电线路，节约投资成本;②整个系统在无外界电力供应的情况下运行，一次投资中间几乎没有运行费用;③充分利用太阳能，减少传统能源的使用，节约资源，节能环保。

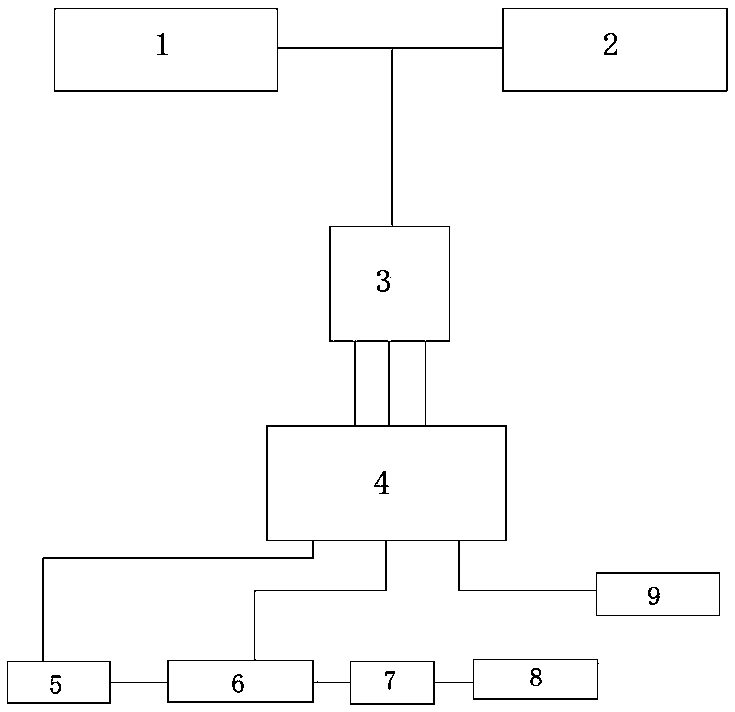

摘要附图
权利要求书
1.塔式蚯蚓生态滤池污水处理系统，它包括太阳能供能系统和污水处理系统，其特征在于：所述太阳能供能系统，包括太阳能电池板、太阳能蓄电池和逆变器，太阳能电池板与太阳能蓄电池连接，太阳能电池板和太阳能蓄电池分别连接逆变器;所述污水处理系统由格栅池、厌氧水解池、塔式蚯蚓生态滤池和人工湿地依次连接，厌氧水解池与塔式蚯蚓生态滤池之间设潜污泵;太阳能供能系统通过逆变器转换后为格栅池的格栅、潜污泵及污水处理厂照明设备提供电能。
2.由权利要求1所述塔式蚯蚓生态滤池污水处理系统，其特征在于：逆变器与格栅池的格栅、潜污泵及污水处理厂的照明设备之间设置时间控制器。
说明书
塔式蚯蚓生态滤池污水处理系统
技术领域
本实用新型属于污水处理系统，具体是一种塔式蚯蚓生态滤池污水处理系统。
背景技术
蚯蚓生态滤池是近年来发展起来的一项针对生活污水的处理技术，这项技术是根据蚯蚓具有提高土壤透水性能和促进有机物质的分解转化等生态学功能而设计的。
利用生物滤池来处理有机污水是一种常用的污水处理方法，塔式蚯蚓滤池是生化处理和生态处理相结合的先进技术，既达到水质治理目标，又达到美化自然生态景观的效果。本处理工艺流程中，污水管网的污水经格栅滤除掉较大的固体杂物后进入集水池，集水池兼做厌氧预处理设施，污水通过潜污泵提升至塔式蚯蚓生态滤池。在这一过程中，水的生物学净化与物理学过滤联系在一起，即污水首先通过水中微生物好氧和厌氧发酵处理，使其中的有机物降解转化，然后再经过过滤处理以达到污水净化的目的。
塔式蚯蚓生态滤池在普通的生态滤池基础上，充分利用了蚯蚓与微生物的协同作用，以及蚯蚓的增加通气性、分解有机物等功能，能够更好、更有效地进行污水处理。蚯蚓在滤池内降解有机物，还可通过其砂囊研磨与肠道的生物化学作用，以及与微生物的协同作用，促进C、N、P转化与矿化，但其主要功能为在土壤活动层内的机械疏松、消解，对滤床起物理清扫作用，防止土壤板结、堵塞。
塔式蚯蚓生态滤池出水进入由村内断头河、沟、塘等改造的人工湿地进一步深度处理，经处理后的污水出水可达到《城镇污水处理厂污染物排放标准》(GB18918-2002)中的一级B标准要求。
塔式蚯蚓生态滤池污水处理系统主要的用电设备为提升污水的潜污泵、拦截大杂物的机械格栅，厂区照明，上述用电设备通常通过市电提供动力。传统塔式蚯蚓生态滤池水处理系统多位于较为偏远的地带，为其架设用电线路一般都需要较高的投资，同时运行过程中还需要支付高昂的电费。
发明内容
本实用新型的目的是利用太阳能发电系统组成塔式蚯蚓生态滤池污水处理系统，太阳能供电系统为塔式蚯蚓生态滤池中的用电设备提供动力，实现整个污水处理系统无市电动力仍可正常运行，充分利用太阳能资源，大大节约污水处理运行成本。
本实用新型采用以下技术方案实现上述目的：
塔式蚯蚓生态滤池污水处理系统，它包括太阳能供能系统和污水处理系统，所述太阳能供能系统，包括太阳能电池板、太阳能蓄电池和逆变器，太阳能电池板与太阳能蓄电池连接，太阳能电池板和太阳能蓄电池分别连接逆变器;所述污水处理系统由格栅池、厌氧水解池、塔式蚯蚓生态滤池和人工湿地依次连接，厌氧水解池与塔式蚯蚓生态滤池之间设潜污泵;太阳能供能系统通过逆变器转换后为格栅池的格栅、潜污泵及污水处理厂照明设备提供电能。
逆变器与格栅池的格栅、潜污泵及污水处理厂的照明设备之间设置时间控制器。
污水处理厂区域位于较为偏远的地带，空旷无遮盖，有丰富的太阳能资源，通过合理的配置计算，将原来用于架设线路的部分资金用来购买配置太阳能发电系统，太阳能发电系统所转化的太阳能完全可以满足塔式蚯蚓生态滤池污水处理系统内格栅、潜污泵、照明灯用电设备的电力使用需求。
本实用新型的优点：①不用远距离架设供电线路，节约投资成本;②整个系统在无外界电力供应的情况下运行，一次投资中间几乎没有运行费用;③充分利用太阳能，减少传统能源的使用，节约资源，节能环保。
