申请日2015.09.29
公开(公告)日2016.04.20
IPC分类号G01N15/04
摘要
本实用新型涉及污水处理技术领域。尤其涉及一种污泥沉降比观测装置，该污泥沉降比观测装置包括箱体、量筒、出液管及进液管，所述箱体包括第一箱体及第二箱体，所述量筒设置于所述第一箱体上，所述第一箱体上对应于所述量筒分别设置有红外传感器及摄像机，所述进液管与所述量筒底部连接，所述出液管与所述量筒的底部连接。本实用新型提供的污泥沉降比观测装置中混合液通过进液管进入，使用摄像机对量筒观测后，通过出液管流出。本实用新型替代了人工操作，实现自动检测，具有结构简单、效率高及误差小的优点。

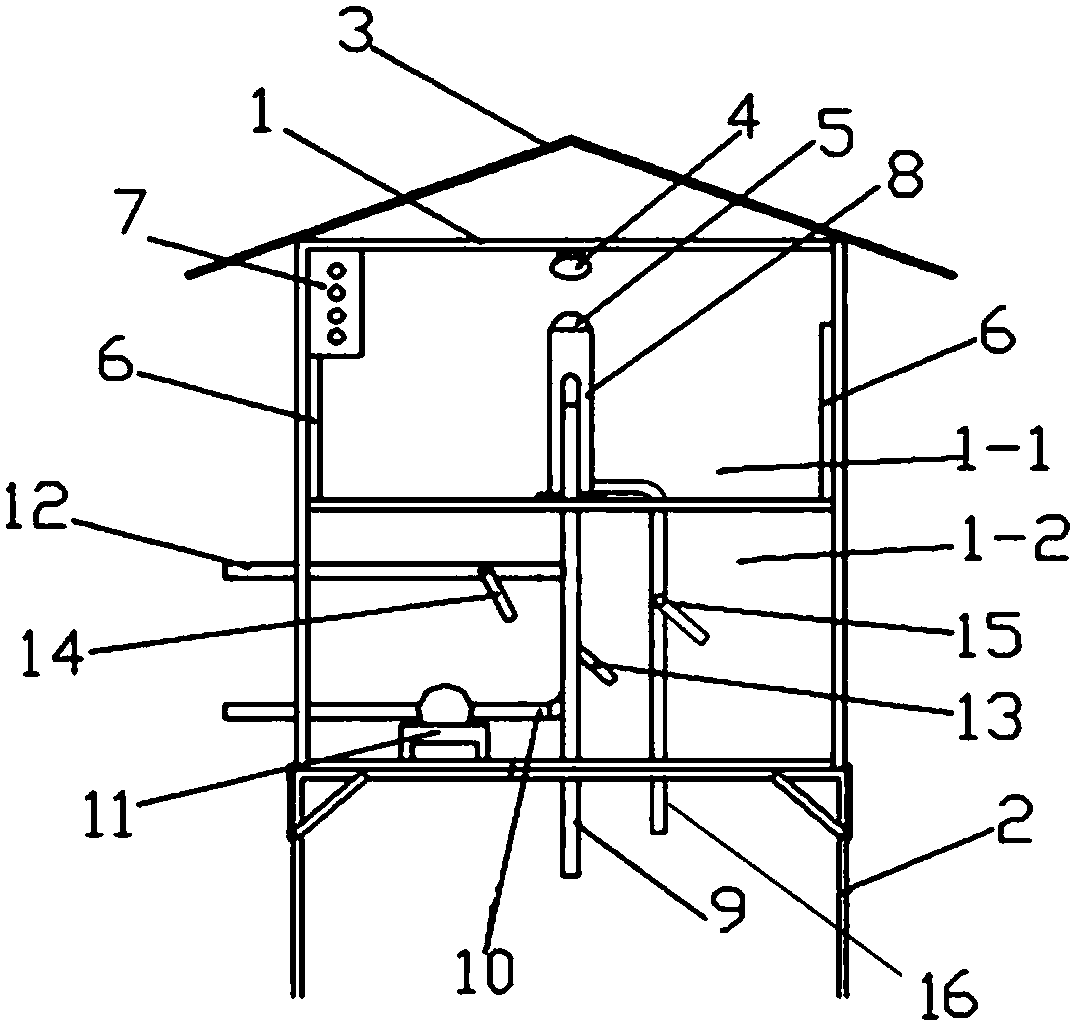

摘要附图
权利要求书
1.一种污泥沉降比观测装置，其特征在于：包括箱体(1)、量筒(8)、出液管(16)及进液管(10)，所述箱体(1)包括第一箱体(1-1)及第二箱体(1-2)，所述量筒(8)设置于所述第一箱体(1-1)上，所述第一箱体(1-1)上对应于所述量筒(8)分别设置有红外传感器(6)及摄像机(5)，所述进液管(10)与所述量筒(8)底部连接，所述出液管(16)与所述量筒(8)的底部连接。
2.根据权利要求1所述的污泥沉降比观测装置，其特征在于：还包括与所述量筒(8)顶部连接的溢流管(9)。
3.根据权利要求1所述的污泥沉降比观测装置，其特征在于：还包括与所述进液管(10)连通的自来水管(12)。
4.根据权利要求1所述的污泥沉降比观测装置，其特征在于：还包括与所述进液管(10)连接的增压泵(11)，所述增压泵(11)设置于所述第二箱体(1-2)上。
5.根据权利要求1所述的污泥沉降比观测装置，其特征在于：还包括对应于所述摄像机(5)设置于所述第一箱体(1-1)上的照明光源(4)。
6.根据权利要求1所述的污泥沉降比观测装置，其特征在于：还包括对应于所述红外传感器(6)设置于所述第一箱体(1-1)上的控制模块(7)。
7.根据权利要求3所述的污泥沉降比观测装置，其特征在于：所述进液管(10)上设置有进液电磁阀(13)，所述自来水管(12)上设置有冲洗电磁阀(14)，所述出液管(16)上设置有放空电磁阀(15)。
8.根据权利要求1所述的污泥沉降比观测装置，其特征在于：还包括设置于所述第一箱体(1-1)上的遮雨棚(3)。
9.根据权利要求1所述的污泥沉降比观测装置，其特征在于：所述箱体(1)的材质为不锈钢。
说明书
一种污泥沉降比观测装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种污泥沉降比观测装置。
背景技术
污水净化的重要环节，首先是污水中有机物在曝气池中微生物的作用下合成菌胶团的过程，其次是菌体有机物的絮凝、沉淀和分离过程;由此推论、研究证明，影响污水处理质量的主要因素：首先是曝气池中由菌体有机物形成的活性污泥浓度的大小;其次是活性污泥凝聚、沉淀性能的好坏。而污泥沉降比是指曝气池混合液在1000ml量筒中，静置、沉淀30min后，沉淀污泥与混合液之体积比。在以活性污泥法处理污水的污水处理厂，影响污水处理工艺运行效果的因素很多，在缺乏经验数据支持情况下，运行管理人员均以沉降比作为指导运行的主要参数，首先因为它具有操作简单、历时短的特点;其次，运行管理人员、工艺工程师可以通过观测污泥沉降比随时观察活性污泥的絮凝、沉淀过程，了解活性污泥特性，掌握活性污泥量，判断曝气池工艺运行情况，为工艺调整提供科学依据，从而由此控制污水处理效果，保证出水水质的目的。
目前国内外沉降比观测的通行做法是工艺人员生产现场量筒取样观测或化验人员取样至实验室进行观测。具有效率低，误差大等问题。污水处理技术发展至今，所有重要运行参数均可实现仪器在线实时监测，唯独沉降比观测及读取需要人工操作。在智慧物联高速发展的时代背景下，污水处理厂运行模式正在向高度自动化、智能化转变。人工观测沉降比这一操作模式亟待改变。
实用新型内容
(一)要解决的技术问题
本实用新型要解决的技术问题是目前国内外沉降比观测的通行做法是工艺人员生产现场量筒取样观测或化验人员取样至实验室进行观测，具有效率低，误差大等问题的问题。
(二)技术方案
为了解决上述技术问题，本实用新型提供一种污泥沉降比观测装置，包括箱体、量筒、出液管及进液管，所述箱体包括第一箱体及第二箱体，所述量筒设置于所述第一箱体上，所述第一箱体上对应于所述量筒分别设置有红外传感器及摄像机，所述进液管与所述量筒底部连接，所述出液管与所述量筒的底部连接。
优选的，还包括与所述量筒顶部连接的溢流管。
优选的，还包括与所述进液管连通的自来水管。
优选的，还包括与所述进液管连接的增压泵，所述增压泵设置于所述第二箱体上。
优选的，还包括对应于所述摄像机设置于所述第一箱体上的照明光源。
优选的，还包括对应于所述红外传感器设置于所述第一箱体上的控制模块。
优选的，所述进液管上设置有进液电磁阀，所述自来水管上设置有冲洗电磁阀，所述出液管上设置有放空电磁阀。
优选的，还包括设置于所述第一箱体上的遮雨棚。
优选的，所述箱体的材质为不锈钢。
(三)有益效果
本实用新型的上述技术方案具有如下优点：本实用新型提供的污泥沉降比观测装置中箱体包括第一箱体及第二箱体，量筒设置于第一箱体上，第一箱体上对应于量筒分别设置有红外传感器及摄像机，进液管与量筒底部连接，出液管与量筒的底部连接。本实用新型提供的污泥沉降比观测装置中混合液通过进液管进入，使用摄像机对量筒观 测后，通过出液管流出。本实用新型替代了人工操作，实现自动检测，具有结构简单、效率高及误差小的优点。
