申请日2015.09.29
公开(公告)日2016.02.24
IPC分类号C02F9/14; C02F103/30
摘要
本实用新型公开了一种染色车间污水处理系统，包括依次连接的集水池、热交换机、调节池、平流沉淀池、生物接触氧化池、二次沉淀池、砂滤池、过滤机组。该方案提供了一种染色车间污水处理系统，废水处理效率高，出水净水率好，经济环保有效。

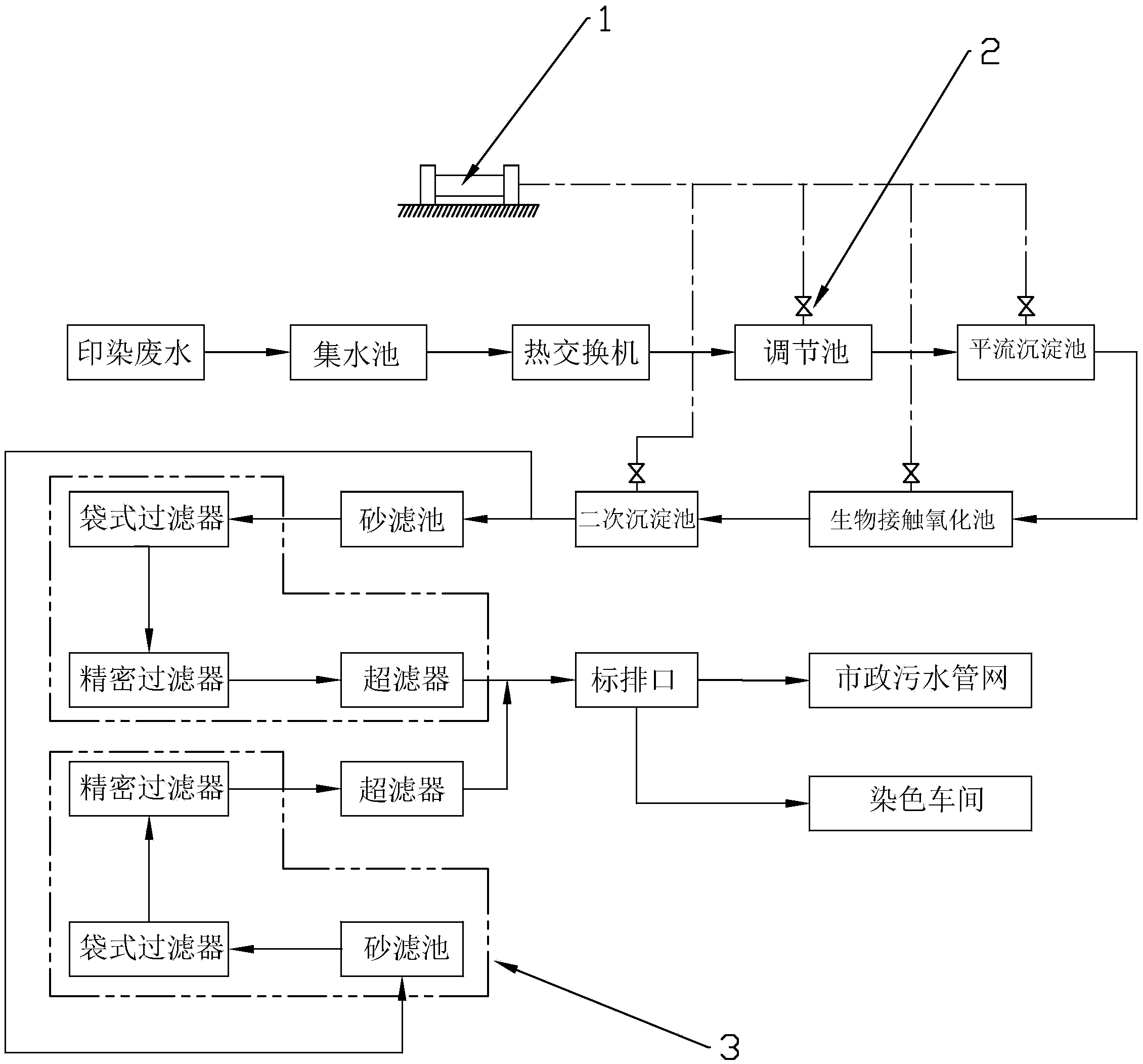

摘要附图
权利要求书
1.一种染色车间污水处理系统，其特征是:
包括依次连接的集水池、热交换机、调节池、平流沉淀池、生物接触氧化池、二次沉淀池、砂滤池、过滤机组;
所述集水池连接染色车间的废水管道，用于收集染色车间的染色废水;
所述热交换机连接集水池的排水口，用于染色废水的降温;
所述调节池连接热交换机的排水口，所述调节池内含有片碱水溶液，用于染色废水的初步沉降;
所述平流沉淀池连接调节池的排水口;
所述生物接触氧化池的池体内设有填料，填料上附着有细菌微生物，池体底部设有曝气装置，用于污水的充氧;
所述二次沉淀池连接生物接触氧化池的排水口，用于去除生物悬浮颗粒;
所述砂滤池内填充有石英砂制成的滤料，用于除去水中的大颗粒物;
所述过滤机组连接砂滤池的出水口，用于除去水中的小颗粒物。
2.根据权利要求1所述的染色车间污水处理系统，其特征是：所述过滤机组包括依次连接的袋式过滤器、精密过滤器和超滤器，所述袋式过滤器内设有不锈钢滤袋，所述精密过滤器内设有钛滤芯或者活性炭滤芯，所述超滤器用于截留污水中胶体大小的颗粒。
3.根据权利要求2所述的染色车间污水处理系统，其特征是：所述超滤器连接有标排口，标排口设置两个出水管，一个出水管连接市政污水管网，另一个出水管连接染色车间的进水管道。
4.根据权利要求3所述的染色车间污水处理系统，其特征是：所述调节池、平流沉淀池、生物接触氧化池、二次沉淀池的底部分布设有若干泥坑，泥坑连接有排泥管道，排泥管道上设有阀门，排泥管道连接有卧式螺旋卸料沉降离心机。
5.根据权利要求4所述的染色车间污水处理系统，其特征是：所述砂滤池、过滤机组分别设有两组在污水处理系统中。
说明书
染色车间污水处理系统
技术领域
本实用新型涉及一种染色车间污水处理系统，属于污水处理领域。
背景技术
纺织印染行业是工业废水排放大户，近年来由于化学纤维织物的发展，仿真丝的兴起和印染后整理技术的进步，使化学浆料、人造丝碱解物(主要是邻苯二甲酸类物质)、新型助剂等难生化降解的有机物大量进入印染废水，其化学好氧量(COD)浓度也由原来的数百ms/L上升到2000—3000mg/L，而生化好氧量(BOD)的增加幅度没有COD增幅大，大大增加了废水的处理难度，传统的生物处理、气浮处理、化学处理等对COD的去除率大大降低。因此开发经济有效的印染废水处理技术日益成为当今环保行业关注的课题。
实用新型内容
针对现有技术存在的不足，本实用新型的目的在于提供一种染色车间污水处理系统，废水处理效率高，出水净水率好，经济环保有效。
为实现上述目的，本实用新型提供了如下技术方案：一种染色车间污水处理系统，包括依次连接的集水池、热交换机、调节池、平流沉淀池、生物接触氧化池、二次沉淀池、砂滤池、过滤机组;
所述集水池连接染色车间的废水管道，用于收集染色车间的染色废水;
所述热交换机连接集水池的排水口，用于染色废水的降温;
所述调节池连接热交换机的排水口，所述调节池内含有片碱水溶液，用于染色废水的初步沉降;
所述平流沉淀池连接调节池的排水口，所述平流沉淀池内含有硫酸亚铁、石灰水溶液;
所述生物接触氧化池的池体内设有填料，填料上附着有细菌微生物，池体底部设有曝气装置，用于污水的充氧;
所述二次沉淀池连接生物接触氧化池的排水口，用于去除生物悬浮颗粒;
所述砂滤池内填充有石英砂制成的滤料，用于除去水中的大颗粒物;
所述过滤机组连接砂滤池的出水口，用于除去水中的小颗粒物。
优选的，所述过滤机组包括依次连接的袋式过滤器、精密过滤器和超滤器，所述袋式过滤器内设有不锈钢滤袋，所述精密过滤器内设有钛滤芯或者活性炭滤芯，所述超滤器用于截留污水中胶体大小的颗粒。
优选的，所述超滤器连接有标排口，标排口设置两个出水管，一个出水管连接市政污水管网，另一个出水管连接染色车间的进水管道。
优选的，所述调节池、平流沉淀池、生物接触氧化池、二次沉淀池的底部分布设有若干泥坑，泥坑连接有排泥管道，排泥管道上设有阀门，排泥管道连接有卧式螺旋卸料沉降离心机。
优选的，所述砂滤池、过滤机组分别设有两组在污水处理系统中。
通过采用上述技术方案，由于染色车间用水通常都是高温进行染色，排出的染色污水问题通常还有70-80℃左右，如果不进行初步冷却，容易影响后面的工序净化，如片碱的化学性质、生物接触氧化池中微生物的耐受力(容易因高温死亡)。片碱通过沉淀消除水中重金属离子，并具有中和污水的能力，保证后续微生物的生存条件。后续的平流沉淀池、生物接触氧化池、二次沉淀池、砂滤池、过滤机组依次发挥其作用，能够逐步清楚污水中的杂质，使污水得以回收利用。这种污水处理系统，废水处理效率高，出水净水率好，经济环保有效。
