申请日2015.09.29
公开(公告)日2017.04.05
IPC分类号C02F9/14
摘要
本发明公开了一种污水回收处理布置结构及布置方法，包括集水池，还包括有反应池、初储池、生化池和二沉池，所述集水池通过第一抽水泵与反应池连接，反应池通过第一排放沟与初储池连通，初储池通过第二抽水泵与生化池连通，生化池通过第二排放沟与二沉池连通。与现有技术相比，本发明结构简单，布置合理，经处理的污水在各个环节均能得到充分合理的回收利用，这在最大程度上实现了水资源的回收利用，具有较好的经济效益前景。

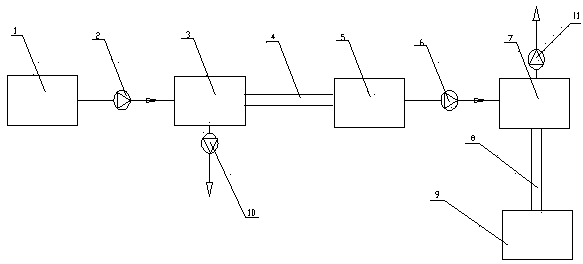

摘要附图
权利要求书
1.一种污水回收处理布置结构，包括集水池(1)，其特征在于：还包括有反应池(3)、初储池(5)、生化池(7)和二沉池(9)，所述集水池(1)通过第一抽水泵(2)与反应池(3)连接，反应池(3)通过第一排放沟(4)与初储池(5)连通，初储池(5)通过第二抽水泵(6)与生化池(7)连通，生化池(7)通过第二排放沟(8)与二沉池(9)连通。
2.根据权利要求1所述的污水回收处理布置结构，其特征在于：在初储池(5)内还设有用于回收上层清水的第三抽水泵(10)。
3.根据权利要求1所述的污水回收处理布置结构，其特征在于：在二沉池(9)还设有用于回收上层清水的第四抽水泵(11)。
4.根据权利要求1所述的污水回收处理布置结构，其特征在于：所述第一排放沟(2)设置反应池(3)的上部。
5.根据权利要求1所述的污水回收处理布置结构，其特征在于：所述第二排放沟(8)设置生化池(7)的上部。
说明书
污水回收处理布置结构及布置方法
技术领域
本发明涉及一种污水回收处理布置结构及布置方法，属于造纸污水处理技术领域。
背景技术
目前我国造纸工业废水排放量及COD排放量均居我国各类工业排放量的首位。随着科技的不断进展，制浆造纸废水处理和资源化技术日新月异。因此，人们一直在寻找有效、合理处理制浆造纸废水的方法，并尽可能多的对处理后的废水和废水中所含的有用物质进行资源化利用。但在处理过程中，或多或少存在污水排放及资源利用不完全的问题，这也反应了目前污水回收处理结构不到位的问题。
发明内容
本发明要解决的技术问题是：提供一种污水回收处理布置结构及布置方法，采用该结构的污水处理工艺具有结构简单，布置合理，节约成本等优点，可以克服现有技术的不足。
本发明的技术方案：一种污水回收处理布置结构，包括集水池，还包括有反应池、初储池、生化池和二沉池，所述集水池通过第一抽水泵与反应池连接，反应池通过第一排放沟与初储池连通，初储池通过第二抽水泵与生化池连通，生化池通过第二排放沟与二沉池连通。
在初储池内还设有用于回收上层清水的第三抽水泵。
在二沉池还设有用于回收上层清水的第四抽水泵。
所述第一排放沟设置反应池的上部。
所述第二排放沟设置生化池的上部。
本发明的有益效果是：与现有技术相比，本发明结构简单，布置合理，经处理的污水在各个环节均能得到充分合理的回收利用，这在最大程度上实现了水资源的回收利用，具有较好的经济效益前景。
经发明人试验，本发明中污水几乎都可被回收利用，既解决了造纸污水对环境的污染问题，又实现了资源的回收利用。
