申请日2015.09.27
公开(公告)日2016.01.20
IPC分类号B01D36/02
摘要
本实用新型公开了环卫设备技术领域的一种洗涤室的污水回收处理系统，包括设于洗涤室底部的初级过滤系统，还包括设于机房内的二级过滤系统，还包括污水管道;初级过滤系统包括集水池、与集水池相接通的通道、与通道相接通的蓄水箱、设置在蓄水箱内的污水泵、第一隔板、第二隔板;集水池与通道通过第一隔板隔开，第一隔板上设有集水池过滤网;蓄水箱与集水池、通道通过第二隔板隔开，第二隔板上设有与通道相接通的通道过滤网;二级过滤系统包括污水箱，污水箱入口由上到下依次设有的第一过滤层、第二过滤层;污水箱入口通过污水管道与污水泵的泵出端相连通。本实用新型结构简单，安装方便，成本低，污水处理效果好。

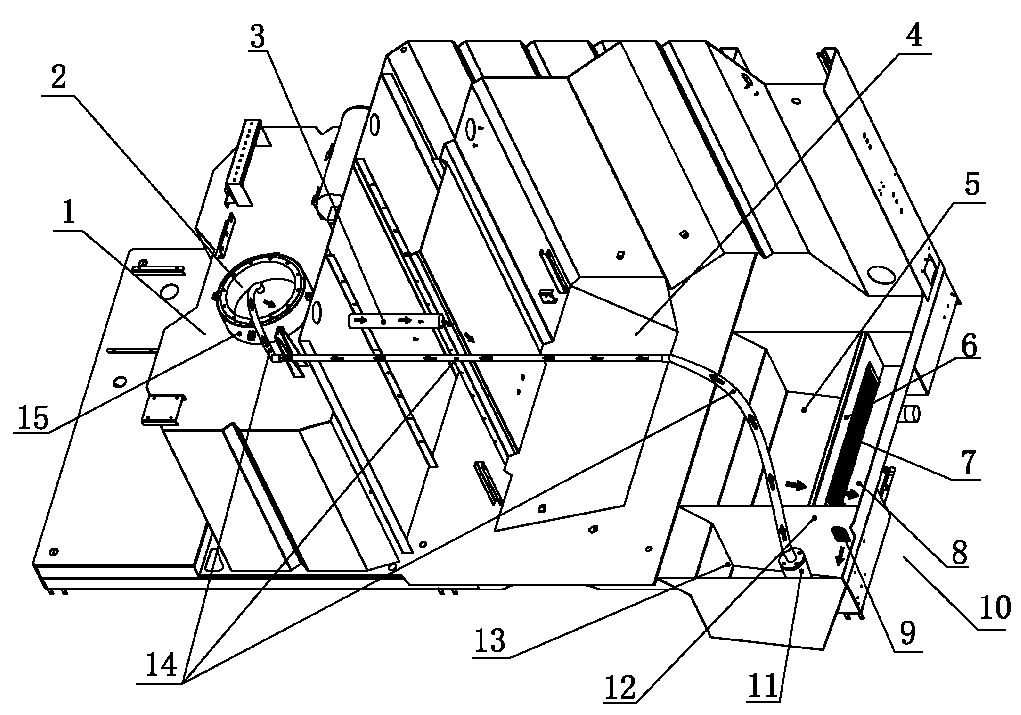

摘要附图
权利要求书
1.一种洗涤室的污水回收处理系统，其特征在于：包括设于洗涤室(4)底部的初级过滤系统(10)，还包括设于机房(1)内的二级过滤系统(2)，还包括污水管道(14);
所述初级过滤系统(10)包括集水池(5)、与集水池(5)相接通的通道(8)、与通道(8)相接通的蓄水箱(13)、设置在蓄水箱(13)内的污水泵(11)、第一隔板(6)、第二隔板(12);所述集水池(5)与通道(8)通过第一隔板(6)隔开，所述第一隔板(6)上设有集水池过滤网(7);所述蓄水箱(13)与集水池(5)、通道(8)通过第二隔板(12)隔开，所述第二隔板(12)上设有与通道(8)相接通的通道过滤网(9);
所述二级过滤系统(2)包括污水箱(15)，所述污水箱(15)入口由上到下依次设有的第一过滤层(16)、第二过滤层(17);所述污水箱(15)入口通过污水管道(14)与污水泵(11)的泵出端相连通。
2.根据权利要求1所述的一种洗涤室的污水回收处理系统，其特征在于：所述污水箱(15)底部设有污水循环机构，所述污水循环机构包括连通管(18)、布置在连通管(18)管路上的过滤器(19)、高压水泵(20)，所述高压水泵(20)输入端通过连通管(18)与污水箱(15)底部相接通，所述高压水泵(20)输出端接通有输水管(21)。
3.根据权利要求1所述的一种洗涤室的污水回收处理系统，其特征在于：所述污水箱(15)入口设有与洗涤室(4)相接通的、可显示污水箱(15)液位高度的出水管(3)。
说明书
一种洗涤室的污水回收处理系统
技术领域
本实用新型涉及环卫设备技术领域的一种自动清洗车，特别涉及一种洗涤室的污水回收处理系统。
背景技术
用于垃圾桶清洗的自动清洗车增加了清洗质量，提高了清洗效率，是重要的环卫设备。自动清洗车包括车身，车身前端设有机房，车身后端设有洗涤室。但是，由于城市垃圾桶的清洗量多，清洗之后排出的污水污染城市环境，同时浪费水资源，如何大幅度的减少水的利用，增加对环境的保护，促进了越来越多的人开发污水回收处理系统。现有技术中，在清洗垃圾桶的自动清洗车上设置了用来回收污水进行过滤的污水处理装置，但是这种装置的结构非常复杂，安装不方便，同时增加了成本。
实用新型内容
本实用新型的目的是提供结构简单，安装方便，降低成本的一种洗涤室的污水回收处理系统。
本实用新型的目的是这样实现的：一种洗涤室的污水回收处理系统，包括设于洗涤室底部的初级过滤系统，还包括设于机房内的二级过滤系统，还包括污水管道;
所述初级过滤系统包括集水池、与集水池相接通的通道、与通道相接通的蓄水箱、设置在蓄水箱内的污水泵、第一隔板、第二隔板;所述集水池与通道通过第一隔板隔开，所述第一隔板上设有集水池过滤网;所述蓄水箱与集水池、通道通过第二隔板隔开，所述第二隔板上设有与通道相接通的通道过滤网;
所述二级过滤系统包括污水箱，所述污水箱入口由上到下依次设有的第一过滤层、第二过滤层;所述污水箱入口通过污水管道与污水泵的泵出端相连通。
与现有技术相比，本实用新型的有益效果在于：由于洗涤室底部设有初级过滤系统，污水依次通过集水池过滤网、通道过滤网进行初级过滤，多重过滤滤掉大颗粒沉淀垃圾，方便回收污水，过滤方式简单，方便安装;由于初级过滤系统内设有污水泵，污水泵吸取污水通过污水管道泵入机房上端与洗涤室相接通的二级过滤系统，污水依次通过第一过滤层、第二过滤层进入污水箱，多重过滤进一步过滤掉颗粒更细的杂质，滤得可利用的清水，整体结构简单，方便安装，降低成本并且污水回收处理效果好，使得污水可循环利用。
作为本实用新型的优选方案，所述污水箱底部设有污水循环机构，所述污水循环机构包括连通管、布置在连通管管路上的过滤器、高压水泵，所述高压水泵输入端通过连通管与污水箱底部相接通，所述高压水泵输出端接通有输水管。
作为本实用新型的进一步优选方案，所述污水箱入口设有与洗涤室相接通的、可显示污水箱液位高度的出水管。
