污水处理沉降技术

发布时间:2018-4-5 19:45:29  中国污水处理工程网

  申请日2015.10.10

  公开(公告)日2016.01.13

  IPC分类号B01D21/02; B01D21/24

  摘要

  本发明公开了一种用于污水处理的沉降装置,包括支撑座、沉降室、导料管、进料斗以及出料管,所述沉降室安装在支撑座上,所述沉降室为底部向排污口倾斜的圆柱形腔体结构,所述沉降室的内壁上倾斜安装有导流板A,所述导流板A之间设置有导流板B,所述导流板B倾斜安装在导料管上,所述导料管安装在进料斗上,所述进料斗安装在沉降室的上沿口处,所述出料管安装在沉降室上沿口的下方,所述沉降室上设置有排气口,所述排气口位于出料管的上方。本发明通过使用罐体、导料管并在分别在罐体、导料管上倾斜安装导流板A和导流板B,降低污水流速,增大颗粒物附着面积,减少沉降时间和药剂使用量,降低生产成本,提高生产效率。

  权利要求书

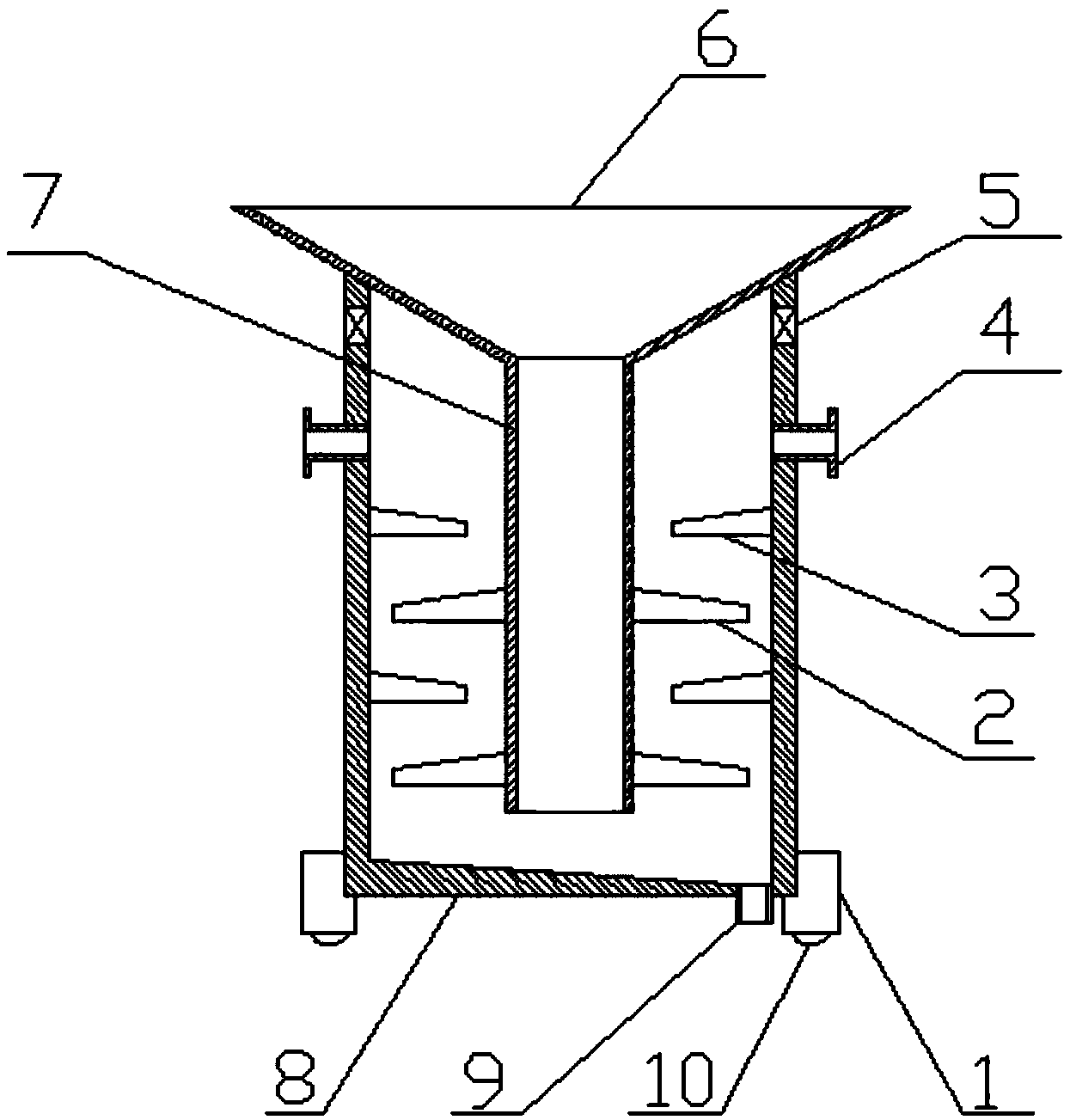

  1.一种用于污水处理的沉降装置,包括支撑座(1)、沉降室(8)、导料管(7)、进料斗(6)以及出料管(4),其特征在于:所述沉降室(8)安装在支撑座(1)上,所述沉降室(8)为底部向排污口倾斜的圆柱形腔体结构,所述沉降室(8)的内壁上倾斜安装有导流板 A(3),所述导流板A(3)之间设置有导流板B(2),所述导流板B (2)倾斜安装在导料管(7)上,所述导料管(7)安装在进料斗(6) 上,所述进料斗(6)安装在沉降室(8)的上沿口处,所述出料管(4) 安装在沉降室(8)上沿口的下方,所述沉降室(8)上设置有排气口 (5),所述排气口(5)位于出料管(4)的上方。

  2.根据权利要求1所述的一种用于污水处理的沉降装置,其特征在于:所述沉降室(8)的排污口处设置有电控阀(9)。

  3.根据权利要求1所述的一种用于污水处理的沉降装置,其特征在于:所述支撑座(2)的下底面上设置有万向轮(10)。

  4.根据权利要求1所述的一种用于污水处理的沉降装置,其特征在于;所述导流板A(3)的倾斜角度为4~5°。

  5.根据权利要求1所述的一种用于污水处理的沉降装置,其特征在于;所述导流板B(2)的倾斜角度为8~10°。

  说明书

  一种用于污水处理的沉降装置

  技术领域

  本发明涉及环保设备制造技术领域,尤其涉及一种用于污水处理的沉降装置。

  背景技术

  污水中含有大量的悬浮颗粒,这些悬浮颗粒通常使用沉降的方式处理,悬浮颗粒在重力的作用下向下运动,从而实现分离颗粒物,现有技术中,专利号为CN104383723A的中国专利公开了一种污水处理装置,包括上端敞口的罐体和从该敞口端伸入罐体内的导流筒,导流筒的上部为上大下小的椎体状,罐体的敞口端与椎状体的外壁密封连接,锥状体的小端边沿向下延伸至所述罐体的下部形成管状部,在罐体的底部与管状部的正下方设置有伸出罐体外的导管,导管的上端高于所述罐体的内底面,罐体的上部壁体上设有排水管,罐体底部设置有排污阀,在使用该发明时,由于污水在罐体内的流动速度较快,污水中的悬浮颗粒物动能大,因此静置时间长,若需缩短时间,则必须向污水中添加大量的药剂,生产成本高,该发明未对此提出解决方案。

  发明内容

  针对上述问题,本发明提供一种用于污水处理的沉降装置。

  本发明通过如下技术方案予以实现:

  一种用于污水处理的沉降装置,包括支撑座、沉降室、导料管、进料斗以及出料管,所述沉降室安装在支撑座上,所述沉降室为底部向排污口倾斜的圆柱形腔体结构,所述沉降室的内壁上倾斜安装有导流板A,所述导流板A之间设置有导流板B,所述导流板B倾斜安装在导料管上,所述导料管安装在进料斗上,所述进料斗安装在沉降室的上沿口处,所述出料管安装在沉降室上沿口的下方,所述沉降室上设置有排气口,所述排气口位于出料管的上方。

  所述沉降室的排污口处设置有电控阀。

  所述支撑座的下底面上设置有万向轮。

  所述导流板A的倾斜角度为4~5°。

  所述导流板B的倾斜角度为8~10°。

  本发明的有益效果是:

  本发明通过使用底部向排污口倾斜的沉降室,方便沉降物排出,减少沉降室尾料,通过在沉降室内设置导料管并在分别在沉降室、导料管上倾斜安装导流板A和导流板B,降低污水流速,增大颗粒物附着面积,减少沉降时间和药剂使用量,降低生产成本,提高生产效率。
