申请日2015.09.26
公开(公告)日2016.01.27
IPC分类号C02F9/06; C02F103/34
摘要

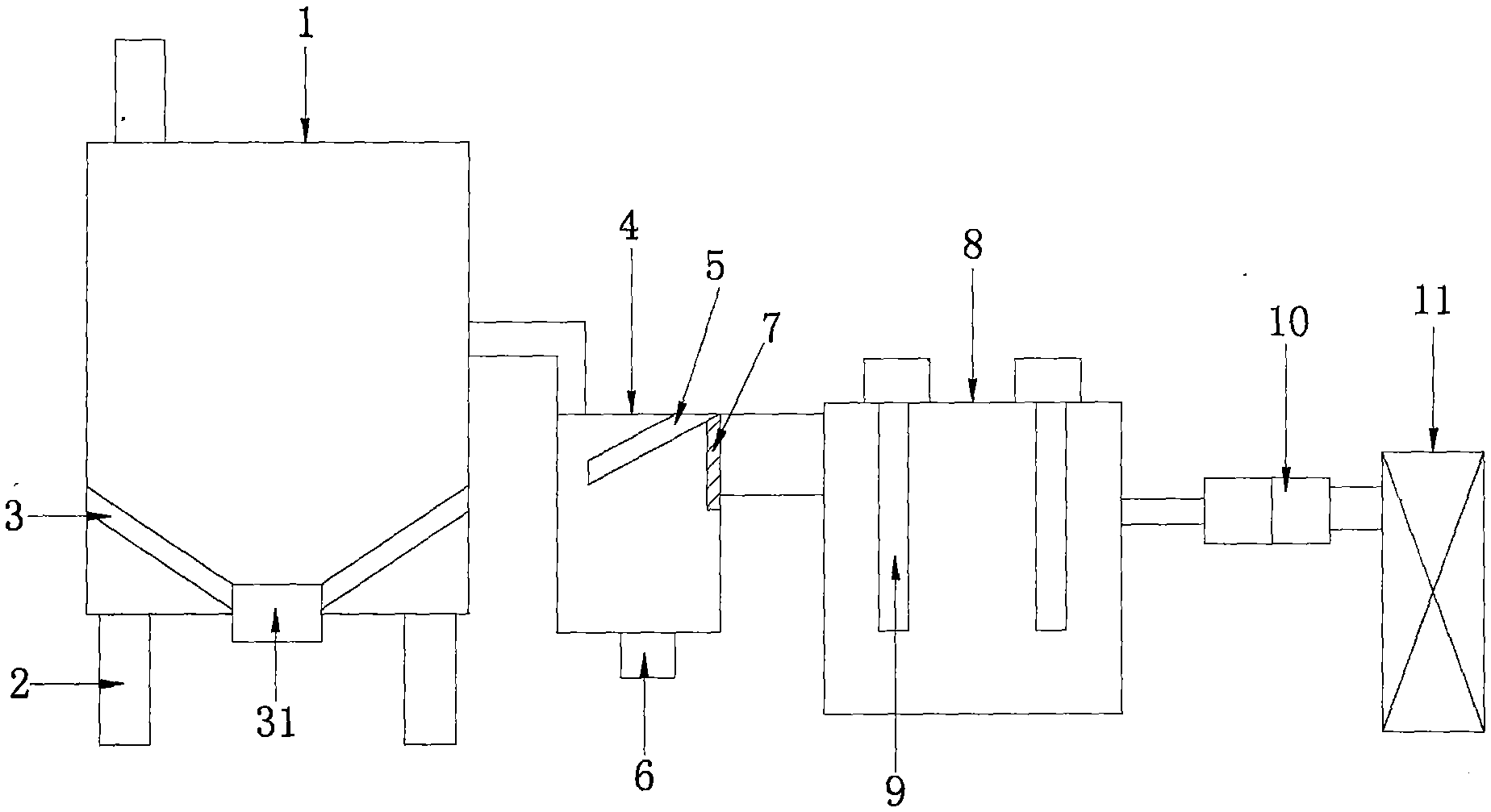

本实用新型公开了一种高效率煤化工废水处理装置，它涉及煤化工用具技术领域，沉淀箱的底部安装有支撑脚，沉淀箱内部的底端安装有集液板，集液板的中部安装有排污阀，沉淀箱的出液口与过滤箱的进液口连接，过滤箱的内部安装有挡板，过滤箱的底部安装有排液阀，过滤箱的出液口上安装有过滤网，过滤网的出液口与电解箱的进液口连接，电解箱的内部安装有电解棒，电解箱的出液管上安装有多级过滤器，多级过滤器与净化器连接;本实用新型便于实现快速过滤、电解、净化，使用方便，操作简便，工作效率高，节省时间。
摘要附图
权利要求书
1.一种高效率煤化工废水处理装置，其特征在于：它包含沉淀箱、支撑脚、集液板、过滤箱、挡板、排液阀、过滤网、电解箱、电解棒、多级过滤器、净化器;沉淀箱的底部安装有支撑脚，沉淀箱内部的底端安装有集液板，集液板的中部安装有排污阀，沉淀箱的出液口与过滤箱的进液口连接，过滤箱的内部安装有挡板，过滤箱的底部安装有排液阀，过滤箱的出液口上安装有过滤网，过滤网的出液口与电解箱的进液口连接，电解箱的内部安装有电解棒，电解箱的出液管上安装有多级过滤器，多级过滤器与净化器连接。
2.根据权利要求1所述的一种高效率煤化工废水处理装置，其特征在于：所述的挡板上设置有导向槽。
3.根据权利要求1所述的一种高效率煤化工废水处理装置，其特征在于：所述的净化器为双向净化器。
说明书
一种高效率煤化工废水处理装置
技术领域：
本实用新型涉及一种高效率煤化工废水处理装置，属于煤化工用具技术领域。
背景技术：
煤化工是指以煤为原料，经化学加工使煤转化为气体、液体和固体燃料以及化学品的过程。主要包括煤的气化、液化、干馏，以及焦油加工和电石乙炔化工等。
在煤化工可利用的生产技术中，炼焦是应用最早的工艺，并且至今仍然是化学工业的重要组成部分。
煤的气化在煤化工中占有重要地位，用于生产各种气体燃料，是洁净的能源，有利于提高人民生活水平和环境保护;煤气化生产的合成气是合成液体燃料、化工原料等多种产品的原料。煤直接液化，即煤高压加氢液化，可以生产人造石油和化学产品。在石油短缺时，煤的液化产品将替代天然石油。
现有的煤化工废水处理装置在使用时不方便，而且处理速度慢，浪费时间，工作效率低。
实用新型内容：
针对上述问题，本实用新型要解决的技术问题是提供一种高效率煤化工废水处理装置。
本实用新型的一种高效率煤化工废水处理装置，它包含沉淀箱、支撑脚、集液板、过滤箱、挡板、排液阀、过滤网、电解箱、电解棒、多级过滤器、净化器;沉淀箱的底部安装有支撑脚，沉淀箱内部的底端安装有集液板，集液板的中部安装有排污阀，沉淀箱的出液口与过滤箱的进液口连接，过滤箱的内部安装有挡板，过滤箱的底部安装有排液阀，过滤箱的出液口上安装有过滤网，过滤网的出液口与电解箱的进液口连接，电解箱的内部安装有电解棒，电解箱的出液管上安装有多级过滤器，多级过滤器与净化器连接。
作为优选，所述的挡板上设置有导向槽。
作为优选，所述的净化器为双向净化器。
本实用新型的有益效果为：便于实现快速过滤、电解、净化，使用方便，操作简便，工作效率高，节省时间。
