申请日2015.10.10
公开(公告)日2016.06.29
IPC分类号C02F1/04; C08H7/00; C02F103/28
摘要
本实用新型是造纸污水无排放处理机，制作一个圆形蒸流水罐在其内部安装一个圆形蒸发罐，蒸发罐内安置一个热能转换器，用电磁和燃气炉加热的方式，对造纸污水加热蒸发熬制成木质素磺酸盐软膏，用于相关的工业生产，同时回收蒸流水份，净化后可二次使用的造纸污水无排放处理机。
权利要求书

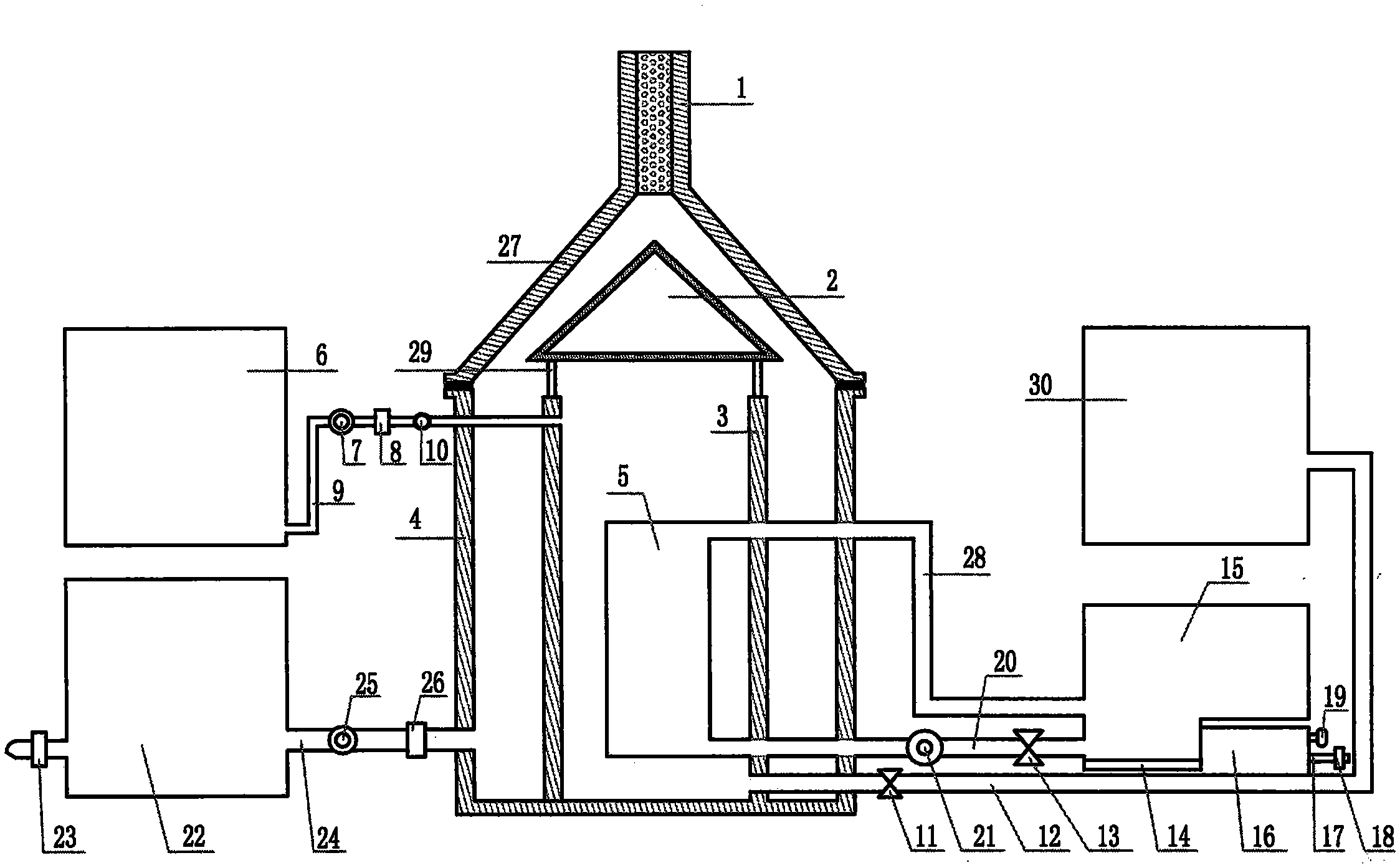

1.造纸污水无排放处理机，其特征在于：圆形蒸流水罐(4)内的中间部位安装一个圆形蒸发罐(3)在其内的中间部位由出油管(20)和油回流管(28)支架悬空安置一个热能转换器(5)，三者之间均有相应的间距。
2.按照权利要求1所述的造纸污水无排放处理机，其特征在于：蒸流水罐(4)顶端与蒸流水罐盖(27)底部密封合盖，蒸流水罐盖(27)顶端安装一个气体滤清器(1)，其内填装滤清介质;下端出水口经蒸流水管(24)、蒸流水泵(25)，蒸流水电磁阀(26)与净水器(22)连接，净水电磁阀(23)与净水器(22)连接。
3.按照权利要求1所述的造纸污水无排放处理机，其特征在于：蒸发罐(3)顶端由若干个支柱(29)支撑一个圆锥体防水罩(2)，上端污水进口经污水管(9)串接污水表(10)、污水电磁阀(8)、污水泵(7)与污水沉淀池(6)相连接;下端成品出口经成品阀(11)、成品管(12)，与成品冷却池(30)连接。
4.按照权利要求1所述的造纸污水无排放处理机，其特征在于：热源油箱(15)的下端出油口经出油管(20)、出油阀(13)、油泵(21)与热能转换器(5)下端进油口连接，上端口经回流管(28)与热能转换器(5)上端出油口连接，使其形成一个循环通道。
5.按照权利要求1所述的造纸污水无排放处理机，其特征在于：热源油箱(15)底面分高、低两个层面，低底面与电磁板(14)上面紧密接触，高底面与燃气炉(16)的顶面有相应的间距。
6.按照权利要求1所述的造纸污水无排放处理机，其特征在于：造纸污水无排放处理机上使用的污水泵(7)、污水电磁阀(8)、气体电磁阀(18)、净水器出水电磁阀(23)、蒸流水泵(25)、蒸流水电磁阀(26)的开关动作均由液位自动控制器控制。
说明书
造纸污水无排放处理机
技术领域：
本实用新型是将造纸业所产生的污水，经高温加热蒸发后，将其熬制成木质素磺酸盐软膏，同时回收所蒸发的水份处理后，可二次使用的造纸污水无排放处理机。
背景技术：
迄今，利用化学、药物、生物等多种方法处理造纸污水，都难以达到国家的排放标准，也浪费了工业资源及水资源;设备造价和化学、药物、生物等价格都昂贵，厂家难以接受。
发明内容：
据化验得知造纸污水中含有木质素磺酸盐，其经熬制浓缩成软膏状，可用于相关的工业生产中，同时可将蒸发的水份收笼回取处理后可二次使用。所以，本实用新型的目的是设计一种即能将造纸污水制成工业用品木质素磺酸盐软膏，又能回收蒸发水份处理后作二次使用的造纸污水无排放处理机。
本实用新型的解决方案是：制作一个圆形蒸流水罐，再制作一个圆锥形蒸流水罐盖，罐盖内壁呈斜面顶端安装一个气体滤清器，内填装滤清介质，以滤清蒸气中的有害物质，罐盖与罐体紧密合盖;罐体下端出水口经蒸流水管、蒸流水电磁阀、蒸流水泵与净水器相连接，净水器的出水由净水电磁阀控制;其中的水泵和电磁阀的开、关均由液位自动控制器控制。制作一个小于蒸流水罐的圆形蒸发罐，其顶端由若干个支柱，支撑一个圆锥体防水罩，防水罩外壁呈斜面，以防蒸流水珠掉落到蒸发罐内，其二者之间有相应的间距，可使蒸发气体畅通无阻，蒸发罐安装在蒸流水罐的中间部位;蒸发罐上端污水进口经污水管串接、污水表、污水电磁阀、污水泵与污水沉淀池相连接;污水泵和污水电磁阀由油液位自动控制器控制，下端成品出口，经成品管、成品阀与成品冷却池相连接。制作一个小于蒸发罐的圆形热能转换器，由出油管和油回流管支架悬空安置在蒸发罐内。做一个底面分高低两层的热源油箱，其下端出油口经出油管、油阀、油泵与热能转换器下端口连接;上端口经油回流管与热能转换器上端口连接;使其形成一个循环通道;由电磁板和燃气炉组成一个电、气两用的热源，以防停电或断气，也可同时合用，以加大加快热能量;电磁板供热面和热源油箱低底面紧密接触，燃气炉与热源油箱高底面相离相应的间距，以便气体的燃烧;燃气炉侧面有点火开关和进气管及由液位自动控制器控制的气体电磁阀;在打开电源的总开关后，各需要动作的电器会在液位自动控制器的控制下，自动的动作，如电磁板发热，传热与热源油箱，油开始发热，打开油阀，油在油泵的驱动下，油会在循环通道中进行快速不断的循环流动，将热能传输给热能转换器，传导与污水，污水升温蒸发，蒸发的气体形成蒸流水，蒸流水回收经净水器处理二次使用。
这样，造纸污水在高温的煎熬下，形成软膏状木质素磺酸盐，用于相关的工业生产中，同时又将蒸发的水份回收处理后再次使用，做到污水零排放的效果，可谓一举三得。
