申请日2015.10.10
公开(公告)日2016.01.13
IPC分类号C02F9/14
摘要
本发明公开了一种高浓度污水预处理装置，包括池体，所述池体的上端安装有变速转动装置，所述池体的内壁设有出水堰和出水口，且出水口位于出水堰的外侧，所述进污水口和加药箱均通过管道连接导流混合反应箱仓，所述导流混合反应箱仓的下侧设有垂流管，所述垂流管位于中心轴的外侧，所述垂流管的内腔设有折射缓冲板，所述池体的内腔下侧设有刮泥排渣装置，该处理装置可在一个装置内完成药剂混和、吸附脱色、降解高浓度污染物、刮沫除油、污泥沉淀、浓缩排泥等全过程，而且本装置具有结构简单，原理安全可靠，使用寿命长等优点。
权利要求书

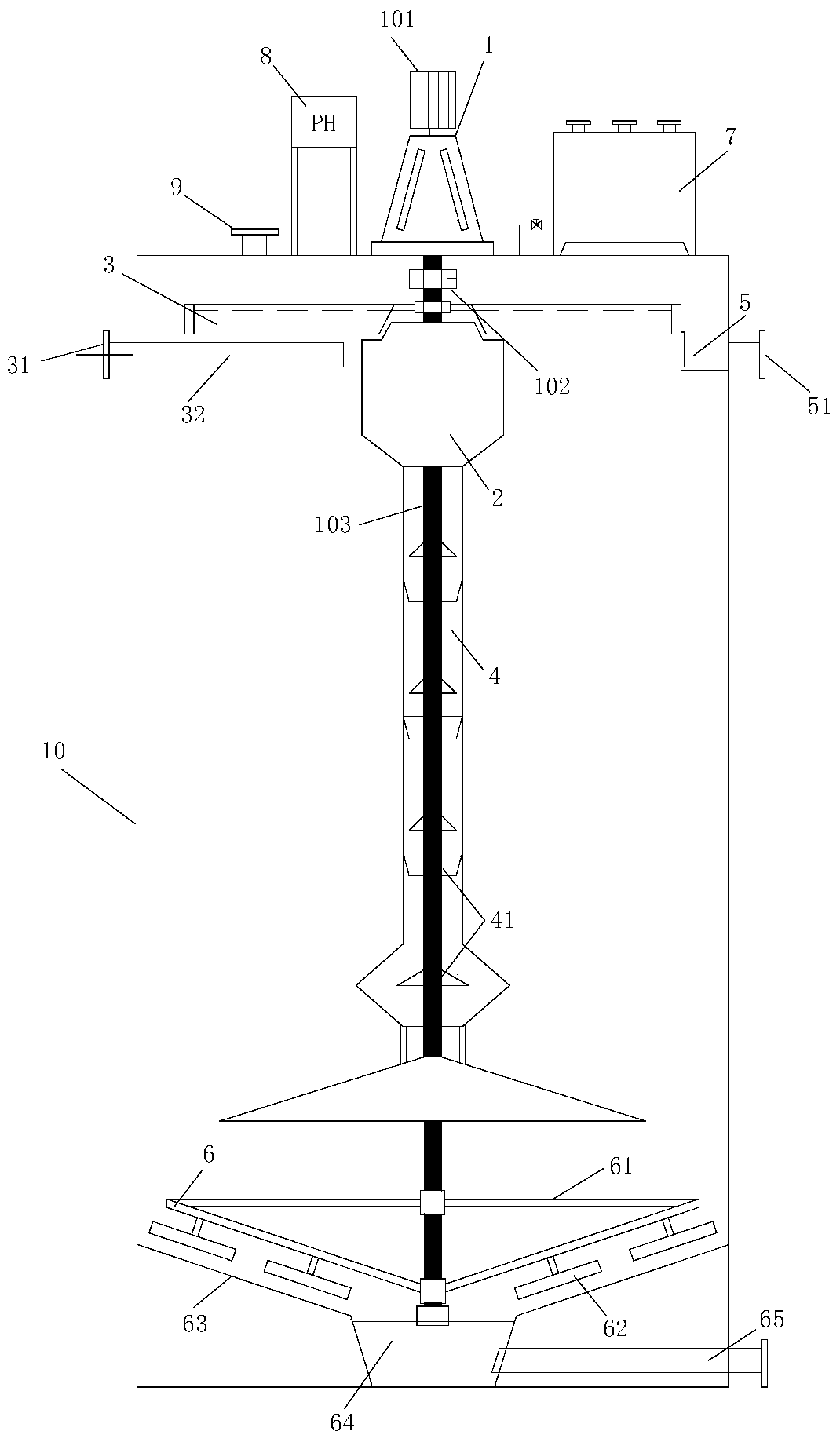

1.一种高浓度污水预处理装置，包括池体(10)，其特征在于：所述池体 (10)的上端安装有变速转动装置(1)，所述变速转动装置(1)包括减速机 (101)，所述减速机(101)安装于池体(10)的上端面，所述减速机(101) 的下端通过连轴器(102)连接有中心轴(103)，所述中心轴(103)位于池体(10)的内腔，所述中心轴(103)的上端分别套接有导流混合反应箱仓(2) 和刮沫除油器(3)，所述刮沫除油器(3)位于导流混合反应箱仓(2)的上侧，所述池体(10)的侧壁设有出油口(31)，所述出油口(31)连接的条形管(32)位于刮沫除油器(3)的下侧，所述池体(10)的内壁设有出水堰(5) 和出水口(51)，且出水口(51)位于出水堰(5)的外侧，所述出水堰(5) 位于导流混合反应箱仓(2)的一侧，所述池体(10)的上端面分别设有进污水口(9)和加药箱(7)，所述进污水口(9)和加药箱(7)均通过管道连接导流混合反应箱仓(2)，所述导流混合反应箱仓(2)的下侧设有垂流管(4)，所述垂流管(4)位于中心轴(103)的外侧，所述垂流管(4)的内腔设有折射缓冲板(41)，所述池体(10)的内腔下侧设有刮泥排渣装置(6)，所述刮泥排渣装置(6)包括三角支架(61)，所述三角支架(61)套接于中心轴(103) 的下端，所述三角支架(61)的底部设有刮泥板(62)，所述池体(10)的内腔底部设有V形槽(63)，所述V形槽(63)的底部设有聚泥仓(64)，所述聚泥仓(64)的底部通过排泥管(65)连接于池体(10)的外侧，所述池体 (10)的上端面设有PH检测显示仪(8)。
2.根据权利要求1所述的一种高浓度污水预处理装置，其特征在于：所述折射缓冲板(41)的数量为4层。
3.根据权利要求1所述的一种高浓度污水预处理装置，其特征在于：所述池体(10)为全钢或钢砼结构。
4.根据权利要求1所述的一种高浓度污水预处理装置，其特征在于：所述加药箱(7)下侧的管道内腔设有电磁阀。
说明书
一种高浓度污水预处理装置
技术领域
本发明涉及污水处理技术领域，具体为一种高浓度污水预处理装置。
背景技术
浓密吸附装置是以全新的理念和构思设计研制出一种新型产品，其主要作用是针对高浓度及悬浮物过高的污水进行预处理以及普通污水的物化处理设备。它和类似污水预处理及污水物化处理机械不同之处，是在于它采用了新的变速反应装置及水流反转导流和旋转流速的精密计算，并在实践的基础上不断改进，使该设备污水处理能力成倍提高，最明显的效果是投药凝聚反应迅速，污水中的污物沉淀加快，排泥效果好，污水澄清效率高，并在水体色度深，悬浮物高的污水预处理及污水物化处理中，效果显著。较其它同类机械设备相对比，即节省初沉池基建投资又能节省污泥脱水的调理费用，降解高浓度污染物，运行成本降低40～45%，设备维修率降低70%，单位处理能力提高30～40%的同时，耐冲击负荷可提高2～3倍，COD去除率达到60～80%，悬浮物(SS)去除率90%以上，水体浊度澄清度达到70%以上，具有较高的净化能力和分离效率。
发明内容
本发明的目的在于提供一种高浓度污水预处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种高浓度污水预处理装置，包括池体，所述池体的上端安装有变速转动装置，所述变速转动装置包括减速机，所述减速机安装于池体的上端面，所述减速机的下端通过连轴器连接有中心轴，所述中心轴位于池体的内腔，所述中心轴的上端分别套接有导流混合反应箱仓和刮沫除油器，所述刮沫除油器位于导流混合反应箱仓的上侧，所述池体的侧壁设有出油口，所述出油口连接的条形管位于刮沫除油器的下侧，所述池体的内壁设有出水堰和出水口，且出水口位于出水堰的外侧，所述出水堰位于导流混合反应箱仓的一侧，所述池体的上端面分别设有进污水口和加药箱，所述进污水口和加药箱均通过管道连接导流混合反应箱仓，所述导流混合反应箱仓的下侧设有垂流管，所述垂流管位于中心轴的外侧，所述垂流管的内腔设有折射缓冲板，所述池体的内腔下侧设有刮泥排渣装置，所述刮泥排渣装置包括三角支架，所述三角支架套接于中心轴的下端，所述三角支架的底部设有刮泥板，所述池体的内腔底部设有V形槽，所述V形槽的底部设有聚泥仓，所述聚泥仓的底部通过排泥管连接于池体的外侧，所述池体的上端面设有PH检测显示仪。
优选的，所述折射缓冲板的数量为4层。
优选的，所述池体为全钢或钢砼结构。
优选的，所述加药箱下侧的管道内腔设有电磁阀。
与现有技术相比，本发明的有益效果是：该处理装置可在一个装置内完成药剂混和、吸附脱色、降解高浓度污染物、刮沫除油、污泥沉淀、浓缩排泥等全过程。而且本装置具有结构简单，原理安全可靠，使用寿命长等优点。
