申请日2015.09.25
公开(公告)日2015.12.23
IPC分类号C02F3/32
摘要
一种环形推流式微型动物生物床及利用其处理污水污泥的方法，它涉及一种微型动物生物床及利用其处理污水污泥的方法。本发明的目的是要解决现有装置处理污水时污泥减量效果不佳，不能与圆型的水处理工艺高效一体式耦合的缺点。一种环形推流式微型动物生物床包括进泥装置、排泥装置、填料、推流装置和穿孔墙;所述的环形推流式微型动物生物床设有二级、三级或多级微型动物生物床;所述的填料均匀设置在微型动物生物床内部;推流装置均匀设置在微型动物生物床内部;两级微型动物生物床之间设有穿孔墙。本发明装置适用于处理污水污泥。

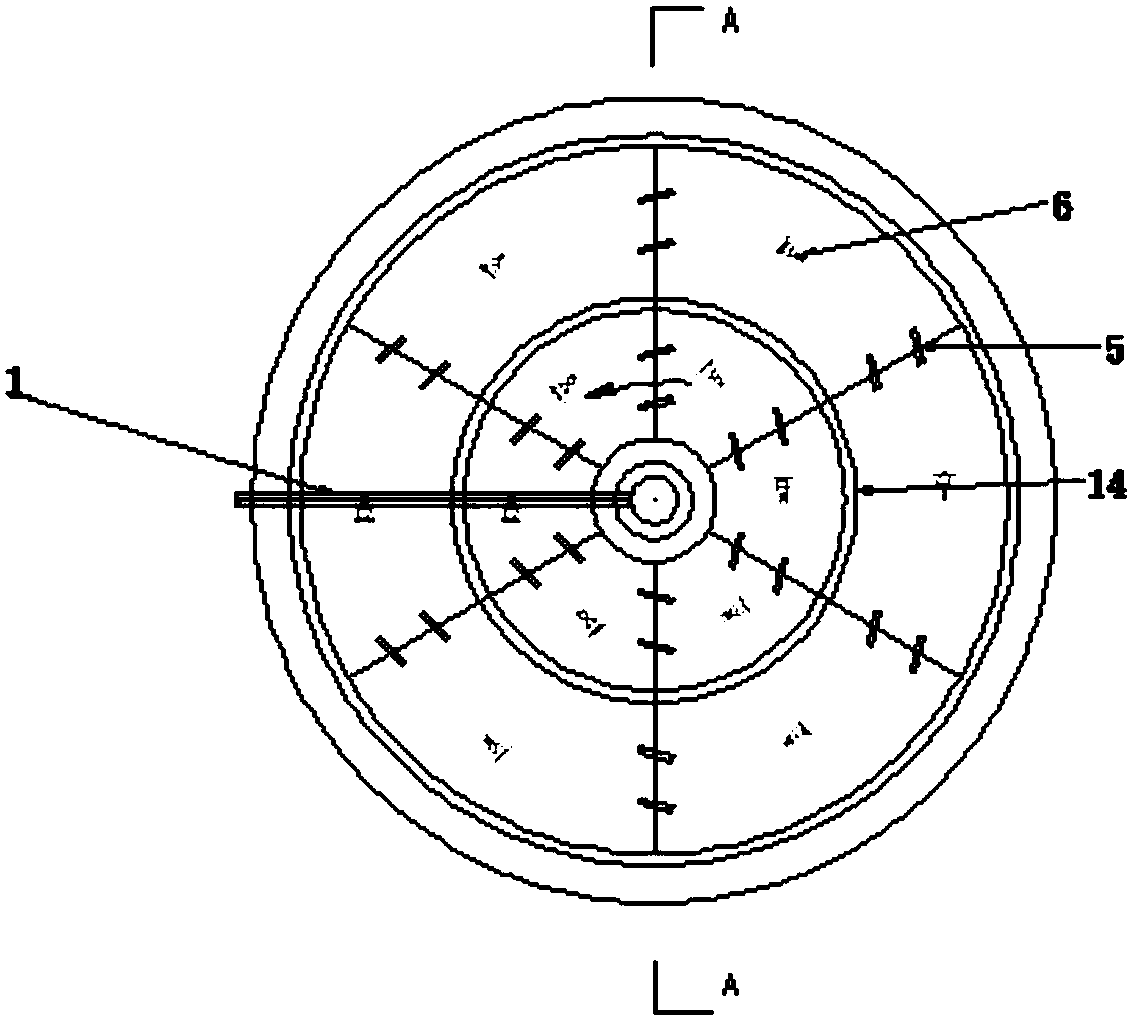

摘要附图
权利要求书
1.一种环形推流式微型动物生物床，其特征在于一种环形推流式微型动物生物床包括 进泥装置、排泥装置、填料(5)、推流装置(6)和穿孔墙(7);
所述的环形推流式微型动物生物床设有二级、三级或多级微型动物生物床;
所述的进泥装置设置在环形推流式微型动物生物床的中心处或周边处;
所述的排泥装置设置在环形推流式微型动物生物床的中心处或周边处;
所述的进泥装置设置在环形推流式微型动物生物床的中心处时，排泥装置设置在环形 推流式微型动物生物床的周边处;所述的进泥装置设置在环形推流式微型动物生物床的周 边处时，排泥装置设置在环形推流式微型动物生物床的中心处;
所述的填料(5)均匀设置在微型动物生物床内部，推流装置(6)均匀设置在微型动 物生物床内部，两级微型动物生物床之间设有穿孔墙(7);所述的穿孔墙(7)为圆筒形。
2.根据权利要求1所述的一种环形推流式微型动物生物床，其特征在于一种环形推流 式微型动物生物床设置方式为中心进泥、周边排泥;所述的进泥装置设置在环形推流式微 型动物生物床的中心处;所述的排泥装置设置在环形推流式微型动物生物床的周边处;所 述的进泥装置由进泥管(1)、中心管(2)、进水竖井(3)和稳流筒(4)组成;所述的进 水竖井(3)内设有中心管(2)和进泥管(1)，且进泥管(1)与中心管(2)相连通;稳 流筒(4)设置在进水竖井(3)的上端，且与中心管(2)相连通;
所述的排泥装置由溢流堰(14)和排泥管(15)组成;溢流堰(14)设置在最外层微 型动物生物床墙体处，排泥管(15)设置在溢流堰(14)内部。
3.根据权利要求1所述的一种环形推流式微型动物生物床，其特征在于一种环形推流 式微型动物生物床设置方式为周边进泥、中心排泥;所述的进泥装置设置在环形推流式微 型动物生物床的周边处;所述的排泥装置设置在环形推流式微型动物生物床的中心处;所 述的进泥装置由进泥管(1)、配水槽(16)和溢流堰(14)组成;所述的配水槽(16)设 置在最外层微型动物生物床的外壁上，溢流堰(14)设置在配水槽(16)内部，且与最外 层微型动物生物床相连接;所述的进泥管(1)设置在配水槽(16)的上部，且与配水槽(16) 相连通;
所述的排泥装置为排泥管(15)，排泥管(15)设置在环形推流式微型动物生物床的中 心处。
4.根据权利要求1、2或3所述的一种环形推流式微型动物生物床，其特征在于一种 环形推流式微型动物生物床还包括曝气系统;所述的曝气系统包括曝气头(8)、进气管(9)、 调节阀(10)、空气压缩机(11)和时间继电器(12);所述的曝气头(8)设置在微型动物 生物床内部，曝气头(8)与调节阀(10)的一端连接，调节阀(10)的另一端通过进气管 (9)与空气压缩机(11)的出口端相连接，空气压缩机(11)受时间继电器(12)控制。
5.根据权利要求1所述的一种环形推流式微型动物生物床，其特征在于所述的填料(5) 为组合填料、弹性填料或由尼龙、超细纤维束、聚丙烯纤维束和聚乙烯纤维束斜向交错轧 制或横纵向排列而成。
6.根据权利要求1所述的一种环形推流式微型动物生物床，其特征在于所述的填料(5) 上负载有微型动物;所述的微型动物为能够对污泥进行减量的原生或者后生动物。
7.利用权利要求2所述的一种环形推流式微型动物生物床处理污水污泥的方法，其特 征在于利用一种环形推流式微型动物生物床处理污水的方法是按以下步骤完成的：
将微型动物负载到填料(5)上，且保证微型动物在填料(5)上稳定生长，然后泥水 混合液经过进泥管(1)、中心管(2)和稳流筒(4)进入一级微型动物生物床，利用推流 装置(6)推动下，附着在填料(5)上的微型动物对污泥细菌进行捕食，对污泥性质进行 改善，得到一级微型动物生物床处理后的污泥;一级微型动物生物床处理后的污泥通过穿 孔墙(7)进入到下一级微型动物生物床，填料(5)上的微型动物进一步对上级微型动物 生物床处理后的污泥进行捕食，污泥经过多级微型动物生物床处理后，由最外层微型动物 生物床上的溢流堰(14)排出。
8.根据权利要求7所述的利用一种环形推流式微型动物生物床处理污水污泥的方法， 其特征在于所述的填料(5)为组合填料、弹性填料或由尼龙、超细纤维束、聚丙烯纤维束 和聚乙烯纤维束斜向交错轧制或横纵向排列而成;所述的填料(5)上负载有微型动物;所 述的微型动物为能够对污泥进行减量的原生或者后生动物。
9.利用权利要求3所述的一种环形推流式微型动物生物床处理污水污泥的方法，其特 征在于利用一种环形推流式微型动物生物床处理污水的方法是按以下步骤完成的：
将微型动物负载到填料(5)上，且保证微型动物在填料(5)上稳定生长，然后泥水 混合液通过进泥管(1)进入到配水槽(16)中，再通过溢流堰(14)进入到最外层微型动 物生物床，利用推流装置(6)推动下，附着在填料(5)上的微型动物对污泥细菌进行捕 食，对污泥性质进行改善，得到最外层微型动物生物床处理后的污泥;最外层微型动物生 物床处理后的污泥通过穿孔墙(7)进入到下一级微型动物生物床，填料(5)上的微型动 物进一步对上级微型动物生物床处理后的污泥进行捕食，污泥经过多级微型动物生物床处 理后，由最内层微型动物生物床内部的排泥管(15)排出。
10.根据权利要求9所述的利用一种环形推流式微型动物生物床处理污水污泥的方法， 其特征在于所述的填料(5)为组合填料、弹性填料或由尼龙、超细纤维束、聚丙烯纤维束 和聚乙烯纤维束斜向交错轧制或横纵向排列而成;所述的填料(5)上负载有微型动物;所 述的微型动物为能够对污泥进行减量的原生或者后生动物。
说明书
一种环形推流式微型动物生物床及利用其处理污水污泥的方法
技术领域
本发明涉及一种微型动物生物床及利用其处理污水污泥的方法。
背景技术
我国城市废水的处理大多采用活性污泥法，它具有抗冲击能力强，能降解有机物质， 处理效果好的优点，但是这种方法在运行过程中会产生大量的剩余污泥。而剩余污泥富含 有机物、重金属、病微生物等有害物质，处理不当就会导致严重的环境问题。
污泥的过程减量技术是开发与污水处理工艺有效耦合的污泥处理单元，在污水处理的 过程中实现污泥产量下降的技术。该技术与传统的填埋、焚烧等末端处理技术相比具有较 大技术优越性和环境友好性。污泥过程减量技术主要可以分为解偶联、隐性生长、代谢平 衡和生物捕食技术。污泥的生物捕食污泥技术是利用原生动物与后生动物对活性污泥混合 液中的有机物质、活性污泥絮体、污泥碎片和污泥中细菌等进行摄食和消化，从而在整体 上实现污水处理系统污泥产量的有效降低。该技术处理成本低，污泥减量效果好，无二次 污染。但目前仍面临的问题是生物捕食处理单元通常是方形单级结构，很难与氧化沟或其 它圆型的污水处理工艺进行一体式的高效组合。
发明内容
本发明的目的是要解决现有装置处理污水时污泥减量效果不佳，不能与圆型的水处理 工艺高效一体式耦合的缺点，而提供一种环形推流式微型动物生物床及利用其处理污水污 泥的方法。
一种环形推流式微型动物生物床，它包括进泥装置、排泥装置、填料、推流装置和穿 孔墙;
所述的环形推流式微型动物生物床设有二级、三级或多级微型动物生物床;
所述的环形推流式微型动物生物床设有二级、三级或多级微型动物生物床时，每两级 微型动物生物床之间相环套;
所述的进泥装置设置在环形推流式微型动物生物床的中心处或周边处;
所述的排泥装置设置在环形推流式微型动物生物床的中心处或周边处;
所述的进泥装置设置在环形推流式微型动物生物床的中心处时，排泥装置设置在环形 推流式微型动物生物床的周边处;所述的进泥装置设置在环形推流式微型动物生物床的周 边处时，排泥装置设置在环形推流式微型动物生物床的中心处;
所述的填料均匀设置在微型动物生物床内部，推流装置均匀设置在微型动物生物床内 部，两级微型动物生物床之间设有穿孔墙;所述的穿孔墙为圆筒形。
本发明的原理及优点：
一、本发明装置中设置进泥管、穿孔墙、排泥管管路的形式和位置根据污泥性质和 污泥量的要求设计，其主要作用在于实现各级微型动物生物床有效衔接，并保证进泥、排 泥的均匀性，避免污泥在系统内的淤积和堵塞;
二、本发明装置中的生物载体填料为组合填料、弹性填料或由尼龙、超细纤维束、聚 丙烯纤维束和聚乙烯纤维束斜向交错轧制或横纵向排列而成;其主要作用在于实现微型生 物的有效附着与稳定生长，并保证微型动物与污泥充分接触，实现污泥的高效捕食;
三、本发明装置中的曝气系统提供微型动物适宜的溶解氧并防止污泥的短流和淤积;
四、本发明装置中填料上负载有微型动物;微型动物为能有效对污泥进行捕食的微型 动物，微型动物为夹杂带丝蚓、霍夫水丝蚓或水蚯蚓;
五、使用本发明一种环形推流式微型动物生物床处理污水污泥，污泥减少量可达 20%～40%，本发明装置具有占地面积小、基建及运行成本低、环保生态，无二次污染及 易于工程实践等优点;
六、本发明装置适合于大规模处理污水污泥。
本发明装置适用于处理污水。
