申请日2015.09.25
公开(公告)日2016.02.10
IPC分类号C02F3/32; H02J7/32
摘要
本实用新型公开了一种用于乡村景观智能化污水处理生态池，包括池底、斜坡状侧壁、砾石层、土壤层、水生植物、太阳能电池板、控制盒，控制盒内设置有蓄电池和控制装置，土壤层内铺设有灌溉水管，灌溉水管的进水口设置于砾石层上方，灌溉水管上设置有水泵，土壤层内设置有湿度传感器;砾石层上设置有带有通孔的金属网，金属网的顶部设置有中空的圆柱体，圆柱体的顶部设置有板体，板体上设置有发电机，发电机连接有延伸至圆柱体内的转轴，转轴上设置有螺旋旋转叶片;太阳能电池板、发电机分别与蓄电池电性连接，控制装置分别与蓄电池、湿度传感器、水泵电性连接。其有益效果是：节能效果明显、智能化程度高。

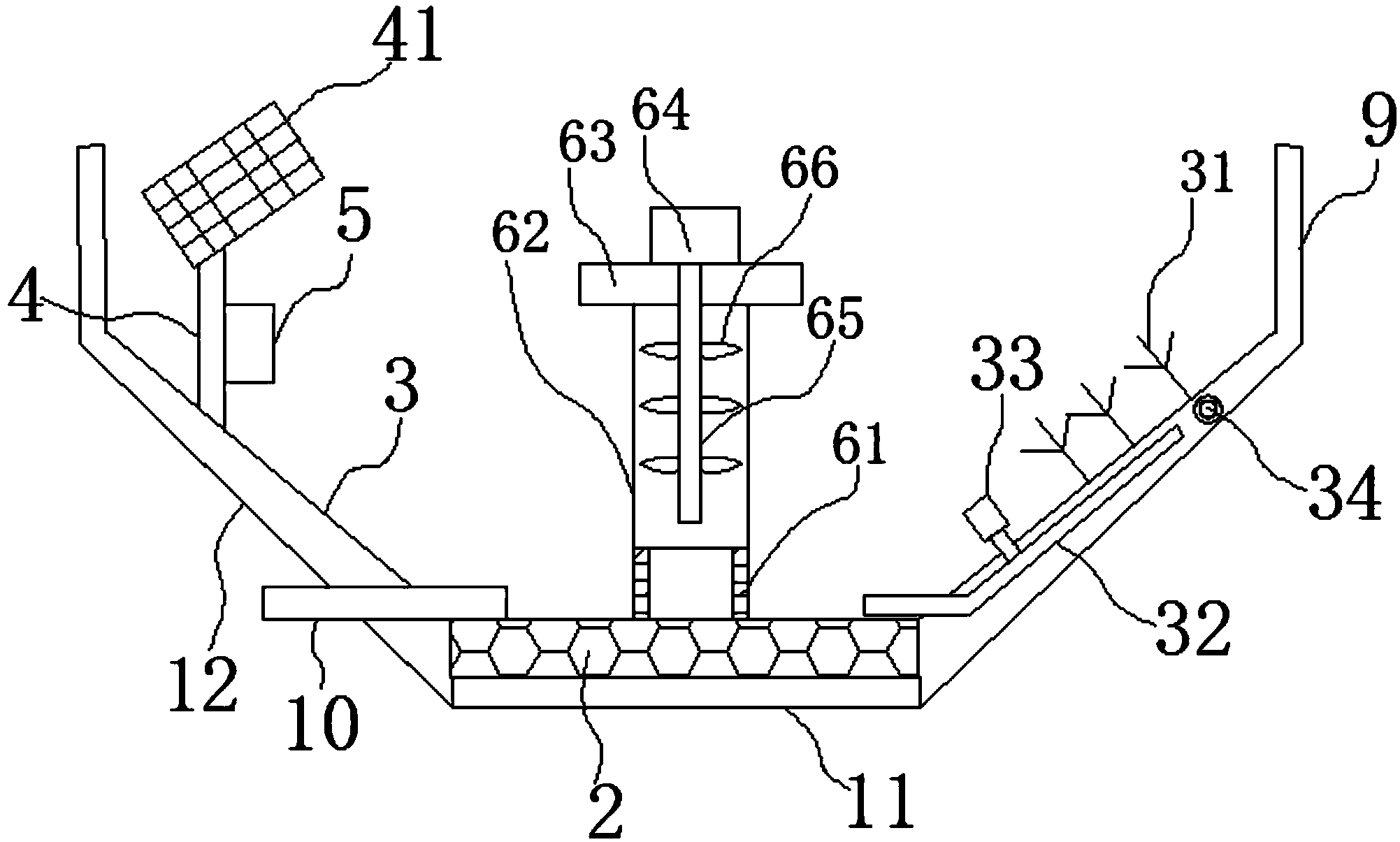

摘要附图
权利要求书
1.一种用于乡村景观智能化污水处理生态池，包括处理池本体，所述处理池本体包括池底、斜坡状侧壁，所述池底上铺设有砾石层，所述斜坡状侧壁上铺设有土壤层，所述土壤层上种植有水生植物，其特征在于：所述斜坡状侧壁上通过支撑杆连接有太阳能电池板，所述支撑杆上设置有控制盒，所述控制盒内设置有蓄电池和控制装置，所述土壤层内铺设有灌溉水管，所述灌溉水管的进水口设置于所述砾石层上方，所述灌溉水管上设置有水泵，所述土壤层内设置有湿度传感器;所述砾石层上设置有带有通孔的金属网，所述金属网的顶部设置有中空的圆柱体，所述圆柱体的顶部设置有板体，所述板体上设置有发电机，所述发电机连接有延伸至圆柱体内的转轴，所述转轴上设置有螺旋旋转叶片;所述太阳能电池板、发电机分别与所述蓄电池电性连接，所述控制装置分别与所述蓄电池、湿度传感器、水泵电性连接。
2.根据权利要求1所述的用于乡村景观智能化污水处理生态池，其特征在于：所述控制盒包括盒体以及与所述盒体活动连接的门体。
3.根据权利要求1所述的用于乡村景观智能化污水处理生态池，其特征在于：所述斜坡状侧壁的顶部设置有护栏。
4.根据权利要求1所述的用于乡村景观智能化污水处理生态池，其特征在于：所述砾石层上方设置有出水管。
5.根据权利要求1所述的用于乡村景观智能化污水处理生态池，其特征在于：所述圆柱体的外壁设置有耐磨层。
说明书
一种用于乡村景观智能化污水处理生态池
技术领域
本实用新型涉及一种用于乡村景观智能化污水处理生态池。
背景技术
乡村景观是乡村地区范围内，经济、人文、社会、自然等多种现象的综合表现。乡村各种水污染事件严重影响了人们的生产、生活，加强污水处理已刻不容缓。
传统的生化二级处理是污水处理中使用比较广泛的技术，虽然工艺成熟、处理效果理想，但建造、运行、管理费用高。此外，对于污水的处理，通常还有化学法(如加入硫酸铜等)和换水法等，虽然均有一定效果，但化学法易产生二次污染，换水法不够方便、经济，且仅适宜于小型水体。目前，越来越多的专家和学者关注生物学处理法，尤其是水生、湿生植物处理法。
有鉴于此，中国专利201020516343.0公开了一种生态修复污水处理池。该处理池包括处理池体，处理池体的侧壁为斜坡状，斜坡状侧壁上铺设有土壤层，土壤层上种植有水生植物，处理池体的下部设有支撑网，支撑网上铺设有砾石层，砾石层上面铺设有砂土层，支撑网下方的处理池体内设有出水管。该实用新型结构简单，适用于城镇、农业、畜牧业、食品和矿山等领域的污水处理，起到生态修复的作用，能够大大减少污水处理的费用，缩短污水处理的时间，减少资金浪费。但是它存在以下问题：1.没有充分利用废水中蕴含的势能以及太阳能;2.不能够自动水生植物浇水灌溉，智能化程度低。
实用新型内容
本实用新型要解决的问题是提供一种节能效果明显、智能化程度高的用于乡村景观智能化污水处理生态池。
为了解决上述技术问题，本实用新型采用的技术方案是：一种用于乡村景观智能化污水处理生态池，包括处理池本体，所述处理池本体包括池底、斜坡状侧壁，所述池底上铺设有砾石层，所述斜坡状侧壁上铺设有土壤层，所述土壤层上种植有水生植物，其特征在于，所述斜坡状侧壁上通过支撑杆连接有太阳能电池板，所述支撑杆上设置有控制盒，所述控制盒内设置有蓄电池和控制装置，所述土壤层内铺设有灌溉水管，所述灌溉水管的进水口设置于所述砾石层上方，所述灌溉水管上设置有水泵，所述土壤层内设置有湿度传感器;所述砾石层上设置有带有通孔的金属网，所述金属网的顶部设置有中空的圆柱体，所述圆柱体的顶部设置有板体，所述板体上设置有发电机，所述发电机连接有延伸至圆柱体内的转轴，所述转轴上设置有螺旋旋转叶片;所述太阳能电池板、发电机分别与所述蓄电池电性连接，所述控制装置分别与所述蓄电池、湿度传感器、水泵电性连接。
优选地，上述的用于乡村景观智能化污水处理生态池，其中所述控制盒包括盒体以及与所述盒体活动连接的门体。
优选地，上述的用于乡村景观智能化污水处理生态池，其中所述斜坡状侧壁的顶部设置有护栏。
优选地，上述的用于乡村景观智能化污水处理生态池，其中所述砾石层上方设置有出水管。
优选地，上述的用于乡村景观智能化污水处理生态池，其中所述圆柱体的外壁设置有耐磨层。
本实用新型的技术效果主要体现在：湿度传感器能够实时监控土壤层内的湿度并将信号传递给控制装置，控制装置根据预设值控制水泵自动抽水给水生植物浇水，智能化程度高;太阳能电池板能够将太阳能转化为电能储存在蓄电池中;处理池本体内的水平面升高时，水通过金属网进入到圆柱体中，水会推动螺旋旋转叶片旋转，从而带动发电机发电，这样设计结构简单，而且充分的利用了水中所蕴含的势能;处理池本体内的水位下降时，圆柱体内的水通过金属网进入到处理池本体中，水会推动螺旋旋转叶片旋转，从而带动发电机发电，这样设计结构巧妙，节能效果明显。
