申请日2015.09.25
公开(公告)日2016.01.20
IPC分类号C02F9/04; C02F101/14
摘要
本实用新型公开了一种含氟污水处理装置，包括一集水池，其特征在于：还包括分别与集水池相连的膜过滤装置和混凝沉淀装置，所述的膜过滤装置包括通过管道与集水池依次相连的原水泵、保安过滤器、高压泵、膜组件，所述的膜组件中的膜元件为反渗透膜;所述的膜组件透过液出口连接透过液回用管道，浓缩液出口通过回流管道连接集水池。本实用新型所述的含氟污水处理装置，通过膜分离装置将污水中氟离子进行分离，使其中60-70%的渗透液能够回用，剩余的氟离子污水进入混凝沉淀装置，较大的减少混凝沉淀的污水处理量，提高了混凝沉淀池的污水处理效率;可以通过自动控制系统，使加药量能实时调整，保证混凝沉淀装置的高效运行，降低运行成本。

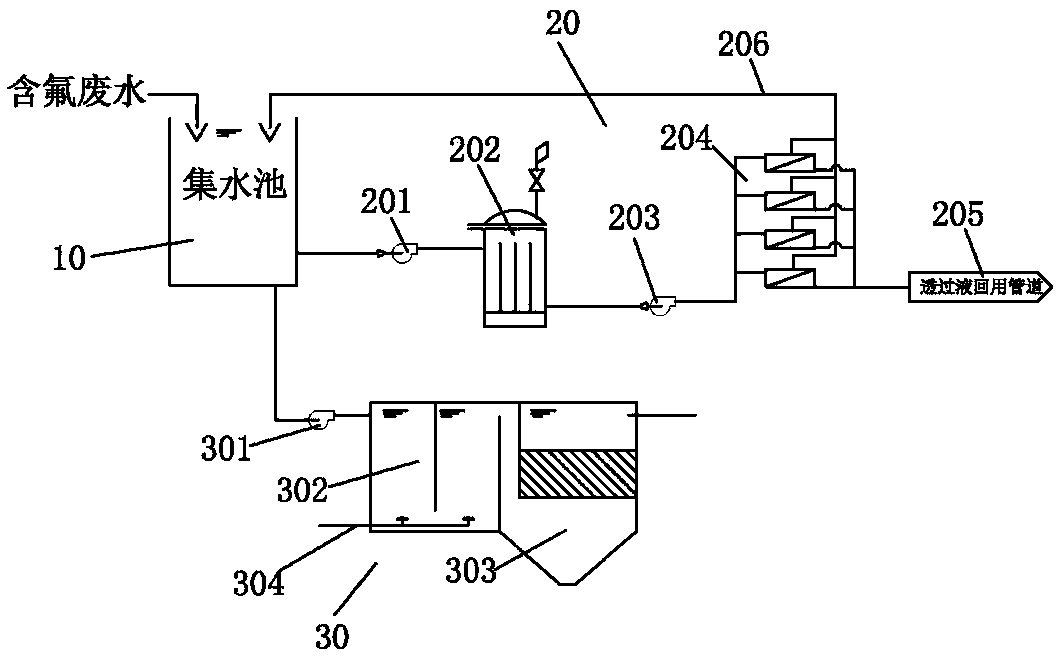

摘要附图
权利要求书
1.一种含氟污水处理装置，包括一集水池，其特征在于：还包括分别与集水池相连的膜过滤装置和混凝沉淀装置，所述的膜过滤装置包括通过管道与集水池依次相连的原水泵、保安过滤器、高压泵、膜组件，所述的膜组件中的膜元件为反渗透膜;所述的膜组件透过液出口连接透过液回用管道，浓缩液出口通过回流管道连接集水池。
2.根据权利要求1所述的一种含氟污水处理装置，其特征在于：所述的反渗透膜为卷式反渗透膜元件。
3.根据权利要求1所述的一种含氟污水处理装置，其特征在于：所述的混凝沉淀装置包括通过管道与集水池依次相连的进水泵、反应池和沉淀池。
4.根据权利要求3所述的一种含氟污水处理装置，其特征在于：所述的反应池内设有曝气装置。
说明书
一种含氟污水处理装置
技术领域
本实用新型涉及污水处理领域，特别涉及一种含氟污水处理装置。
背景技术
目前，目前国内外在含氟工业污水处理以混凝沉淀设施为主，包括反应池和沉淀池，其主要存在的问题：混凝沉淀处理设施单一，当处理水量较大时，需要2级或多级才能实现氟离子的达标排放，导致污水处理设施的占地面积较大、污水处理效率低。
发明内容
针对上述问题，本实用新型的目的在于提供一种可以实现含氟污水回用，提供污水处理效率的含氟污水处理装置。
为达到上述目的，本实用新型所提出的技术方案为：一种含氟污水处理装置，包括一集水池，其特征在于：还包括分别与集水池相连的膜过滤装置和混凝沉淀装置，所述的膜过滤装置包括通过管道与集水池依次相连的原水泵、保安过滤器、高压泵、膜组件，所述的膜组件中的膜元件为反渗透膜;所述的膜组件透过液出口连接透过液回用管道，浓缩液出口通过回流管道连接集水池。
优选的，所述的反渗透膜为卷式反渗透膜元件。
优选的，所述的混凝沉淀装置包括通过管道与集水池依次相连的进水泵、反应池和沉淀池。
优选的，所述的反应池内设有曝气装置。
采用上述技术方案，本实用新型所述的含氟污水处理装置，具有的有益效果为：
1)通过膜分离装置将污水中氟离子进行分离，使其中60-70%的渗透液能够回用，剩余的氟离子污水进入混凝沉淀装置，较大的减少混凝沉淀的污水处理量，提高了混凝沉淀池的污水处理效率;
2)可以通过自动控制系统，使加药量能实时调整，保证混凝沉淀装置的高效运行，降低运行成本。
