申请日2015.09.25
公开(公告)日2015.12.23
IPC分类号C02F9/00
摘要
本发明涉及一种废水及热能回收利用装置，包括废水箱，废水箱上端连接进水管、出气管，出气管上端连接蒸汽回收装置，废水箱内设有温度传感器，废水箱外设有控制器一、控制器二，废水箱下端通过排水管连接废水处理装置，排水管上设有排水阀，废水处理装置下端连接储水箱，储水箱内设有废水浓度传感器，储水箱通过循环管与废水箱连接，所述循环管与储水箱连接处设有给水泵，储水箱外侧连接出水管，所述温度传感器、排水阀分别与控制器一连接，所述废水浓度传感器、给水泵分别与控制器二连接，本发明可以将废水和热能二次利用，而且该装置智能化程度高。

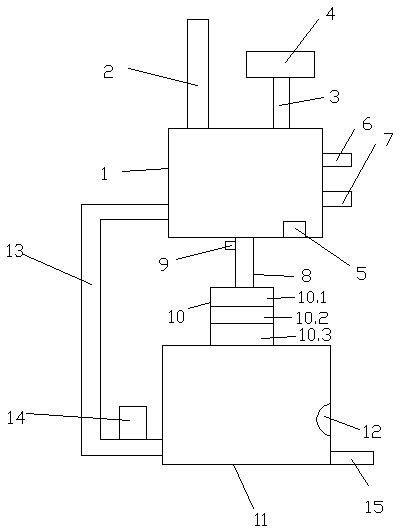

摘要附图
权利要求书
1.一种废水及热能回收利用装置，其特征在于：包括废水箱，废水箱上端连接进水管、出气管，出气管上端连接蒸汽回收装置，废水箱内设有温度传感器，废水箱外设有控制器一、控制器二，废水箱下端通过排水管连接废水处理装置，排水管上设有排水阀，废水处理装置下端连接储水箱，储水箱内设有废水浓度传感器，储水箱通过循环管与废水箱连接，所述循环管与储水箱连接处设有给水泵，储水箱外侧连接出水管，所述温度传感器、排水阀分别与控制器一连接，所述废水浓度传感器、给水泵分别与控制器二连接。
2.按照权利要求1所述的生活污水二次利用装置，其特征在于：所述废水处理装置由上向下包括过滤层、除臭层、消毒层。
3.按照权利要求2所述的废水及热能回收利用装置，其特征在于：所述过滤层为过滤网。
4.按照权利要求2所述的废水及热能回收利用装置，其特征在于：所述除臭层由活性炭组成。
5.按照权利要求1所述的废水及热能回收利用装置，其特征在于：所述废水箱内设有保温层。
说明书
废水及热能回收利用装置
技术领域
本发明涉及一种废水及热能回收利用装置，属于节约水资源设备技术领域。
背景技术
废水是指居民活动过程中排出的水及径流雨水的总称。它包括生活污水、工业废水和初雨径流入排水管渠等其它无用水，一般指经过一定技术处理后不能再循环利用或者一级污染后制纯处理难度达不到一定标准的水。
中国是全球水污染最严重的国家之一，全国多达70%的河流、湖泊和水库均受到影响。一项全国性调查表明，在2007年排入各种水体的有机污染物(以化学需氧量表示)中，近20%源自工业。这些工厂致使重要水资源遭受污染，研究表明，中国约20%-30%的水污染是由于制造出口商品而造成的。《GB8978-1996污水综合排放标准》中规定了69种水污染物的允许排放浓度，主要为传统的、大家已熟知的废水污染物。[1]然而，随着中国成为全世界发展最快的大型经济体，各类工业排放的众多化学品也随之增加，一些有毒有害的有机污染物尤其令人担忧。这些有毒有害物质一旦排放到环境中，就会对人类健康和生态系统构成长期威胁。许多国家甚至全世界都禁止或限制这些有毒有害物质，但是在我国尚未全部列为禁止或严格限制物质，也未列入相关行业废水排放标准监测污染物名单中，且污水处理厂的处理工艺也还未针对这些物质进行相关设计。企业可以委托环境保护部门或第三方检测机构如SGS进行废水限用物质检测，获取各类限用物质的检测数据，了解生产过程中的各类用水特征，为消除有毒有害化学品排放、减少工业水污染危害而努力。
废水有以下几大主要危害：
1、工业废水直接流入渠道，江河，湖泊污染地表水，如果毒性较大会导致水生动植物的死亡甚至绝迹，工业废水还可能渗透到地下水，污染地下水;
2、如果周边居民采用被污染的地表水或地下水作为生活用水，会危害身体健康，重者死亡;
3、工业废水渗入土壤，造成土壤污染。影响植物和土壤中微生物的生长。
4、有些工业废水还带有难闻的恶臭，污染空气。
5、工业废水中的有毒有害物质会被动植物的摄食和吸收作用残留在体内，而后通过食物链到达人体内，对人体造成危害。
对于废水一般具有以下防治措施：1.保护我们的饮用水源。通过下水道进入排水系统的水最终会进入我们的河流和湖泊，并且绝大多数是未经过处理的。2.不要随意丢弃电池。一粒纽扣电池可以污染60万升水。3.别把垃圾丢入马桶，包括食物残渣、药品、食用油、烟头、沙子、涂料、油漆、电动机润滑油、机油、化肥或杀虫剂、棉布和手绢等。这些物质会增加污水处理的难度。4.别向水体中乱丢烟头。烟头能在水中释放污染物，而且需要很多年的时间才能降解。5.选用对环境影响较少的家用清洁产品，尝试选用可替代这些清洁剂的天然清洁产品。如碱面、小苏打，这些物质对水的污染较小。6.干洗店使用化学洗衣方式，其采用的化学产品会对环境产生很大的危害，尽量减少衣服干洗次数。如果能购买不需要干洗的衣服，那就更好了。7.不要在水资源保护区、水库区、湖边和河边，倾倒污水、弃置垃圾;不要堆积垃圾或私自挖掘沟渠;不要在水边洗车、蓄养动物或搭建营地;不要在任何饮用水源地洗澡、游泳或嬉戏。8.确保汽车产生的废物被适当地处理了。此外，请尽量选用环保的汽车清洁用品。
但是现实生活中，很多废水都是直接排放出去，这样既对环境造成了污染，又不能将废水和废水的热能进行利用，很浪费资源。
中国发明专利说明书CN104214941A公开这样一种废水热回收方法，包含高温废水池、第一换热器、第二换热器、热水箱、压缩机、膨胀阀、第一至第三水泵、电磁阀、第一度感应器、第二温度感应器、水位感应器、加热模块、温度显示模块、温度设定模块和控制模块，在废水温度达不到被利用的温度时，直接控制将没有价值的废水排进下水道，仅当废水温度达到被利用的温度时，才启动压缩机进行热交换。该发明采用了二次换热，与废水直接接触的部件有限，不易结垢，具有较大的实用价值。但是这种方法热废水里的蒸汽没有提取利用，而且废水的净化效果不好。
中国发明专利说明书CN104266343A公开这样了一种洗浴废水回收利用的方法，包含热水箱、热交换器、废水池、水泵、储水箱、马桶、设定模块、显示模块、加热模块、控制模块、第一至第四电磁阀、第一水位感应器、第二水位感应器和温度感应器，工作时，洗浴废水通过水泵经热交换器放热侧泵至储水箱，自来水经过热交换器吸热侧之后才进入热水箱，储水箱置于马桶的高处，在其储水量达到要求时，采用储水箱中的水替代自来水充厕所，在其储水量不符合要求时，采用自来水冲厕所。该发明巧妙的利用了洗浴废水热量，使自来水进入热水器之前先进行预热，节约了电能，同时，使用失去了热量的洗浴废水替代自来水冲厕所，节约了水能。但是这种方法热废水里的蒸汽没有提取利用，而且废水的净化效果不好。
发明内容
本发明要解决的技术问题是提供一种废水及热能回收利用装置，该废水及热能回收利用装置可以将废水和热能二次利用，而且该装置智能化程度高。
为了解决上述技术问题，本发明的废水及热能回收利用装置包括废水箱，废水箱上端连接进水管、出气管，出气管上端连接蒸汽回收装置，废水箱内设有温度传感器，废水箱外设有控制器一、控制器二，废水箱下端通过排水管连接废水处理装置，排水管上设有排水阀，废水处理装置下端连接储水箱，储水箱内设有废水浓度传感器，储水箱通过循环管与废水箱连接，所述循环管与储水箱连接处设有给水泵，储水箱外侧连接出水管，所述温度传感器、排水阀分别与控制器一连接，所述废水浓度传感器、给水泵分别与控制器二连接。
所述废水处理装置由上向下包括过滤层、除臭层、消毒层。
所述过滤层为过滤网。
所述除臭层由活性炭组成。
所述废水箱内设有保温层。
采用这种废水及热能回收利用装置，具有以下优点：
1、由于废水箱上端连接出气管，出气管上端连接蒸汽回收装置，这样废水的余热蒸汽可以被蒸汽回收装置回收利用，起到了节能的效果;2、由于废水箱内设有温度传感器，温度传感器、排水阀分别与控制器一连接，温度传感器检测废水的水温，由控制器一控制排水阀将废水从废水箱内排出，智能化程度高;3、由于储水箱内设有废水浓度传感器，废水浓度传感器、给水泵分别与控制器二连接，废水浓度传感器检测净化后的废水浓度，由控制器二控制给水泵，决定对净化后的废水是否再进行净化处理，智能化程度高。
