申请日2015.10.08
公开(公告)日2016.03.02
IPC分类号C02F1/00
摘要
本实用新型是一种社区用地下式污水处理系统。包括有设置在社区地下的设备间、集水池和清渣操作间，集水池设置在清渣操作间的下方，设备间设置在集水池和清渣操作间的侧边，设备间和清渣操作间共享楼梯，设备间内装设有能抽取集水池内污水的污水泵。本实用新型将设备间和清渣操作间的楼梯共享，且采用了安全、可靠、寿命长、便于维修的立式污水泵，且成功的解决了格栅井清渣的麻烦。本实用新型为地下式污水处理系统，仅在地面上留单跑楼梯间，故实际占地面积对社区影响较小，无异味儿和噪声影响。本实用新型投资规模较小，结构简单，紧凑，占地较少，安全可靠，便于后期巡视、清渣、检修，适用于地势平缓地区的中大型居住社区污水提升工程。
权利要求书

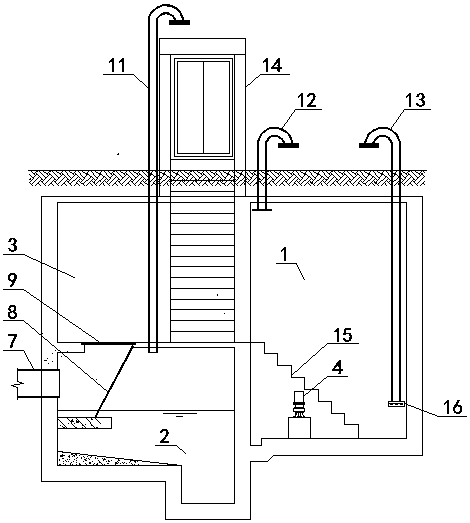

1.一种社区用地下式污水处理系统，其特征在于包括有设置在社区地下的设备间(1)、集水池(2)和清渣操作间(3)，集水池(2)设置在清渣操作间(3)的下方，设备间(1)设置在集水池(2)和清渣操作间(3)的侧边，设备间(1)和清渣操作间(3)共享楼梯(15)，设备间(1)内装设有能抽取集水池(2)内污水的污水泵(4)。
2.根据权利要求1所述的社区用地下式污水处理系统，其特征在于上述设备间(1)的底部还设有集水坑(5)，集水坑(5)内装设有潜水排污泵(6)。
3.根据权利要求1所述的社区用地下式污水处理系统，其特征在于上述集水池(2)的侧壁上设有流入污水的进水管(7)。
4.根据权利要求1所述的社区用地下式污水处理系统，其特征在于上述集水池(2)内设有格栅井(8)，格栅井(8)的侧壁上设有格栅，格栅井(8)的顶部设有格栅井盖板(9)。
5.根据权利要求1所述的社区用地下式污水处理系统，其特征在于上述集水池(2)还设有检修孔，检修孔上设有密闭盖板(10)。
6.根据权利要求1所述的社区用地下式污水处理系统，其特征在于上述集水池(2)还设有集水池通气管(11)，集水池通气管(11)的一端与集水池(2)相通，集水池通气管(11)的一端引至集水池(2)的上方，与大气相通。
7.根据权利要求1所述的社区用地下式污水处理系统，其特征在于上述设备间(1)设有进风管(12)。
8.根据权利要求1所述的社区用地下式污水处理系统，其特征在于上述设备间(1)设有强制排风管(13)，强制排风管(13)的底端置于设备间(1)的底部，且强制排风管(13)的底端与直流风机(16)风口相通，制排风管(13)的顶端与大气相通。
9.根据权利要求1所述的社区用地下式污水处理系统，其特征在于上述污水泵(4)是立式污水泵;上述污水泵(4)的出水管上设有回流管，回流管引至吸水喇叭口处。
10.根据权利要求1所述的社区用地下式污水处理系统，其特征在于上述社区的地面上设有便于出入设备间(1)、集水池(2)和清渣操作间(3)的楼梯间(14)，楼梯(15)的上部通往楼梯间(14)，楼梯(15)的下部通往设备间(1)和清渣操作间(3)。
说明书
一种社区用地下式污水处理系统
技术领域
本实用新型是一种社区用地下式污水处理系统，属于社区用地下式污水处理系统的创新技术。
背景技术
一般情况下污水处理系统分为干式污水处理系统和湿式污水处理系统两类。干式污水处理系统有独立设备间，便于检修维护巡视。干式污水处理系统又分为合建式污水处理系统和分建式污水处理系统。合建式污水处理系统和分建式污水处理系统的区别在于集水池和设备间是否合建在一起。合建式污水处理系统多用于社区污水提升等小型工程，分建式污水处理系统往往适用于中大型的市政工程。传统的合建式污水处理系统多为圆形便于沉井施工，缺点是设备间内机组布置比较困难，维护人员出入困难，污水管道中的残渣清掏困难。湿式污水处理系统是通过设集水坑的形式，采用潜水泵提升污水。此类污水处理系统无清渣设施，不能后期日常维护，潜水泵的结构特征也导致其可靠性不足，长期运行会带来各种后期使用的问题。
发明内容
本实用新型的目的在于考虑上述问题而提供一种结构简单、紧凑，便于后期巡视、清渣、检修的社区用地下式污水处理系统。本实用新型。
本实用新型的技术方案是：本实用新型的社区用地下式污水处理系统，包括有设置在社区地下的设备间、集水池和清渣操作间，集水池设置在清渣操作间的下方，设备间设置在集水池和清渣操作间的侧边，设备间和清渣操作间共享楼梯，设备间内装设有能抽取集水池内污水的污水泵。
本实用新型与现有技术相比，本实用新型将设备间和清渣操作间的楼梯共享，且采用了安全、可靠、寿命长、便于维修的立式污水泵，且成功的解决了格栅井清渣的麻烦。本实用新型为地下式污水处理系统，仅在地面上留单跑楼梯间，故实际占地面积对社区影响较小，无异味儿和噪声影响。本实用新型投资规模较小，结构简单，紧凑，占地较少，安全可靠，便于后期巡视、清渣、检修，适用于地势平缓地区的中大型居住社区污水提升工程。本实用新型是一种方便使用的社区用地下式污水处理系统。
