申请日2015.09.24
公开(公告)日2016.01.13
IPC分类号C22B7/00; C22B11/00; C22B34/32; C22B23/00; C02F1/04; C02F101/20; C02F101/22; C02F103/16
摘要
本实用新型涉及电镀废水回收设备领域，更具体地说是一种贵金属电镀废水浓缩回收设备，能够将电镀废水中的金、银、铑、钯、铬、镍等重金属分离回收，低耗能、绿色环保，回收处理效果好。螺旋加热管设置在外环槽的内部，外环槽安装在罐体下端的外壁上，高温油充满罐体、外环槽和螺旋加热管之间的间隙。节流阀Ⅰ和离心泵均安装在液管上，液管固定连接在罐体的底端。单向阀Ⅰ安装在进液管上，液位检测装置安装在罐体的外壁上。螺旋冷凝管和排水槽均设置在罐体上端的内部，单向阀Ⅱ和真空泵均安装在排水管上，排水管的一端固定固定连接在罐体的外壁上，并且排水管与排水槽之间连通。排水管的另一端与控制器相连接。节流阀Ⅱ安装在罐体的顶端。

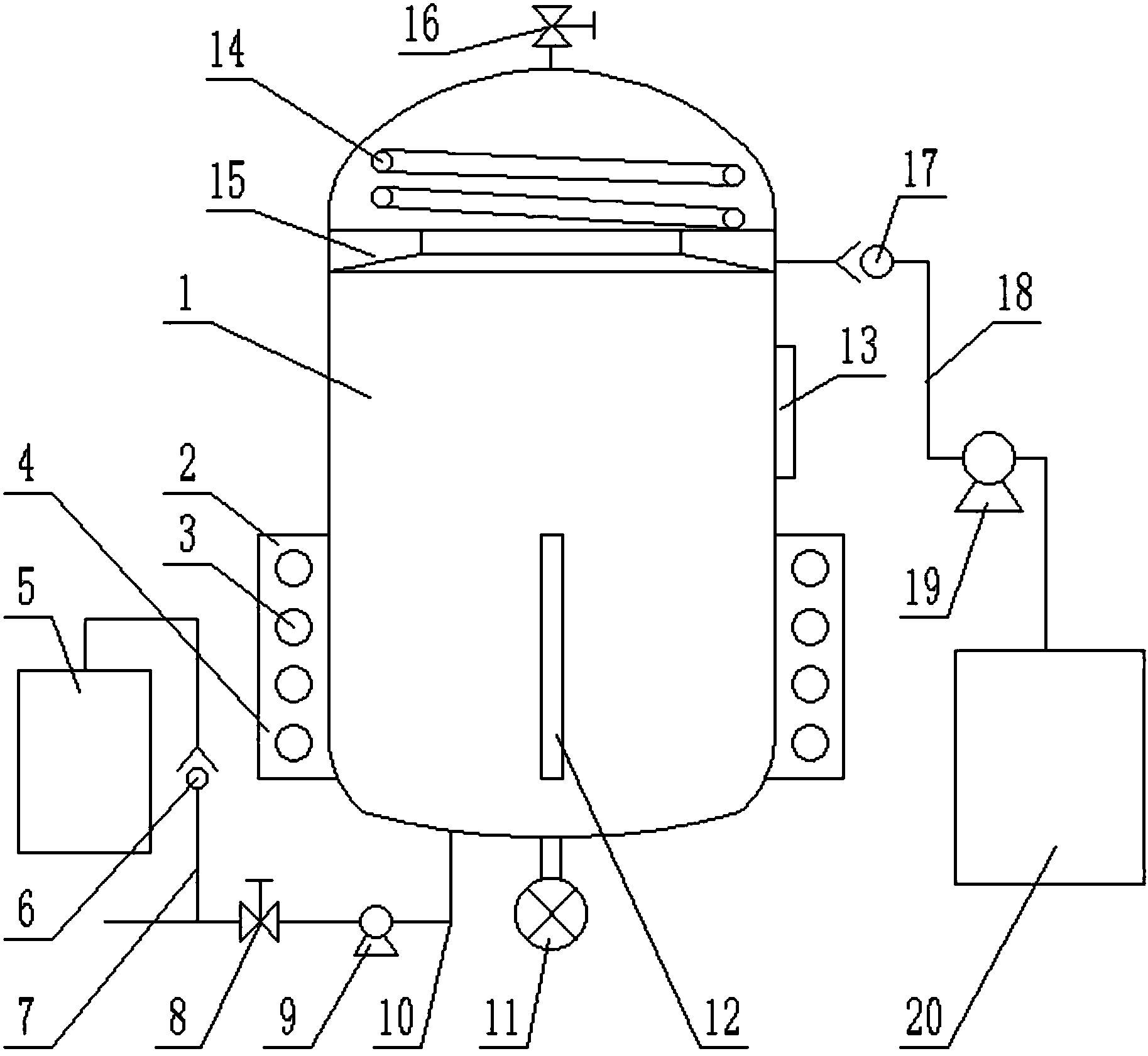

摘要附图
权利要求书
1.一种贵金属电镀废水浓缩回收设备，包括罐体(1)、外环槽(2)、螺旋加热管(3)、高温油(4)、废水池(5)、单向阀Ⅰ(6)、进液管(7)、节流阀Ⅰ(8)、离心泵(9)、液管(10)、排渣装置(11)、液位检测装置(12)、观察窗(13)、螺旋冷凝管(14)、排水槽(15)、节流阀Ⅱ(16)、单向阀 Ⅱ(17)、排水管(18)、真空泵(19)和控制器(20)，其特征在于：液位检测装置(12)包括U形液位管(12-1)、液位感应器Ⅰ(12-2)、液位感应器Ⅱ(12-2)和液位感应器Ⅲ(12-3)，液位感应器Ⅰ(12-2)、液位感应器 Ⅱ(12-2)和液位感应器Ⅲ(12-3)从上到下依次安装在U形液位管(12-1) 上;
螺旋加热管(3)设置在外环槽(2)的内部，外环槽(2)安装在罐体(1) 下端的外壁上，高温油(4)充满罐体(1)、外环槽(2)和螺旋加热管(3) 之间的间隙;排渣装置(11)固定连接在罐体(1)的底端;节流阀Ⅰ(8)和离心泵(9)均安装在液管(10)上，液管(10)固定连接在罐体(1)的底端;单向阀Ⅰ(6)安装在进液管(7)上，进液管(7)的一端固定连接在液管(10) 上，进液管(7)的另一端设置在废水池(5)的内部;液位检测装置(12)安装在罐体(1)的外壁上;观察窗(13)设置在罐体(1)的外壁上，并且观察窗(13)位于外环槽(2)的上方;螺旋冷凝管(14)和排水槽(15)均设置在罐体(1)上端的内部，并且排水槽(15)位于螺旋冷凝管(14)的下方;单向阀Ⅱ(17)和真空泵(19)均安装在排水管(18)上，排水管(18)的一端固定固定连接在罐体(1)的外壁上，并且排水管(18)与排水槽(15)之间连通;排水管(18)的另一端与控制器(20)相连接;节流阀Ⅱ(16)安装在罐体(1) 的顶端。
2.根据权利要求1所述的一种贵金属电镀废水浓缩回收设备，其特征在于：所述的罐体(1)、外环槽(2)和螺旋加热管(3)同轴。
3.根据权利要求1所述的一种贵金属电镀废水浓缩回收设备，其特征在于：所述的液管(10)与罐体(1)的内部连通。
4.根据权利要求1所述的一种贵金属电镀废水浓缩回收设备，其特征在于：所述的液位感应器Ⅰ(12-2)、液位感应器Ⅱ(12-2)和液位感应器Ⅲ(12-3) 的型号相同。
说明书
一种贵金属电镀废水浓缩回收设备
技术领域
本实用新型涉及电镀废水回收设备领域，更具体地说涉及一种贵金属电镀废水浓缩回收设备。
背景技术
在工业电镀生产当中，会产生很多的电镀水洗液、电镀槽液水等含有大量重金属的工业废水。
电镀废水中的重金属难以处理，采用一般的化学法、物理法、活性污泥法、生物膜法以及厌氧生物法也难以实现废水中重金属的零排放，如果这些废水不经过彻底处理就排放在河流中，将会导致生态环境的污染，经过动植物和水流的不断传播，甚至危害人体健康。
发明内容
本实用新型主要解决的技术问题是：提供一种贵金属电镀废水浓缩回收设备，能够将电镀废水中的金、银、铑、钯、铬、镍等重金属分离回收，低耗能、绿色环保，回收处理效果好。
为解决上述技术问题，本实用新型涉及电镀废水回收设备领域，更具体地说是一种贵金属电镀废水浓缩回收设备，包括播罐体、外环槽、螺旋加热管、高温油、废水池、单向阀Ⅰ、进液管、节流阀Ⅰ、离心泵、液管、排渣装置、液位检测装置、观察窗、螺旋冷凝管、排水槽、节流阀Ⅱ、单向阀Ⅱ、排水管、真空泵和控制器，能够将电镀废水中的金、银、铑、钯、铬、镍等重金属分离回收，低耗能、绿色环保，回收处理效果好。
液位检测装置包括U形液位管、液位感应器Ⅰ、液位感应器Ⅱ和液位感应器Ⅲ，液位感应器Ⅰ、液位感应器Ⅱ和液位感应器Ⅲ从上到下依次安装在U形液位管上。
螺旋加热管设置在外环槽的内部，外环槽安装在罐体下端的外壁上，高温油充满罐体、外环槽和螺旋加热管之间的间隙。排渣装置固定连接在罐体的底端。节流阀Ⅰ和离心泵均安装在液管上，液管固定连接在罐体的底端。单向阀 Ⅰ安装在进液管上，进液管的一端固定连接在液管上，进液管的另一端设置在废水池的内部。液位检测装置安装在罐体的外壁上。观察窗设置在罐体的外壁上，并且观察窗位于外环槽的上方。螺旋冷凝管和排水槽均设置在罐体上端的内部，并且排水槽位于螺旋冷凝管的下方。单向阀Ⅱ和真空泵均安装在排水管上，排水管的一端固定固定连接在罐体的外壁上，并且排水管与排水槽之间连通。排水管的另一端与控制器相连接。节流阀Ⅱ安装在罐体的顶端。
作为本技术方案的进一步优化，本实用新型一种贵金属电镀废水浓缩回收设备所述的罐体、外环槽和螺旋加热管同轴。
作为本技术方案的进一步优化，本实用新型一种贵金属电镀废水浓缩回收设备所述的液管与罐体的内部连通。
作为本技术方案的进一步优化，本实用新型一种贵金属电镀废水浓缩回收设备所述的液位感应器Ⅰ、液位感应器Ⅱ和液位感应器Ⅲ的型号相同。
本实用新型一种贵金属电镀废水浓缩回收设备的有益效果为：
本实用新型一种贵金属电镀废水浓缩回收设备，能够将电镀废水中的金、银、铑、钯、铬、镍等重金属分离回收，低耗能、绿色环保，回收处理效果好。
