申请日2015.08.27
公开(公告)日2016.02.10
IPC分类号C02F9/02
摘要
本实用新型公开了一种气井污水处理装置，其包括废水收集部、与所述废水收集部相连接的过滤处理部和与所述过滤处理部相连接的储水部;并且，在所述过滤处理部中设置有用于过滤气井污水的过滤装置;其中，所述过滤装置包括沿污水前进的方向依次设置的用于捕集悬浮物的捕油层、用于过滤可见杂质的砂过滤层、用于过滤细小杂质并提高水透明度的精细过滤层和用于过滤收集遗漏杂质的净化层。本实用新型将气井废水经过捕油层、砂过滤层、精细过滤层和净化层进行四个层次过滤，降低了废水的浊度，除去了油、泥等杂质，经处理后的废水对起泡剂的起泡力，泡沫稳定性，携液能力无明显影响，可以再次用于稀释泡排药剂;具有良好的经济效益和环境效益。
权利要求书

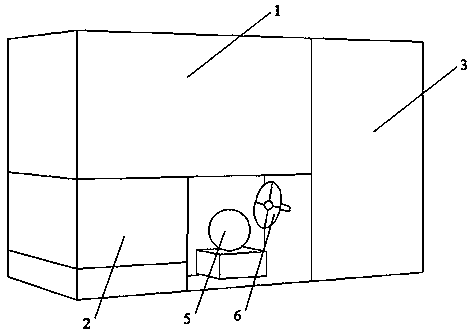

1.一种气井污水处理装置，其特征在于，其包括废水收集部(1)、与所述废水收集部(1)相连接的过滤处理部(2)和与所述过滤处理部(2)相连接的储水部(3);
并且，在所述过滤处理部(2)中设置有用于过滤气井污水的过滤装置(4);其中，所述过滤装置(4)包括沿污水前进的方向依次设置的用于捕集悬浮物的捕油层(410)、用于过滤可见杂质的砂过滤层(420)、用于过滤细小杂质并提高水透明度的精细过滤层(430)和用于过滤收集遗漏杂质的净化层(440)。
2.根据权利要求1所述的一种气井污水处理装置，其特征在于，所述捕油层(410)具有由棕垫和毡垫形成的网状结构，并且在所述由棕垫和毡垫形成的网状结构的边缘设置有不锈钢封边。
3.根据权利要求1所述的一种气井污水处理装置，其特征在于，所述砂过滤层(420)由均匀铺置于所述捕油层(410)和所述精细过滤层(430)之间的、经过水洗的砂形成。
4.根据权利要求1所述的一种气井污水处理装置，其特征在于，所述精细过滤层(430)由至少两层过滤网、两层过滤布、两层过滤棉和一层活性过滤物组成。
5.根据权利要求1所述的一种气井污水处理装置，其特征在于，所述净化层(440)为由至少两层过滤棉通过橡胶密封而形成的抽屉式的过滤网结构。
6.根据权利要求1至5之一所述的一种气井污水处理装置，其特征在于，在所述储水部(3)上设置有清洗孔(310)和封板(320);所述封板(320)通过螺栓与所述储水部(3)相连接，用于对所述清洗孔(310)进行密封。
7.根据权利要求1至5之一所述的一种气井污水处理装置，其特征在于，所述气井污水处理装置还包括水泵，用于抽取所述储水部(3)中储存的水。
8.根据权利要求1至5之一所述的一种气井污水处理装置，其特征在于，所述捕油层(410)的尺寸为1.5m×0.8m×0.05m。
9.根据权利要求1至5之一所述的一种气井污水处理装置，其特征在于，所述砂过滤层(420)的尺寸为1.5m×0.8m×0.6m。
10.根据权利要求1至5之一所述的一种气井污水处理装置，其特征在于，所述精细过滤层(430)的尺寸为1.5m×0.8m×0.05m。
说明书
气井污水处理装置
技术领域
本实用新型涉及气井污水处理技术领域，具体地说，是涉及一种气井污水处理装置。
背景技术
气井中排出的污水一般都含有油、矿化物等有害物质，如果不经过处理或处理不当任意排放必将造成严重的环境污染：氯化物的含量高达几万毫克每升，大量的氯化物排入土壤中，会造成土壤盐碱化，而且由于氯离子活性强，会抑制农作物对氮磷的吸收，因而造成农作物减产，因此把气井采出的废水循环利用是解决气田水对环境造成污染的有效途径，这不仅降低了气田的生产成本，而且满足了国家对环境保护的要求。
另外，从气井中产出的生产废水经排污管线进入污水灌，临时存储在污水罐中，达到一定的量再由罐车直接拉运，由于气田地处城郊，人口众多，经济发达，环境压力较大，且采输井站周围居民较多，含油污水罐易燃易爆，因此将气井生产的废水及时处理并利用，减少安全隐患。
所以，迫切需要研究和开发出一种简易、高效、节能的气井污水处理装置。
实用新型内容
针对现有技术之不足，本实用新型提供了一种气井污水处理装置。
本实用新型采用的技术方案如下：
一种气井污水处理装置，其包括废水收集部、与所述废水收集部相连接的过滤处理部和与所述过滤处理部相连接的储水部;并且，在所述过滤处理部中设置有用于过滤气井污水的过滤装置;其中，所述过滤装置包括沿污水前进的方向依次设置的用于捕集悬浮物的捕油层、用于过滤可见杂质的砂过滤层、用于过滤细小杂质并提高水透明度的精细过滤层和用于过滤收集遗漏杂质的净化层。
根据一个优选的实施方式，所述捕油层具有由棕垫和毡垫形成的网状结构，并且在所述由棕垫和毡垫形成的网状结构的边缘设置有不锈钢封边。
根据一个优选的实施方式，所述砂过滤层由均匀铺置于所述捕油层和所述精细过滤层之间的、经过水洗的砂形成。
根据一个优选的实施方式，所述精细过滤层由至少两层过滤网、两层过滤布、两层过滤棉和一层活性过滤物组成。
根据一个优选的实施方式，所述净化层为由至少两层过滤棉通过橡胶密封而形成的抽屉式的过滤网结构。
根据一个优选的实施方式，在所述储水部上设置有清洗孔和封板;所述封板通过螺栓与所述储水部相连接，用于对所述清洗孔进行密封。
根据一个优选的实施方式，所述气井污水处理装置还包括水泵，用于抽取所述储水部中储存的水。
根据一个优选的实施方式，所述捕油层的尺寸为1.5m×0.8m×0.05m。
根据一个优选的实施方式，所述砂过滤层的尺寸为1.5m×0.8m×0.6m。
根据一个优选的实施方式，所述精细过滤层的尺寸为1.5m×0.8m×0.05m。
与现有技术相比，本实用新型具有以下有益效果：
本实用新型将气井废水经过过滤处理部用捕油层进行初次过滤、用砂过滤层进行砂过滤、用精细过滤层进行精细过滤、用净化层进行精细沉集四个层次过滤，降低了废水的浊度，除去了油、泥等杂质，经处理后的废水对起泡剂的起泡力，泡沫稳定性，携液能力无明显影响，可以再次用于稀释泡排药剂。
