申请日2015.08.26
公开(公告)日2015.11.25
IPC分类号C02F11/12; C02F11/00
摘要
本发明公开了一种用于水处理的污泥碎裂除菌装置，包括壳体，设置在所述壳体顶部的进泥喇叭口和设置在所述壳体底部的泥屑出口，在所述壳体内自上而下依次设有污泥干燥结构、污泥碎裂结构和碎屑除菌结构，所述碎屑除菌结构的出口与所述泥屑出口相连接。本发明的结构简单、使用方便快捷，使污泥始终处理于密封状态完成干燥、碎裂和杀菌，使用稳定性好且可有效对污泥细化除菌，一定程度上可有效的防止污泥再次污染环境，同时也可有效的将污泥变废为可再利用的资源，适用性好，实用性强。
权利要求书

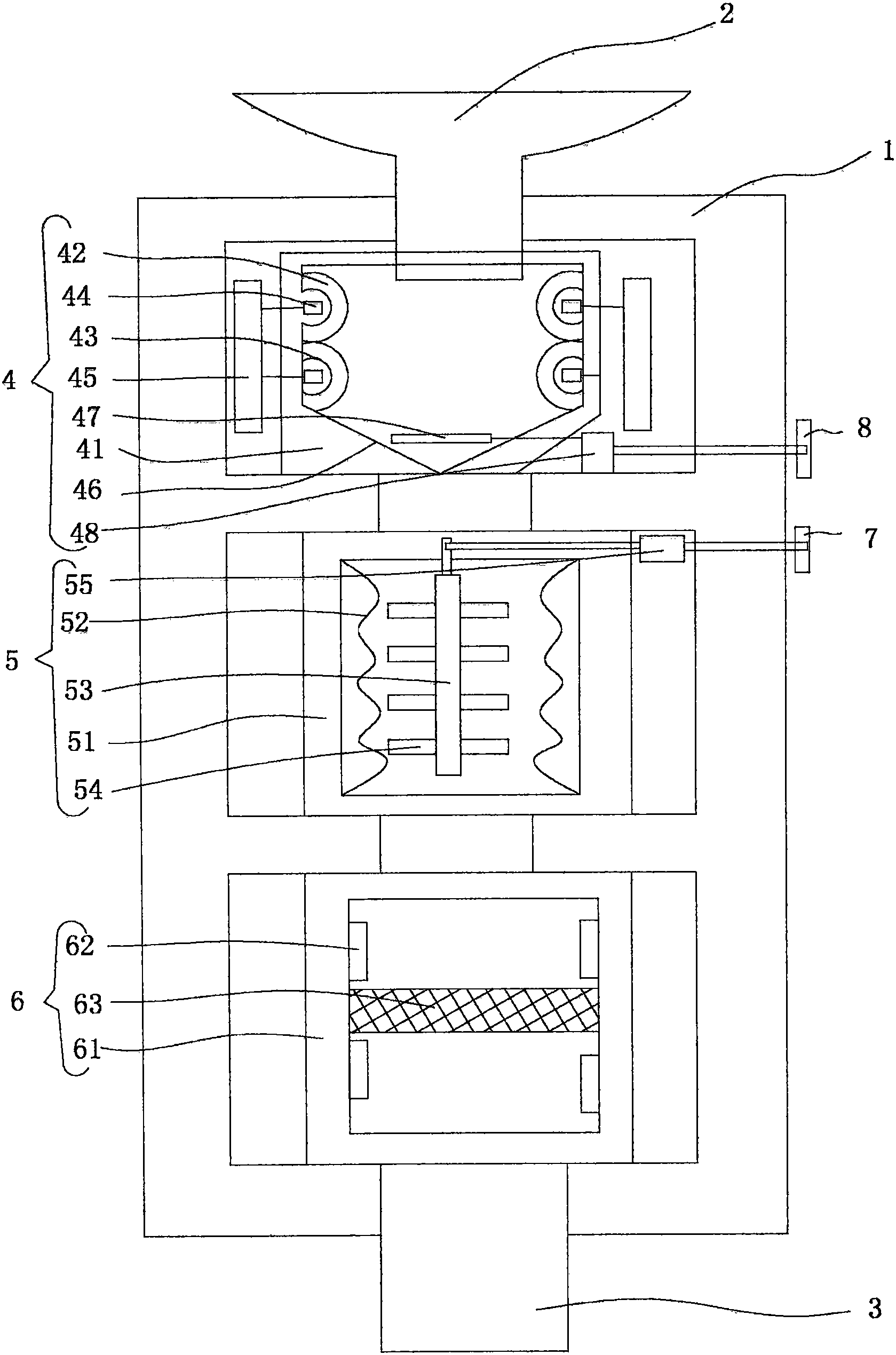

1.一种用于水处理的污泥碎裂除菌装置，包括壳体，设置在所述壳体 顶部的进泥喇叭口和设置在所述壳体底部的泥屑出口，其特征在于：在所 述壳体内自上而下依次设有污泥干燥结构、污泥碎裂结构和碎屑除菌结构， 所述碎屑除菌结构的出口与所述泥屑出口相连接。
2.根据权利要求1所述的用于水处理的污泥碎裂除菌装置，其特征在 于：所述污泥干燥结构包括干燥腔，在所述干燥腔的内壁上设有粘泥凸球， 在所述粘泥凸球内设有空腔，在所述空腔内设有加热器，在所述壳体与所 述干燥腔之间设有与所述加热器相连接的加热温度调节控制器，在所述干 燥腔的底部设有上端大的喇叭状出口，在所述喇叭状出口内设有搅拌棍， 在所述干燥腔与所述壳体之间设有搅拌电机，所述搅拌电机与所述搅拌棍 相连接。
3.根据权利要求2所述的用于水处理的污泥碎裂除菌装置，其特征在 于：所述污泥碎裂结构包括碎裂腔体，在所述碎裂腔体内壁上设有摩擦凸 纹层，在所述碎裂腔体内设有碎裂轴杆，在所述碎裂轴杆上设有碎裂刀片， 在所述碎裂腔体与所述壳体之间设有碎裂电机，所述碎裂电机与所述碎裂 轴杆相连接。
4.根据权利要求3所述的用于水处理的污泥碎裂除菌装置，其特征在 于：所述碎屑除菌结构包括除菌腔体，在所述除菌腔体的内壁上设有紫外 线杀菌灯，在所述除菌腔体的中部设有杀菌网，在所述杀菌网上设有杀菌 药物包裹层。
5.根据权利要求4所述的用于水处理的污泥碎裂除菌装置，其特征在 于：在所述壳体上还设有与所述碎裂电机相连接的调节旋钮。
6.根据权利要求5所述的用于水处理的污泥碎裂除菌装置，其特征在 于：在所述壳体上设有与所述搅拌电机相连接的搅拌速度调节旋钮。
说明书
用于水处理的污泥碎裂除菌装置
技术领域
本发明属于水处理设备技术领域，具体涉及一种用于水处理的污泥碎 裂除菌装置。
背景技术
随着我国水处理技术的逐渐成熟，各种水处理设备发展迅速，在污水 处理过程中一般都会产生污泥，污泥中包含各种物质，由于我国水处理系 统的快速发展，水处理的污泥也在逐年增长，现有技术主要采用取出堆放， 其容易污染环境，而且还会对水资源造成二次污染，故而简单的堆放难以 满足市场的需求，现有技术也有采用重力脱水及机械脱水，从而使污泥快 速干燥，但是现有技术的脱水并不能对污泥中的细菌进行处理，故而一定 程度上也会影响其适用性和实用性，难以满足市场的需求。
发明内容
为了解决上述技术问题，本发明是提供一种结构简单、使用稳定性好 且可有效对污泥细化除菌的用于水处理的污泥碎裂除菌装置。
实现本发明目的的技术方案是一种用于水处理的污泥碎裂除菌装置， 包括壳体，设置在所述壳体顶部的进泥喇叭口和设置在所述壳体底部的泥 屑出口，在所述壳体内自上而下依次设有污泥干燥结构、污泥碎裂结构和 碎屑除菌结构，所述碎屑除菌结构的出口与所述泥屑出口相连接。
所述污泥干燥结构包括干燥腔，在所述干燥腔的内壁上设有粘泥凸球， 在所述粘泥凸球内设有空腔，在所述空腔内设有加热器，在所述壳体与所 述干燥腔之间设有与所述加热器相连接的加热温度调节控制器，在所述干 燥腔的底部设有上端大的喇叭状出口，在所述喇叭状出口内设有搅拌棍， 在所述干燥腔与所述壳体之间设有搅拌电机，所述搅拌电机与所述搅拌棍 相连接。
所述污泥碎裂结构包括碎裂腔体，在所述碎裂腔体内壁上设有摩擦凸 纹层，在所述碎裂腔体内设有碎裂轴杆，在所述碎裂轴杆上设有碎裂刀片， 在所述碎裂腔体与所述壳体之间设有碎裂电机，所述碎裂电机与所述碎裂 轴杆相连接。
所述碎屑除菌结构包括除菌腔体，在所述除菌腔体的内壁上设有紫外 线杀菌灯，在所述除菌腔体的中部设有杀菌网，在所述杀菌网上设有杀菌 药物包裹层。
在所述壳体上还设有与所述碎裂电机相连接的调节旋钮。
在所述壳体上设有与所述搅拌电机相连接的搅拌速度调节旋钮。
本发明具有积极的效果：本发明的结构简单、使用方便快捷，使污泥 始终处理于密封状态完成干燥、碎裂和杀菌，使用稳定性好且可有效对污 泥细化除菌，一定程度上可有效的防止污泥再次污染环境，同时也可有效 的将污泥变废为可再利用的资源，适用性好，实用性强。
