申请日2015.08.26
公开(公告)日2015.12.16
IPC分类号C02F9/14; C02F9/02
摘要
本实用新型公开了一种污水二次初级处理装置，包括沉淀池、柱式上层取水装置、二级污水处理池和弯曲通道，所述沉淀池在竖直方向高度高于二级污水处理池;所述沉淀池内阵列设有若干柱式上层取水装置，柱式上层取水装置包括柱壁部、浮球施力部和止水曲杆部;其中，浮球施力部与止水曲杆部沿柱式上层取水装置的中轴线连续等距布置;所述柱壁部由橡胶止水环、上部溢流孔、球壳形顶盖、进水孔和出水口组成;所述沉淀池的一级出水管通过成弯曲通道与二级污水处理池的二级进水管连接，弯曲通道上设有“V"型的沉淀部;本实用新型无需人工操作，省时省力效率高，结构简单，设计合理，易于实施。
权利要求书

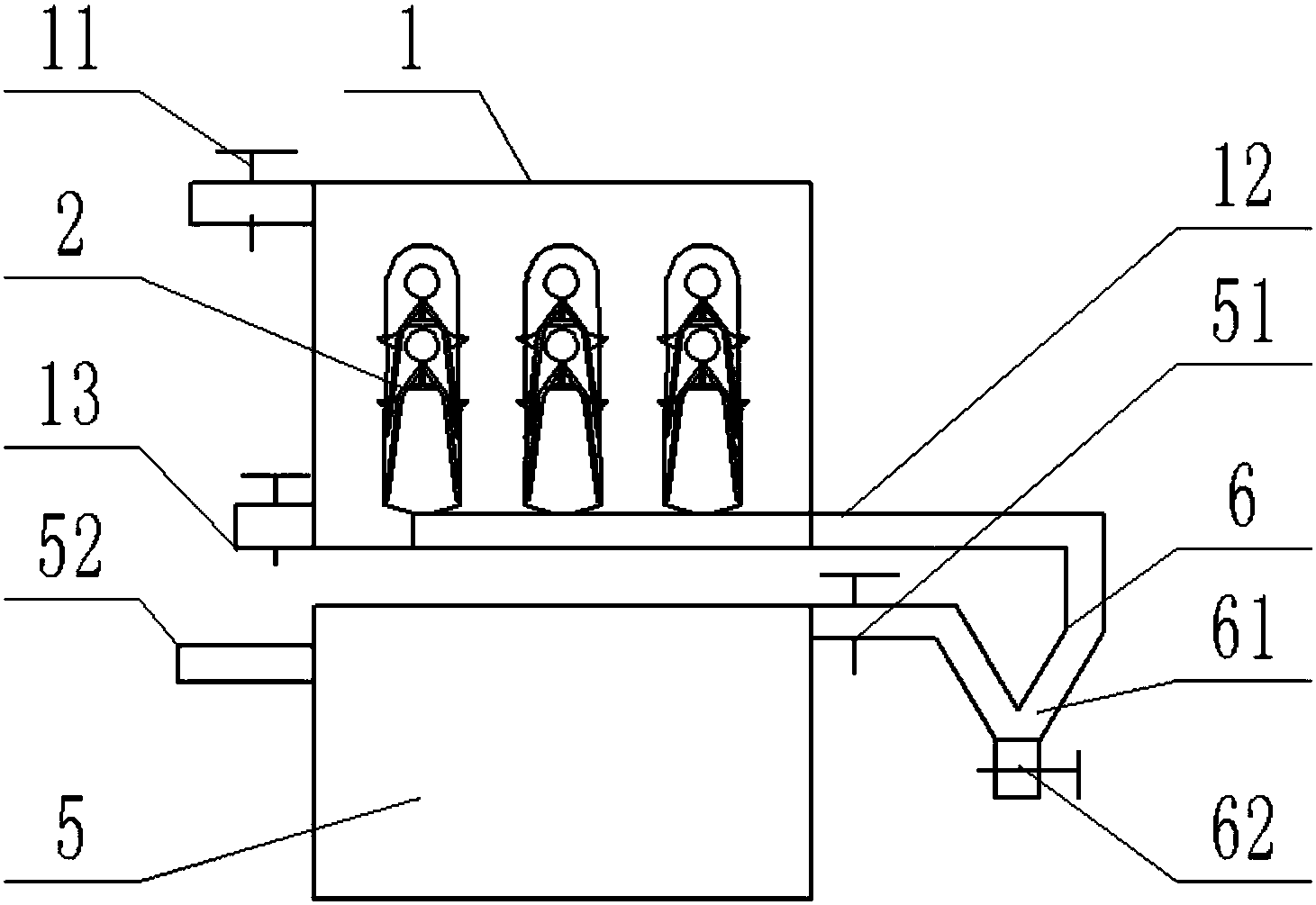

1.一种污水二次初级处理装置，包括沉淀池、柱式上层取水装置、二级污水处理池和弯曲通道，其特征在于，所述沉淀池在竖直方向高度高于二级污水处理池;所述沉淀池内阵列设有若干柱式上层取水装置，柱式上层取水装置包括柱壁部、浮球施力部和止水曲杆部;其中，浮球施力部与止水曲杆部沿柱式上层取水装置的中轴线连续等距布置;所述柱壁部由橡胶止水环、上部溢流孔、球壳形顶盖、进水孔和出水口组成;所述浮球施力部由浮球、连杆和施力盘组成，浮球呈球形或椭球形;所述止水曲杆部由曲杆、止水塞、固定铰支和环形曲柄组成;所述沉淀池左端上部设有一级进水管，沉淀池右端下部设有一级出水管，沉淀池底部设有抽污泥管，二级污水处理池左端上部设有二级进水管，二级污水处理池右端下部设有二级出水管;所述沉淀池的一级出水管通过成弯曲通道与二级污水处理池的二级进水管连接，弯曲通道上设有“V"型的沉淀部，沉淀部的底部设有排泥管。
2.根据权利要求1所述的污水二次初级处理装置，其特征在于，所述施力盘呈上小下大的扁圆台状。
3.根据权利要求1所述的污水二次初级处理装置，其特征在于，所述一级进水管和二级出水管上设有均设有阀门。
说明书
一种污水二次初级处理装置
技术领域
本实用新型涉及污水处理设备领域，具体是一种污水二次初级处理装置。
背景技术
水资源是人类生产生活的最关键资源，可是如今，生态环境遭到严重破坏，水体污染 严重，水资源的保护和水污染的治理成为现代社会最关注的问题。对于在水资源短缺，水 污染又严重的情况下，需要对被污染的水进行处理，使这些被污染的水处理后能重新被利 用。现有技术在对污水分级处理时，一级和二级处理连接一体，或一级处理完成的污水直 接进入二级处理，中间无过渡处理连接，一级物理处理后污水中残留的悬浮或可沉淀的固 体物质会随污水进入二级处理，影响二级或三级处理效果，降低后级污水处理设备寿命， 同时影响污水处理后排放水的质量。
实用新型内容
本实用新型的目的在于提供一种污水二次初级处理装置，以解决上述背景技术中提出 的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种污水二次初级处理装置，包括沉淀池、柱式上层取水装置、二级污水处理池和弯 曲通道，所述沉淀池在竖直方向高度高于二级污水处理池;所述沉淀池内阵列设有若干柱 式上层取水装置，柱式上层取水装置包括柱壁部、浮球施力部和止水曲杆部;其中，浮球 施力部与止水曲杆部沿柱式上层取水装置的中轴线连续等距布置;所述柱壁部由橡胶止水 环、上部溢流孔、球壳形顶盖、进水孔和出水口组成;所述浮球施力部由浮球、连杆和施 力盘组成，浮球呈球形或椭球形;所述止水曲杆部由曲杆、止水塞、固定铰支和环形曲柄 组成;所述沉淀池左端上部设有一级进水管，沉淀池右端下部设有一级出水管，沉淀池底 部设有抽污泥管二级污水处理池左端上部设有二级进水管，二级污水处理池右端下部设有 二级出水管;所述沉淀池的一级出水管通过成弯曲通道与二级污水处理池的二级进水管连 接，弯曲通道上设有“V"型的沉淀部，沉淀部的底部设有排泥管。
进一步的，所述施力盘呈上小下大的扁圆台状。
进一步的，所述一级进水管和二级出水管上设有均设有阀门。
与现有技术相比，本实用新型的柱式上层取水装置始终保证抽取上层水，可以根据水 位自动抽取上层水，节约空间，便与布置;此装置外观呈柱式，浮球等装置均布置在柱内， 在使用时节省体积和空间，只需要相少的伞间即可守奖;沉淀池在竖直方向高度高于二级 污水处理池，污水在自身重力作用下，就可以通过弯曲通道进入二级污水处理池，避免额 外的排水增压设备，降低生产成本，无需人工操作，省时省力效率高，结构简单，设计合 理，易于实施。
