申请日2015.08.26
公开(公告)日2015.12.09
IPC分类号B01D29/35
摘要

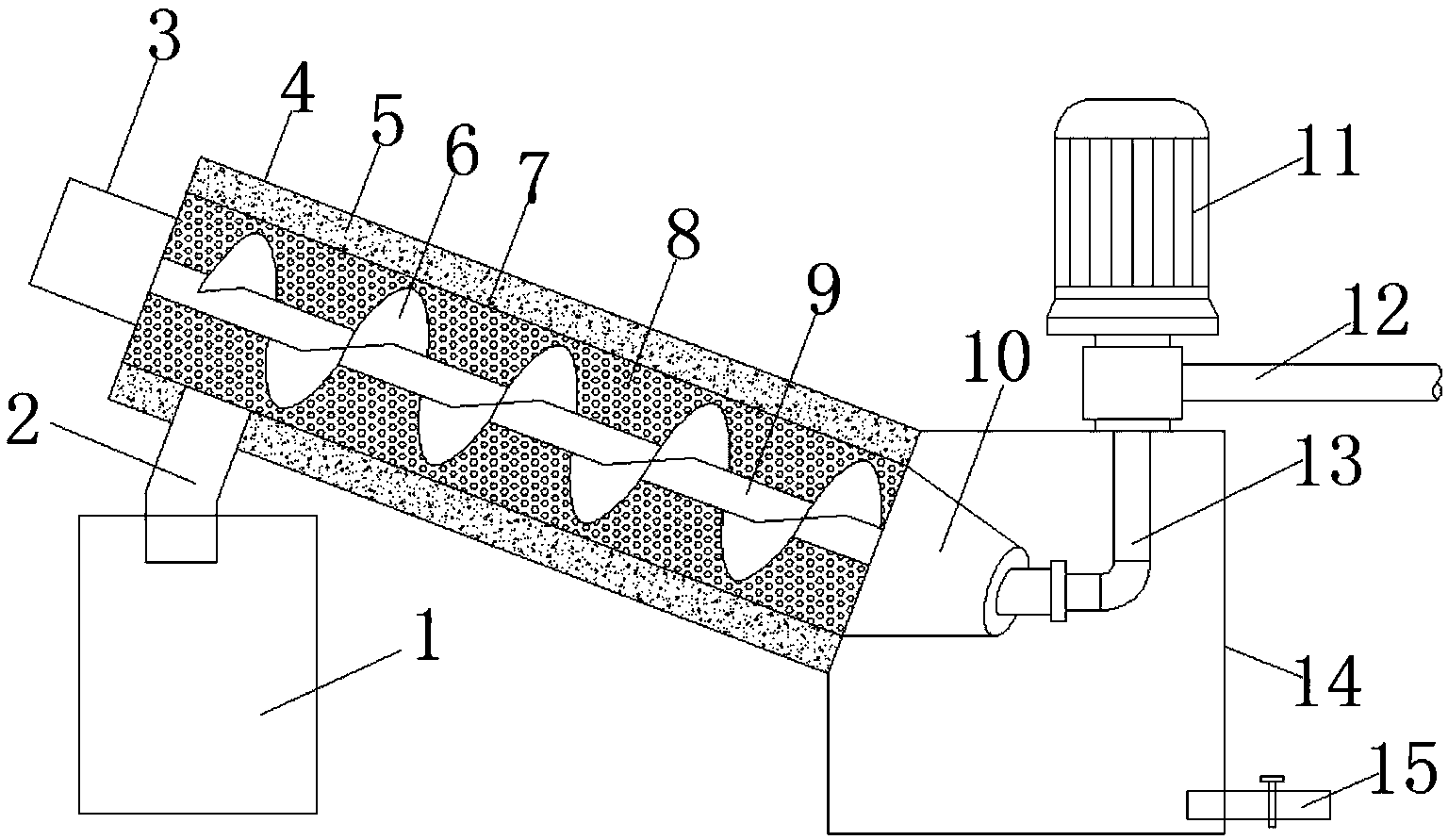

本实用新型公开了一种污水杂物滤除装置，包括回流外筒、过滤滤芯、过滤内筒、螺杆、污水泵和储水箱，所述储水箱上方安装有回流外筒，回流外筒内部焊接有过滤内筒，过滤内筒内壁上均匀设置有若干过滤孔，回流外筒与过滤内筒之间填充有过滤滤芯，所述过滤内筒内部设有螺杆，螺杆上焊接有螺旋桨叶，螺杆上方连接提升电机，所述过滤内筒上端安装有杂物排出管，杂物排出管下方设置杂物桶，过滤内筒底部连接锥形的导液斗，导液斗通过进水管连接污水泵，所述一种污水杂物滤除装置，有效清除污水中的杂物，大大降低人员的劳动力，过滤效果好，效率高，实现污水杂物不间断滤除工作，无需停机清理杂物，且使用寿命长，安全可靠。
权利要求书
1.一种污水杂物滤除装置，包括回流外筒、过滤滤芯、过滤内筒、螺杆、污水泵和 储水箱，其特征在于，所述储水箱上方安装有回流外筒，回流外筒内部焊接有过滤内筒， 过滤内筒内壁上均匀设置有若干过滤孔，回流外筒与过滤内筒之间填充有过滤滤芯，所述 过滤内筒内部设有螺杆，螺杆上焊接有螺旋桨叶，所述螺杆上方连接提升电机，提升电机 安装在回流外筒端部，所述过滤内筒上端安装有杂物排出管，杂物排出管下方设置杂物桶， 所述过滤内筒底部连接锥形的导液斗，导液斗通过进水管连接污水泵，污水泵输入端连接 污水管，储水箱底部安装有排液管。
2.根据权利要求1所述的一种污水杂物滤除装置，其特征在于，所述回流外筒向上 倾斜设置。
3.根据权利要求1所述的一种污水杂物滤除装置，其特征在于，所述回流外筒和过 滤内筒均为柱形结构。
4.根据权利要求1所述的一种污水杂物滤除装置，其特征在于，所述回流外筒底部 连通储水箱。
5.根据权利要求1所述的一种污水杂物滤除装置，其特征在于，所述污水泵设置在储 水箱的上端。
说明书
一种污水杂物滤除装置
技术领域
本实用新型涉及污水处理技术领域，具体是一种污水杂物滤除装置。
背景技术
随着城市建设的发展和人民生活水平的不断提高，城镇污水量与日俱增，各城镇为了 保护和清洁水源，普遍建有污水处理厂，每日处理污水达数万至数百万吨。这部分污水虽 然经过粗、细格栅的过滤，将一定块度的杂物清除出来，一些细小的碎渣和污水中的有机 质存曝气氧化或厌氧发酵的过程中会絮凝成团而飘浮于水面，影响观瞻，并且在和空气接 触继续氧化的过程中散发出二恶英等有害气体，影响环境空气质量。通常各污水处理厂会 采用人工用带把的网袋来清除杂物，但这种措施不是根本的解决办法，费时费力，效率低， 通常的滤除杂物的设备常需要停机清理杂物，造成工作的不连续，影响工作效率。
实用新型内容
本实用新型的目的在于提供一种污水杂物滤除装置，以解决上述背景技术中提出的问 题。
为实现上述目的，本实用新型提供如下技术方案：
一种污水杂物滤除装置，包括回流外筒、过滤滤芯、过滤内筒、螺杆、污水泵和储水 箱，所述储水箱上方安装有回流外筒，回流外筒内部焊接有过滤内筒，过滤内筒内壁上均 匀设置有若干过滤孔，回流外筒与过滤内筒之间填充有过滤滤芯，所述过滤内筒内部设有 螺杆，螺杆上焊接有螺旋桨叶，所述螺杆上方连接提升电机，提升电机安装在回流外筒端 部，所述过滤内筒上端安装有杂物排出管，杂物排出管下方设置杂物桶，所述过滤内筒底 部连接锥形的导液斗，导液斗通过进水管连接污水泵，污水泵输入端连接污水管，储水箱 底部安装有排液管。
作为本实用新型进一步的方案：所述回流外筒向上倾斜设置。
作为本实用新型进一步的方案：所述回流外筒和过滤内筒均为柱形结构。
作为本实用新型进一步的方案：所述回流外筒底部连通储水箱。
作为本实用新型进一步的方案：所述污水泵设置在储水箱的上端。
与现有技术相比，本实用新型的有益效果是：所述一种污水杂物滤除装置，结构简单， 使用和安装方便，有效清除污水中的杂物，大大降低人员的劳动力，过滤效果好，效率高， 实现污水杂物不间断滤除工作，无需停机清理杂物，且使用寿命长，安全可靠。
