申请日2015.09.22
公开(公告)日2016.02.17
IPC分类号B01D36/02; C02F9/02
摘要
本实用新型公开了一种净水机废水回收系统，包括沿水路方向依次连接的第一级滤芯、第二级滤芯、第三级滤芯、第四级滤芯、第五级滤芯，所述第四级滤芯是反渗透膜滤芯，所述反渗透膜滤芯具有废水出口，所述反渗透膜滤芯的废水出口流出的废水分两路，一路接入到第一级滤芯和第二级滤芯之间，另一路排出净水机废水回收系统。所述反渗透膜滤芯的废水出口流出的废水分两路，一路接入到第一级滤芯和第二级滤芯之间，重复进行过滤处理，达到废水回收利用的节水效果，另一路排出净水机废水回收系统，保证净水效果。

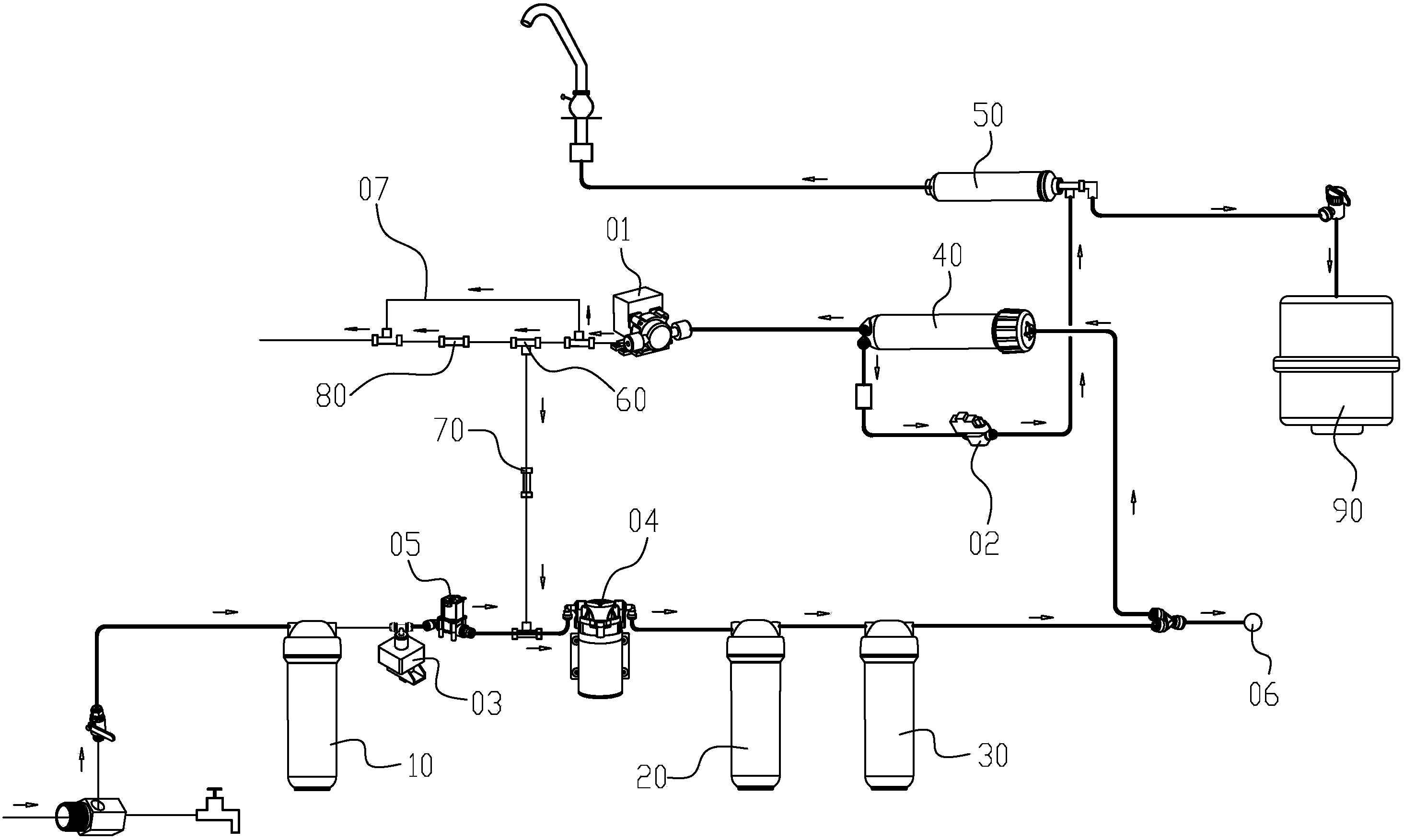

摘要附图
权利要求书
1.一种净水机废水回收系统，包括沿水路方向依次连接的第一级滤芯、第二级滤芯、第三级滤芯、第四级滤芯、第五级滤芯，所述第四级滤芯是反渗透膜滤芯，所述反渗透膜滤芯具有废水出口，其特征在于：所述反渗透膜滤芯的废水出口流出的废水分两路，一路接入到第一级滤芯和第二级滤芯之间，另一路排出净水机废水回收系统。
2.根据权利要求1所述的一种净水机废水回收系统，其特征在于：接入到第一级滤芯和第二级滤芯之间的废水水路当中装有单向阀;排出净水机废水回收系统的废水水路当中装有用于限制排水量的流量阀。
3.根据权利要求2所述的一种净水机废水回收系统，其特征在于：从第五级滤芯排出的净水水量与排出净水机废水回收系统的废水水量之比是2：1。
4.根据权利要求1所述的一种净水机废水回收系统，其特征在于：所述反渗透膜滤芯的废水出口下游连接有三通阀将废水分成两路。
5.根据权利要求4所述的一种净水机废水回收系统，其特征在于：所述反渗透膜滤芯的废水出口和三通阀之间连接有电磁阀;一冲洗水路的进水端连接在电磁阀和三通阀之间，冲洗水路的出水端直接将废水排出净水机废水回收系统;净水机废水回收系统工作时，冲洗水路关闭;需要对净水机废水回收系统清洗时，冲洗水路打开。
6.根据权利要求1或2或3或4所述的一种净水机废水回收系统，其特征在于：还包括连接在第四级滤芯和第五级滤芯之间的储水桶。
7.根据权利要求1所述的一种净水机废水回收系统，其特征在于：第四级滤芯和储水桶之间装有用于关闭净水机废水回收系统电源的高压开关;第一级滤芯和第二级滤芯之间装有用地启动净水机废水回收系统电源的低压开关。
8.根据权利要求1所述的一种净水机废水回收系统，其特征在于：第一级滤芯和第二级滤芯之间装有增压泵，接入到第一级滤芯和第二级滤芯之间的一路废水连接在增压泵上游;第三级滤芯和第四级滤芯之间装有压力表。
9.根据权利要求1所述的一种净水机废水回收系统，其特征在于：第一级滤芯是PP棉滤芯，第二级滤芯是活性炭滤芯，第三级滤芯是PP棉滤芯，第五级滤芯是活性炭滤芯。
10.根据权利要求9所述的一种净水机废水回收系统，其特征在于：第一级滤芯是5微米PP棉滤芯，第三级滤芯是1微米PP棉滤芯。
说明书
一种净水机废水回收系统
技术领域
本实用新型涉及一种净水机废水回收系统，特别是涉及一种具有废水回收功能的净水机废水回收系统。
背景技术
随着社会经济的发展及人们生活水平的提高，健康问题越来越受到人们的关注。其中，饮用水及各种生活用水的质量与人们的健康密切相关，饮水健康尤其得到人们的普遍重视。如果不能对水的质量进行有效控制，则原水中所携带的杂质、有害物质等将严重损害饮用者的身体健康。基于此，产生了许多对水进行各种处理的设备，净水器产品就是对水进行处理的一种设备。
市面上经常能见到具有四级、五级、甚至多级滤芯的净水器，经过多级滤芯的处理，去除水中的杂质或者有害物质，有的净水器产品的滤芯还具有向水中添加矿物质的作用。
现有的较高级的净水器，其RO膜滤芯在对水进行过滤时，会将原水分离出纯净水和废水，纯净水可直接饮用，废水则是直接排掉，存在浪费水源的问题。
实用新型内容
本实用新型提供了一种具有废水回收功能的净水机废水回收系统，其克服了背景技术所存在的不足。本实用新型解决其技术问题所采用的技术方案是：
一种净水机废水回收系统，包括沿水路方向依次连接的第一级滤芯、第二级滤芯、第三级滤芯、第四级滤芯、第五级滤芯，所述第四级滤芯是反渗透膜滤芯，所述反渗透膜滤芯具有废水出口，所述反渗透膜滤芯的废水出口流出的废水分两路，一路接入到第一级滤芯和第二级滤芯之间，另一路排出净水机废水回收系统。
一较佳实施例之中：接入到第一级滤芯和第二级滤芯之间的废水水路当中装有单向阀;排出净水机废水回收系统的废水水路当中装有用于限制排水量的流量阀。
一较佳实施例之中：从第五级滤芯排出的净水水量与排出净水机废水回收系统的废水水量之比是2：1。
一较佳实施例之中：所述反渗透膜滤芯的废水出口下游连接有三通阀将废水分成两路。
一较佳实施例之中：所述反渗透膜滤芯的废水出口和三通阀之间连接有电磁阀;一冲洗水路的进水端连接在电磁阀和三通阀之间，冲洗水路的出水端直接将废水排出净水机废水回收系统;净水机废水回收系统工作时，冲洗水路关闭;需要对净水机废水回收系统清洗时，冲洗水路打开。
一较佳实施例之中：还包括连接在第四级滤芯和第五级滤芯之间的储水桶。
一较佳实施例之中：第四级滤芯和储水桶之间装有用于关闭净水机废水回收系统电源的高压开关;第一级滤芯和第二级滤芯之间装有用地启动净水机废水回收系统电源的低压开关。
一较佳实施例之中：第一级滤芯和第二级滤芯之间装有增压泵，接入到第一级滤芯和第二级滤芯之间的一路废水连接在增压泵上游;第三级滤芯和第四级滤芯之间装有压力表。
一较佳实施例之中：第一级滤芯是PP棉滤芯，第二级滤芯是活性炭滤芯，第三级滤芯是PP棉滤芯，第五级滤芯是活性炭滤芯。
一较佳实施例之中：第一级滤芯是5微米PP棉滤芯，第三级滤芯是1微米 PP棉滤芯。
本技术方案与背景技术相比，它具有如下优点：
1.所述反渗透膜滤芯的废水出口流出的废水分两路，一路接入到第一级滤芯和第二级滤芯之间，重复进行过滤处理，达到废水回收利用的节水效果，另一路排出净水机废水回收系统，保证净水效果。
2.单向阀接入到第一级滤芯和第二级滤芯之间，防止水源回流;流量阀可控制废水的排出净水机废水回收系统的流量，随时控制废水的回收比例。
3.一冲洗水路的进水端连接在电磁阀和三通阀之间，冲洗水路的出水端直接将废水排出净水机废水回收系统;净水机废水回收系统工作时，冲洗水路关闭，废水部分回收，部分排出;需要对净水机废水回收系统清洗时，冲洗水路打开，清洗用的废水直接沿冲洗水路排出，从而保证反渗透膜滤芯的寿命和过滤效果。
4.第一级滤芯和第二级滤芯之间装有增压泵，用于增大水路的水压，使水路具有自吸的功能。
