申请日2015.11.06
公开(公告)日2016.02.17
IPC分类号C02F9/12; C02F11/00; C02F101/20
摘要
本发明公开了一种磁分离式污水处理系统，包括管路相接的废水缓冲池、加药装置、磁混凝反应装置、转鼓磁格栅分离机、磁回收装置及污泥处理设备。本发明利用转鼓磁格栅分离机等设备的综合利用，不仅能够大量、稳定并快速完成重金属废水处理，而且系统紧凑、占地面积小，所采用的磁粉回收装置，能够降低污水处理成本，降低能源损耗。
权利要求书
1.一种磁分离式污水处理系统，其特征在于：包括废水缓冲池、加药装置、磁混凝反应装置、转鼓磁格栅分离机、磁回收装置及污泥处理设备，废水缓冲池的出口端通过第一管路连接在磁混凝反应器的进口端处，加药装置上设有助凝剂存储罐及混凝剂存储罐，助凝剂存储罐的出口端通过第二管路连接在磁混凝反应器的进口端处，混凝剂存储罐的出口端通过第三管路连接在磁混凝反应器的进口端处，磁混凝反应装置的出口端连接在转鼓磁格栅分离机的污水进水口处，转鼓磁格栅分离机上还设有净水排出口及分离机污泥排出口，分离机污泥排出口通过第四管路连接在磁回收装置的进口端，磁回收装置的磁粉排出口通过第五管路连接在磁混凝反应器的进口端处，磁回收装置的污泥排出口通过第六管路连接在污泥处理设备上。
2.根据权利要求1所述的磁分离式污水处理系统，其特征在于：所述转鼓磁格栅分离机包括箱体，箱体的内腔中横向架设有转鼓磁格栅，污水进水口设置在箱体的侧壁上，并与转鼓磁格栅密封连通，转鼓磁格栅包括呈横向旋转支撑在箱体内腔中的格栅中心轴，格栅中心轴上套设有若干个呈间隙排列的磁环，相邻的磁环上端之间设有刮渣齿，刮渣齿的下方设有集渣斗，集渣斗的上端承接口长度不小于所有磁环排列安装后的整体长度，净水排出口设置在低于集渣斗上端承接口高度的任意箱体壁上;所述格栅中心轴沿其轴向方向上还设有螺旋输送机，螺旋输送机的机壳与集渣斗的底部相连通，螺旋输送机的一端伸出箱体，并开设有分离机污泥排出口，螺旋输送机与转鼓磁格栅分别动力连接在螺旋输送机动力机构与转鼓磁格栅动力机构上。
说明书
磁分离式污水处理系统
技术领域
本发明涉及一种污水处理系统，具体涉及一种磁分离式污水处理系统。
背景技术
水资源的匮乏、经济的持续增长、人口的增多，必将导致水价格的不断提高，因此，大力发展污水回用事业，不仅能节约有限的水资源，缓解日趋突出的用水紧张矛盾，而且能减少污水的排放，减轻对周围水体的污染，改善人类居住环境，还能节约大量水资源费。污水回用是促进经济、环境、社会协调发展的重要举措，存在着巨大的商机。
在废水的处理过程中，通常采用化学沉淀法，其存在着所需场地面积大，处理时间长，运行操作繁琐等的缺点。
发明内容
本发明的目的在于克服上述现有技术的不足，提供一种占地面积小、施工方便、能够稳定并快速完成重金属废水处理的磁分离式污水处理系统。

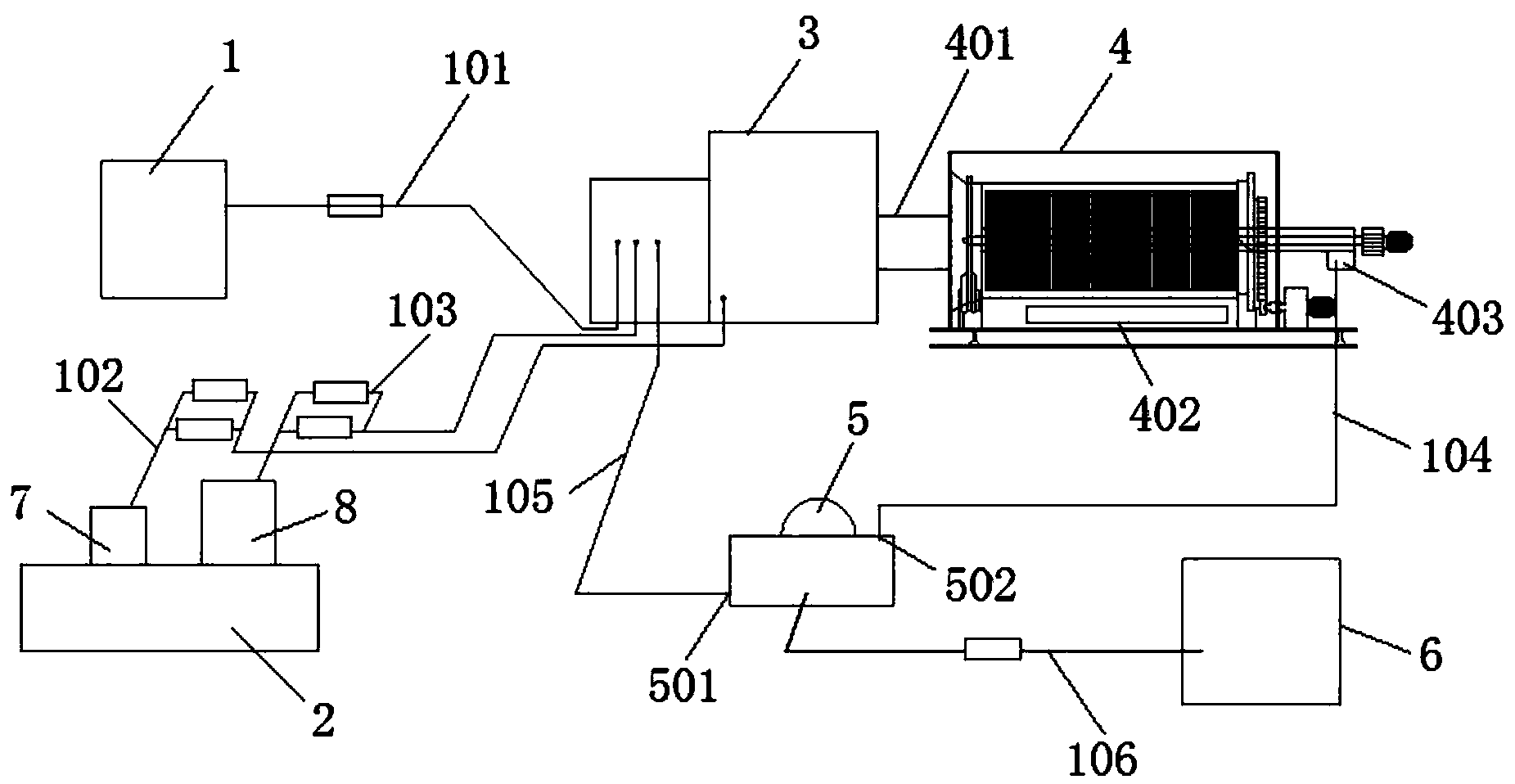

一种磁分离式污水处理系统，包括废水缓冲池、加药装置、磁混凝反应装置、转鼓磁格栅分离机、磁回收装置及污泥处理设备，废水缓冲池的出口端通过第一管路连接在磁混凝反应器的进口端处，加药装置上设有助凝剂存储罐及混凝剂存储罐，助凝剂存储罐的出口端通过第二管路连接在磁混凝反应器的进口端处，混凝剂存储罐的出口端通过第三管路连接在磁混凝反应器的进口端处，磁混凝反应装置的出口端连接在转鼓磁格栅分离机的污水进水口处，转鼓磁格栅分离机上还设有净水排出口及分离机污泥排出口，分离机污泥排出口通过第四管路连接在磁回收装置的进口端，磁回收装置的磁粉排出口通过第五管路连接在磁混凝反应器的进口端处，磁回收装置的污泥排出口通过第六管路连接在污泥处理设备上。
作为上述技术方案的进一步描述：
所述转鼓磁格栅分离机包括箱体，箱体的内腔中横向架设有转鼓磁格栅，污水进水口设置在箱体的侧壁上，并与转鼓磁格栅密封连通，转鼓磁格栅包括呈横向旋转支撑在箱体内腔中的格栅中心轴，格栅中心轴上套设有若干个呈间隙排列的磁环，相邻的磁环上端之间设有刮渣齿，刮渣齿的下方设有集渣斗，集渣斗的上端承接口长度不小于所有磁环排列安装后的整体长度，净水排出口设置在低于集渣斗上端承接口高度的任意箱体壁上;所述格栅中心轴沿其轴向方向上还设有螺旋输送机，螺旋输送机的机壳与集渣斗的底部相连通，螺旋输送机的一端伸出箱体，并开设有分离机污泥排出口，螺旋输送机与转鼓磁格栅分别动力连接在螺旋输送机动力机构与转鼓磁格栅动力机构上。
本发明利用转鼓磁格栅分离机等设备的综合利用，不仅能够大量、稳定并快速完成废水处理，而且系统紧凑、占地面积小，所采用的磁粉回收装置，能够降低污水处理成本，降低能源损耗。
