申请日2015.09.22
公开(公告)日2016.01.27
IPC分类号C02F1/04
摘要
本实用新型涉及一种油污染水处理净化设备，其技术方案是：包括进水管、加热器、蒸发罐、蒸汽管路、冷凝罐、开关、油箱、回流管、提升泵、回流箱和控制阀，进水管通过加热器连接蒸发罐，所述的蒸发罐的顶部通过蒸汽管路连接冷凝罐，所述的冷凝罐的顶部通过开关连接油箱，所述的蒸发罐和冷凝罐的底部分别设有控制阀，控制阀的出口通过回流管连接回流箱，所述的回流箱通过提升泵连接进水管;本实用新型的有益效果是：结构简单，设计合理，制作方便，提高了含油污水的处理效果，节约了生产时间，提高了工作效率，含油污水经过该装置，在蒸发罐、蒸汽管路、冷凝罐之间进行排油，通过回流管实现多次循环作业，提高净化效果。

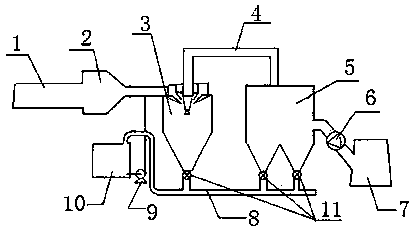

摘要附图
权利要求书
1.一种油污染水处理净化设备，其特征是：包括进水管、加热器、蒸发罐、蒸汽管路、冷凝罐、开关、油箱、回流管、提升泵、回流箱和控制阀，进水管通过加热器连接蒸发罐，所述的蒸发罐的顶部通过蒸汽管路连接冷凝罐，所述的冷凝罐的顶部通过开关连接油箱，所述的蒸发罐和冷凝罐的底部分别设有控制阀，控制阀的出口通过回流管连接回流箱，所述的回流箱通过提升泵连接进水管。
2.根据权利要求1所述的油污染水处理净化设备，其特征是：所述的蒸发罐内部设有条状散热板，散热板之间设有电加热丝，电加热丝呈螺旋状分布，电加热丝连接电机热器。
3.根据权利要求1所述的油污染水处理净化设备，其特征是：所述的冷凝罐内部设有螺旋内壁。
说明书
油污染水处理净化设备
技术领域
本实用新型涉及一种油污水处理设备，特别涉及一种油污染水处理净化设备。
背景技术
随着工业发展的加快，工业废水乱排乱放，造成严重的后果，废水排放严重影响河道，造成河道污染严重，有些工业废水中含有油污，造成鱼类死亡，河道内河水渗透到地下，普通处理方式无法实现油污的清理，效果差，影响地下水的污染，危害人们的身体健康。
发明内容
本实用新型的目的就是针对现有技术存在的上述缺陷，提供一种油污染水处理净化设备，结构简单，设计合理，制作方便，提高了含油污水的处理效果。
其技术方案是：包括进水管、加热器、蒸发罐、蒸汽管路、冷凝罐、开关、油箱、回流管、提升泵、回流箱和控制阀，进水管通过加热器连接蒸发罐，所述的蒸发罐的顶部通过蒸汽管路连接冷凝罐，所述的冷凝罐的顶部通过开关连接油箱，所述的蒸发罐和冷凝罐的底部分别设有控制阀，控制阀的出口通过回流管连接回流箱，所述的回流箱通过提升泵连接进水管。
上述的蒸发罐内部设有条状散热板，散热板之间设有电加热丝，电加热丝呈螺旋状分布，电加热丝连接电机热器。
上述的冷凝罐内部设有螺旋内壁，提高冷凝效果。
本实用新型的有益效果是：结构简单，设计合理，制作方便，提高了含油污水的处理效果，节约了生产时间，提高了工作效率，含油污水经过该装置，在蒸发罐、蒸汽管路、冷凝罐之间进行排油，通过回流管实现多次循环作业，提高净化效果。
