申请日2015.11.06
公开(公告)日2016.02.10
IPC分类号C02F1/02
摘要
本发明公开了一种连续式生物废水灭活系统，包括原水槽、泵、预热装置、终端换热器、保温灭活装置、蒸汽供给装置、回水槽和排水处理装置。存于所述原水槽的生物废液通过所述泵传输，依次经过所述预热装置、所述终端换热器和所述保温灭活装置。所述蒸汽供给装置提供蒸汽给所述终端换热器，用以对流经所述终端换热器的生物废液加热至预设温度;蒸汽液化后进入所述回水槽;所述保温灭活装置对进入的生物废液进行活性物质杀灭后传输至所述预热装置;所述预热装置利用接收自所述保温灭活装置的生物废液对由所述泵传输过来的后一级生物废液进行预热。本发明使生物废水在流动过程中有效灭活的同时大大节省能源，也减少烧结现象的发生。
权利要求书
1.一种连续式生物废水灭活系统，其特征在于，包括：接收生物废液的原水槽、连接所述原水槽的泵、连接所述泵的预热装置、连接所述预热装置的终端换热器、连接所述终端换热装置和所述预热装置的保温灭活装置、蒸汽供给装置、回水槽和排水处理装置，其中，
生物废液通过所述泵传输，依次经过所述预热装置、所述终端换热器和所述保温灭活装置后，再进入所述预热装置，最终至所述排水处理装置;
所述蒸汽供给装置提供蒸汽给所述终端换热器，用以对流经所述终端换热器的生物废液加热至预设温度;蒸汽液化后进入所述回水槽;
所述保温灭活装置对进入的生物废液进行活性物质杀灭后传输至所述预热装置;
所述预热装置利用接收自所述保温灭活装置的生物废液对由所述泵传输过来的后一级生物废液进行预热。
2.根据权利要求1所述的连续式生物废水灭活系统，其特征在于，所述预设温度大于135℃。
3.根据权利要求2所述的连续式生物废水灭活系统，其特征在于，所述保温灭活装置内设供生物废液流通的管道，生物废液流经该管道的时间大于等于90秒;所述保温灭活装置将流经所述管道的生物废液的温度保持在135℃以上。
4.根据权利要求1所述的连续式生物废水灭活系统，其特征在于，所述预热装置包括依次相接的多个预热用换热器。
说明书
一种连续式生物废水灭活系统
技术领域
本发明涉及生物废水处理领域，尤其涉及生物废水灭活系统。
背景技术
传统的生物废水处理(病毒，细菌等生物活性物质的灭活)方式主要采用批次式灭活的方式或化学方法处理。批次式灭活是将所有的生物废水集中在一个压力容器中，通过蒸汽加热达到121度以上保持30分钟从而进行灭活的方式。其灭活的处理量较小，处理周期长，而且灭活过程中需要耗费大量的蒸汽，灭活后又要使用大量的冷却水降温到40度以下才可以排放，整个过程需要耗费大量的能源。同时，生物活性物质在灭菌过程中容易烧结在管壁上，不宜清理。
发明内容
本发明的目的在于提供一种连续式灭活的系统，使生物废水在流动过程中有效灭活的同时大大节省能源，也减少烧结现象的发生。
实现上述目的的技术方案是：

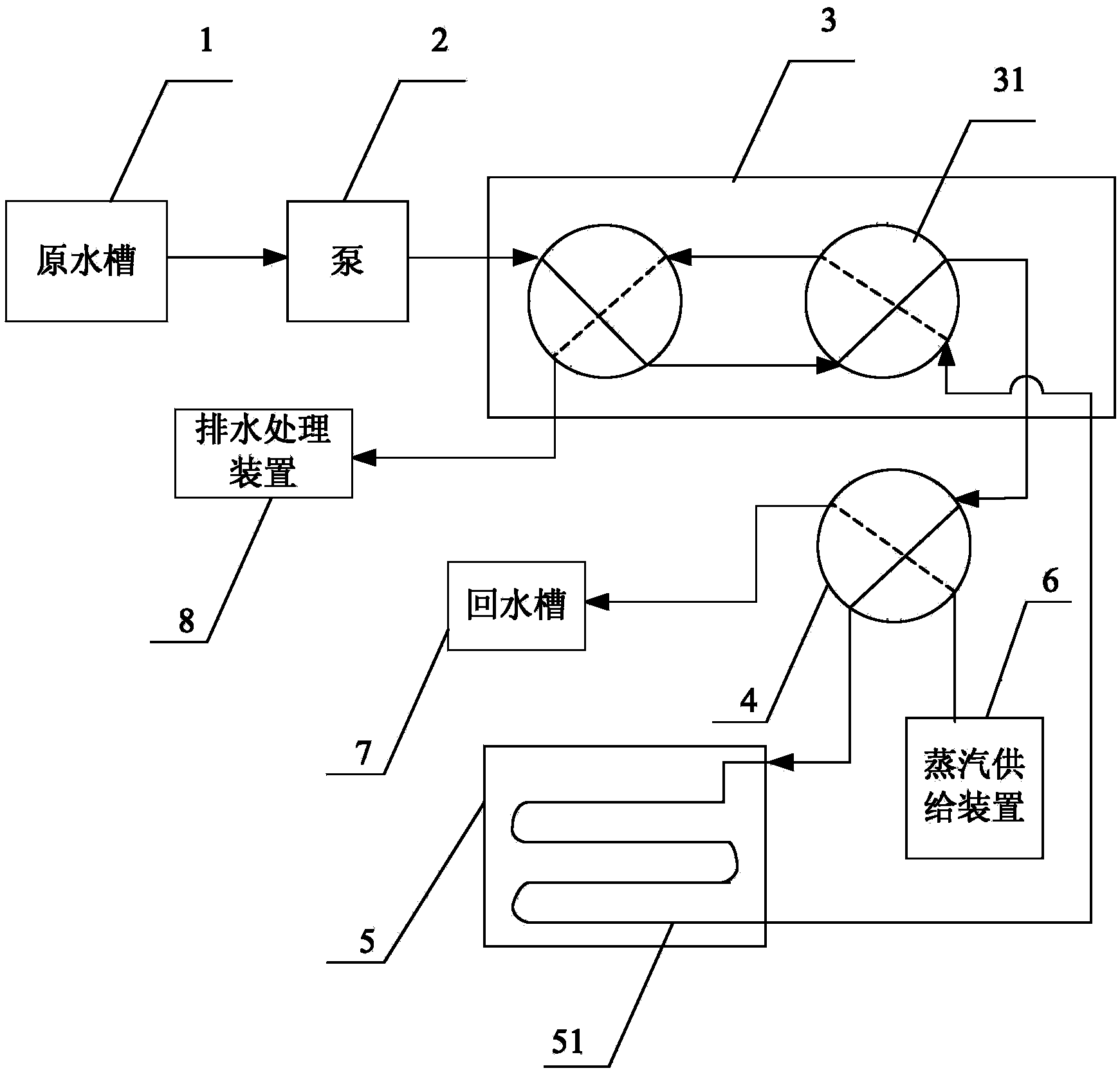

一种连续式生物废水灭活系统，包括：接收生物废液的原水槽、连接所述原水槽的泵、连接所述泵的预热装置、连接所述预热装置的终端换热器、连接所述终端换热装置和所述预热装置的保温灭活装置、蒸汽供给装置、回水槽和排水处理装置，其中，
生物废液通过所述泵传输，依次经过所述预热装置、所述终端换热器和所述保温灭活装置后，再进入所述预热装置，最终至所述排水处理装置;
所述蒸汽供给装置提供蒸汽给所述终端换热器，用以对流经所述终端换热器的生物废液加热至预设温度;蒸汽液化后进入所述回水槽;
所述保温灭活装置对进入的生物废液进行活性物质杀灭后传输至所述预热装置;
所述预热装置利用接收自所述保温灭活装置的生物废液对由所述泵传输过来的后一级生物废液进行预热。
在上述的连续式生物废水灭活系统中，所述预设温度大于135℃。
在上述的连续式生物废水灭活系统中，所述保温灭活装置内设供生物废液流通的管道，生物废液流经该管道的时间大于等于90秒;所述保温灭活装置将流经所述管道的生物废液的温度保持在135℃以上。
在上述的连续式生物废水灭活系统中，所述预热装置包括依次相接的多个预热用换热器。
本发明的有益效果是：本发明利用换热技术使用灭活后生物废水预热后一级废水至一定的温度，同时使得灭活后的生物废水降温至排放温度，大大减少了灭活过程中蒸汽和冷却水的耗量，节约能源，而且生物废水以一定的速度在管路中流动灭活，减少了烧结现象的发生。
