申请日2015.09.22
公开(公告)日2016.01.06
IPC分类号B01D29/11
摘要
本实用新型公开了一种污水分离机构，包括入水口、滤筒、滤网和气囊机构，所述入水口向滤网内抽入污水，入水口与导向气缸相连接，所述导向气缸连接有导向挤压机构，所述气囊连接有气囊上盖板和气囊下盖板，所述滤筒底部设有控制阀，所述气囊上盖板下端面连接有两个拉伸弹簧机构，并与气囊下盖板上表面相连，所述导向挤压机构穿过气囊上盖板，并设有气囊进排气口，避免了应力集中，得到了较理想的结果，每天可处理污水300t以上，是一种高效的污水处理机构，且该污水分离机构已经运用于某移动式污水处理车上，取得了良好的环境效益。

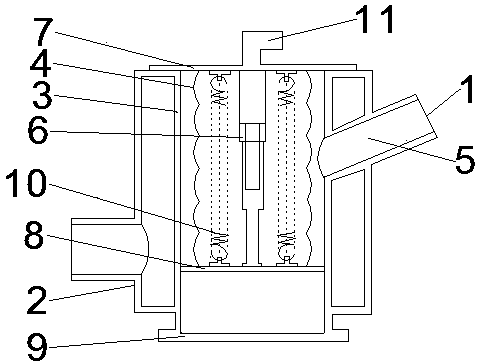

摘要附图
权利要求书
1.一种污水分离机构，其特征在于：包括入水口(1)、滤筒(2)、滤网(3)和气囊机构(4)，所述入水口(1)向滤网(3)内抽入污水，入水口(1)与导向气缸(5)相连接，所述导向气缸(5)连接有导向挤压机构(6)，所述气囊(4)连接有气囊上盖板(7)和气囊下盖板(8)，所述滤筒(2)底部设有控制阀(9)，所述气囊上盖板(7)下端面连接有两个拉伸弹簧机构(10)，并与气囊下盖板(8)上表面相连，所述导向挤压机构(6)穿过气囊上盖板(7)，并设有气囊进排气口(11)。
2.根据权利要求1所述的一种污水分离机构，其特征在于：所述的气囊(4)在过滤时处于收缩状态，污水抽满时，所述导向缸(5)内充满高压气体。
3.根据权利要求1所述的一种污水分离机构，其特征在于：所述的气囊下盖板(8)可沿着滤网(3)的轴线来回运动。
说明书
一种污水分离机构
技术领域
本实用新型涉及环保技术领域，特别是一种污水分离机构。
背景技术
城市生活污水处理变得越来越重要，据测算，城镇供水的80%转化为污水，经收集处理后，其中70%可再循环利用。可移动作业的污水处理车能够较好地处理分散的城市污水，有效实现污水循环再利用，而污水分离机构直接影响污水处理车的污水分离效率，因此设计实用、高效的污水分离机构能够有效地保证污水处理车的可靠性和可操作性。目前污水分离方法主要包括自然沉降法、离心分离法、真空抽吸法、滤网拦截过滤法和磁分离技术等物理分离法，以及絮凝沉淀、药物处理等化学分离法。物理方法可操作性强，能够通过合理的机械机构实现污水的固液分离。但是现有的设备工作效率低，没有很好的环境效应。
发明内容
本实用新型的目的在于克服现有技术的缺点，提供一种污水分离机构。
本实用新型的目的通过以下技术方案来实现：一种污水分离机构，包括入水口、滤筒、滤网和气囊机构，所述入水口向滤网内抽入污水，入水口与导向气缸相连接，所述导向气缸连接有导向挤压机构，所述气囊连接有气囊上盖板和气囊下盖板，所述滤筒底部设有控制阀，所述气囊上盖板下端面连接有两个拉伸弹簧机构，并与气囊下盖板上表面相连，所述导向挤压机构穿过气囊上盖板，并设有气囊进排气口。
在上述方案基础上优选，所述的气囊在过滤时处于收缩状态，污水抽满时，所述导向缸内充满高压气体。
在上述方案基础上优选，所述的气囊下盖板可沿着滤网的轴线来回运动。
根据上述技术方案，本实用新型与现有技术相比具有的有益效果是：本实用新型采用传统理论计算与有限元相结合的方法，对污水分离机构的重要承载部件，即拉伸弹簧进行了具体设计和改进，尤其是钩环处，避免了应力集中，得到了较理想的结果，每天可处理污水300t以上，是一种高效的污水处理机构，且该污水分离已经运用于某移动式污水处理车上，取得了良好的环境效益。
