申请日2015.09.22
公开(公告)日2016.01.06
IPC分类号C02F1/24
摘要
本实用新型公开了一种加压气溶式污水处理装置，由气浮箱、污水箱、进水装置、溶气加压罐、不锈钢支架、加压罐进水装置、加压罐进气装置、加压罐出水装置、回水管和控制系统组成;进水装置将污水从污水箱输送至气浮箱左侧上部，加压罐进水装置将污水从气浮箱右侧底部抽送至溶气加压罐顶部，加压罐进气装置将压缩空气输送至溶气加压罐中部，溶气水经由加压罐出水装置将溶气水运送至气浮箱中部，气浮箱右侧上部排出废渣，多余污水自回水管回流至污水箱。本实用新型所述的一种加压气溶式污水处理装置结构简单，设计合理，处理效率高，安全可控，适合多类污水处理。

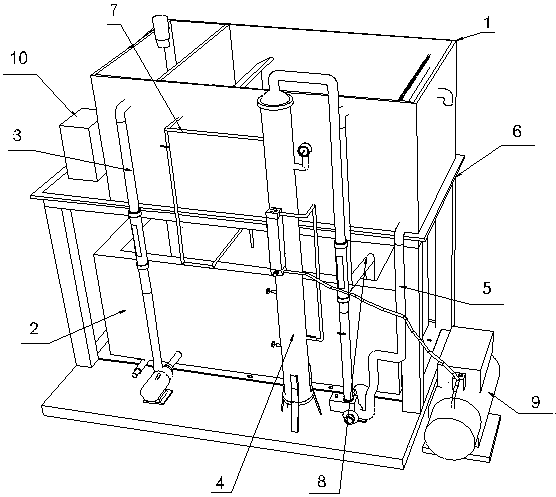

摘要附图
权利要求书
1.一种加压气溶式污水处理装置，其特征在于，包括位于不锈钢支架(6)底部的污水箱(2)，位于污水箱(2)上方的气浮箱(1)，连接污水箱(2)与气浮箱(1)的进水装置(3)，连接气浮箱(1)与溶气加压罐(4)的加压罐进水装置(5)，连接气浮箱(1)与污水箱(2)的回水管(8)，连接溶气加压罐(4)的加压罐进气装置(9)，连通气浮箱(1)和溶气加压罐(4)的加压罐出水装置(7)，以及位于气浮箱(1)左侧的控制系统(10);所述的气浮箱(1)中部设有分隔装置。
2.根据权利要求1所述的一种加压气溶式污水处理装置，其特征在于，所述分隔装置包括设置在所述气浮箱(1)中部的分隔挡板，所述分隔挡板垂直于气浮箱(1)底面，且与前后箱壁无缝焊接。
3.根据权利要求2所述的一种加压气溶式污水处理装置，其特征在于，所述分隔挡板包括：第一档板(1-2)、第二档板(1-3);所述第一档板(1-2)上端与气浮箱(1)上檐口齐平，第一档板(1-2)底端与气浮箱(1)箱底存在有2cm-15cm的距离;所述的第二档板(1-3)位于第一档板(1-2)右侧20cm-50cm之间，第二档板(1-3)下端与气浮箱(1)底部无缝焊接，第二档板(1-2)上端向右成锐角弯曲，第二档板(1-3)高度低于第一档板(1-2)，第二档板(1-3)与第一档板(1-2)高度差为2cm-10cm。
4.据权利要求1所述的一种加压气溶式污水处理装置，其特征在于，所述气浮箱(1)右侧上部设有槽体(1-4)、集渣孔(1-5)、排渣孔(1-6);所述槽体(1-4)为L型结构，槽体(1-4)前后两端分别与气浮箱(1)前后壁无缝焊接，槽体(1-4)右侧与气浮箱(1)右侧厢壁无缝焊接;所述集渣孔(1-5)位于槽体(1-4)左侧槽壁上部，集渣孔(1-5)为均匀排列的贯穿槽体(1-4)的半圆柱形中空结构，集渣孔(1-5)数量为10-40个;所述排渣孔(1-6)位于气浮箱(1)右侧厢壁，排渣孔(1-6)底部高于槽体(1-4)底端，排渣孔(1-6)左端位于槽体(1-4)内部，向右贯通气浮箱(1)延伸到气浮箱(1)外部。
5.根据权利要求1所述的一种加压气溶式污水处理装置，其特征在于，所述的气浮箱(1)左侧厢壁上部设有水位传感器(1-1)，所述水位传感器(1-1)与气浮箱(1)上檐口的距离为3cm-5cm，水位传感器(1-1)与控制系统(10)通过导线连接。
6.根据权利要求1所述的一种加压气溶式污水处理装置，其特征在于，所述的溶气加压罐(4)罐体上部设有压力传感器(4-1)，所述压力传感器(4-1)与控制系统(10)通过导线连接。
说明书
一种加压气溶式污水处理装置
技术领域
本发明属于污水处理装置领域，具体涉及一种加压气溶式污水处理装置。
背景技术
水污染是指排入水体的污染物在数量上超过该物质在水体中的本底含量和水体的环境容量，从而导致水体的物理性质、化学性质和生物学性质发生变化，使水体固有的生态系统和水体功能受到破坏。
近年来，我国有关部门在水源保护方面作了许多工作，但是，由于各种条件的制约，全国水源污染仍呈发展趋势，有90%以上的城市水域污染严重，近50%的重点城镇水源水质不符合饮用水源的水质标准。由此可见，虽然近年来我国在水污染防治方面做了许多工作，但不少江河湖泊的水质仍在逐渐变差。在这种情况下，在我国淡水资源本来就十分紧缺的前提下，完全不使用受到污染的淡水水源越来越不可能。也就是说，我国自来水厂不得不面临着使用更多的水质不符合要求的受污染原水作为生活饮用水的水源。
目前，我国污水处理面临三个最突出的问题：1)资金严重不足;2)污水处理水平低;3)污水处理的运行机制不合理。
发明内容
为了解决上述技术问题，本发明提供一种加压气溶式污水处理装置，所述一种加压气溶式污水处理装置，包括位于不锈钢支架6底部的污水箱2，位于污水箱2上方的气浮箱1，连接污水箱2与气浮箱1的进水装置3，连接气浮箱1与溶气加压罐4的加压罐进水装置5，连接气浮箱1与污水箱2的回水管8，连接溶气加压罐4的加压罐进气装置9，连通气浮箱1和溶气加压罐4的加压罐出水装置7，以及位于气浮箱1左侧的控制系统10;所述的气浮箱1中部设有分隔装置。
进一步地，所述分隔装置包括设置在所述气浮箱1中部的分隔挡板，所述分隔挡板垂直于气浮箱1底面，且与前后箱壁无缝焊接。
进一步地，所述分隔挡板包括：第一档板1-2、第二档板1-3;所述第一档板1-2上端与气浮箱1上檐口齐平，第一档板1-2底端与气浮箱1箱底存在有2cm-15cm的距离;所述的第二档板1-3位于第一档板1-2右侧20cm-50cm之间，第二档板1-3下端与气浮箱1底部无缝焊接，第二档板1-2上端向右成锐角弯曲，第二档板1-3高度低于第一档板1-2，第二档板1-3与第一档板1-2高度差为2cm-10cm。
进一步的，所述气浮箱1右侧上部设有槽体1-4、集渣孔1-5、排渣孔1-6;所述槽体1-4为L型结构，槽体1-4前后两端分别与气浮箱1前后壁无缝焊接，槽体1-4右侧与气浮箱1右侧厢壁无缝焊接;所述集渣孔1-5位于槽体1-4左侧槽壁上部，集渣孔1-5为均匀排列的贯穿槽体1-4的半圆柱形中空结构，集渣孔1-5数量为10-40个;所述排渣孔1-6位于气浮箱1右侧厢壁，排渣孔1-6底部高于槽体1-4底端，排渣孔1-6左端位于槽体1-4内部，向右贯通气浮箱1延伸到气浮箱1外部。
进一步的，所述的气浮箱1左侧厢壁上部设有水位传感器1-1，所述水位传感器1-1与气浮箱1上檐口的距离为3cm-5cm，水位传感器1-1与控制系统10通过导线连接。
进一步的，所述的溶气加压罐4罐体上部设有压力传感器4-1，所述压力传感器4-1与控制系统10通过导线连接。
本发明专利公开的一种加压气溶式污水处理装置，其优点在于：
(1)该装置采用溶气水处理污水，对污水中有机物去除效果更好。
(2)污水在气浮箱反应时间较短，处理污水速度更快。
(3)该设备可实现对气浮箱液位的自动监视和预警。
本发明所述的一种加压气溶式污水处理装置结构简单，设计合理，处理效率高，安全可控，适合多类污水处理。
