申请日2015.09.22
公开(公告)日2016.01.13
IPC分类号C02F9/14
摘要
本实用新型公开了一种农村废水处理系统，包括调节池、厌氧池、接触氧化池和沉淀池，所述调节池上设置有低液位传感器、中液位传感器和高液位传感器，该低液位传感器、中液位传感器和高液位传感器均与智能控制装置的输入端子电联接，所述调节池内设置有提升水泵，该提升水泵的输出口通过提升管路与厌氧池的进水口连通，该智能控制装置的输出端子与提升水泵电连接，所述处理系统还包括曝气系统，该曝气系统包括曝气风机和与曝气风机连接的曝气管路，该曝气管路伸入到接触氧化池和调节池中，所述曝气风机与智能控制装置的输出端子连接。该废水处理系统的提升水泵和曝气风机的启停无需人工操作，实现了水处理的智能化，降低了能耗和成本。

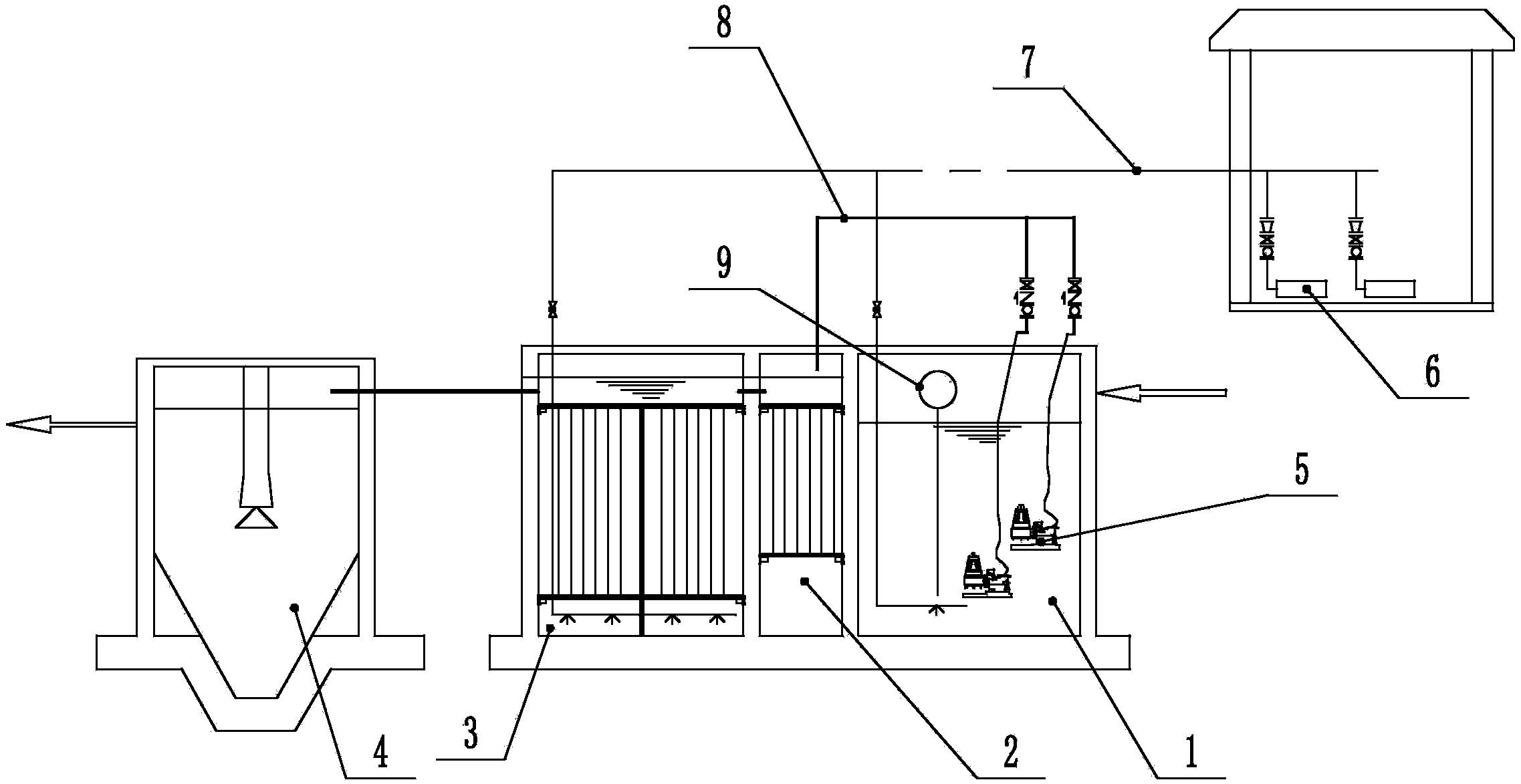

摘要附图
权利要求书
1.一种农村废水处理系统，包括调节池、厌氧池、接触氧化池和沉淀池，所述调节池的进水口与各生活污水管路连通，调节池的出水口与厌氧池的进水口连通，所述厌氧池的出水口与接触氧化池的进水口连通，接触氧化池的出水口与沉淀池的进水口连通，其特征在于：所述调节池上设置有低液位传感器、中液位传感器和高液位传感器，该低液位传感器、中液位传感器和高液位传感器均与智能控制装置的输入端子电联接，所述调节池内设置有提升水泵，该提升水泵的输出口通过提升管路与厌氧池的进水口连通，该智能控制装置的输出端子与提升水泵电连接，所述处理系统还包括曝气系统，该曝气系统包括曝气风机和与曝气风机连接的曝气管路，该曝气管路伸入到接触氧化池和调节池中，所述曝气风机与智能控制装置的输出端子连接。
2.如权利要求1所述的一种农村废水处理系统，其特征在于：所述低液位传感器、中液位传感器和高液位传感器为同一个浮球液位传感器。
3.如权利要求2所述的一种农村废水处理系统，其特征在于：所述提升水泵的数量为两个且均与提升管路连通，两个提升水泵均与智能控制装置的输出端子连接，所述曝气风机的数量为两个且均与曝气管路连接，两个曝气风机均与与智能控制装置的输出端子连接，该智能控制装置上设置有计时模块。
4.如权利要求2所述的一种农村废水处理系统，其特征在于：所述调节池的进水口处设置有格栅。
5.如权利要求4所述的一种农村废水处理系统，其特征在于：所述厌氧池的出水口与接触氧化池的进水口连通，该厌氧池的出水口为溢流口，该溢流口通过自流管路与接触氧化池的进水口连通。
6.如权利要求5所述的一种农村废水处理系统，其特征在于：所述智能控制装置为PLC或单片机。
说明书
一种农村废水处理系统
技术领域
本实用新型涉及一种废水处理系统，特别是指一种用于新农村建设的农村废水处理系统。
背景技术
新农村建设中，废水处理的工艺流程基本上相同，生活产生的废水进入到调节池中均质后，由提升水泵送入到厌氧池中，然后再进入到接触氧化池中处理，最后进入沉淀池中沉淀后上清液排放，而目前的新农村的废水处理依赖人工手动操作，对操作人员素质要求高，提升水泵的开启和关闭是人工操作，而同时，废水处理需要曝气，曝气风机的工作模式一般连续24小时运转，这样风机易坏且不节能，因此新农村废水处理耗能高，水处理成本高。
实用新型内容
本实用新型所要解决的技术问题是：提供一种农村废水处理系统，该废水处理系统的提升水泵和曝气风机的启停无需人工操作，实现了水处理的智能化，降低了能耗和成本。
为解决上述技术问题，本实用新型的技术方案是：一种农村废水处理系统，包括调节池、厌氧池、接触氧化池和沉淀池，所述调节池的进水口与各生活污水管路连通，调节池的出水口与厌氧池的进水口连通，所述厌氧池的出水口与接触氧化池的进水口连通，接触氧化池的出水口与沉淀池的进水口连通，所述调节池上设置有低液位传感器、中液位传感器和高液位传感器，该低液位传感器、中液位传感器和高液位传感器均与智能控制装置的输入端子电联接，所述调节池内设置有提升水泵，该提升水泵的输出口通过提升管路与厌氧池的进水口连通，该智能控制装置的输出端子与提升水泵电连接，所述处理系统还包括曝气系统，该曝气系统包括曝气风机和与曝气风机连接的曝气管路，该曝气管路伸入到接触氧化池和调节池中，所述曝气风机与智能控制装置的输出端子连接。
作为一种优选的方案，所述低液位传感器、中液位传感器和高液位传感器为同一个浮球液位传感器。
作为一种优选的方案，所述提升水泵的数量为两个且均与提升管路连通，两个提升水泵均与智能控制装置的输出端子连接，所述曝气风机的数量为两个且均与曝气管路连接，两个曝气风机均与与智能控制装置的输出端子连接，该智能控制装置上设置有计时模块。
作为一种优选的方案，所述调节池的进水口处设置有格栅。
作为一种优选的方案，所述厌氧池的出水口与接触氧化池的进水口连通，该厌氧池的出水口为溢流口，该溢流口通过自流管路与接触氧化池的进水口连通。
作为一种优选的方案，所述智能控制装置为PLC或单片机。
采用了上述技术方案后，本实用新型的效果是：由于调节池中设置了有低液位传感器、中液位传感器和高液位传感器，该低液位传感器、中液位传感器和高液位传感器均与智能控制装置的输入端子电联接，所述曝气风机与智能控制装置的输出端子连接。首先，调节池的出水可以根据液位进行智能控制，并且由于农村的电费实行峰谷电价计算，因此，可以优先选择在晚上进行出水，而白天收集用水，而曝气风机同样可以根据实际的处理情况进行曝气，当调节池出水时，曝气风机可以选择持续曝气，而当调节池不出水时，智能控制装置可以控制曝气风机进行间歇曝气。这样就减少了人工参与，降低了能耗和成本。
又由于所述提升水泵的数量为两个且均与提升管路连通，两个提升水泵均与智能控制装置的输出端子连接，所述曝气风机的数量为两个且均与曝气管路连接，两个曝气风机均与与智能控制装置的输出端子连接，该智能控制装置上设置有计时模块，因此，通过两个提升水泵和两个曝气风机进行工作切换，减少单个提升水泵和曝气风机的持续工作时间。
又由于所述调节池的进水口处设置有格栅，该格栅可以过滤进水的大的杂质，避免提升水泵损坏。
