申请日2015.09.22
公开(公告)日2016.01.13
IPC分类号E03B1/02; C02F1/00
摘要
本实用新型公开了一种带有过滤器的污水处理供水池，包括有供水池池体、设置于供水池池体上的进水管、用于将供水池池体中的污水抽走的出水管以及将设置于出水管上的抽水泵，所述的出水管上相对于抽水泵的上游侧还设置有过滤器，该过滤器包括有上端开口的过滤器外筒、固定于过滤器外筒上端的过滤器外筒上盖和设置于过滤器外筒内的金属过滤筒，所述的过滤器外筒上设置有过滤器进水管，所述的金属过滤筒上设置有与过滤器进水管的内端相对接的金属过滤筒进水接管。本实用新型具有污水过滤且能防止絮状漂浮物在池体沉降等优点。

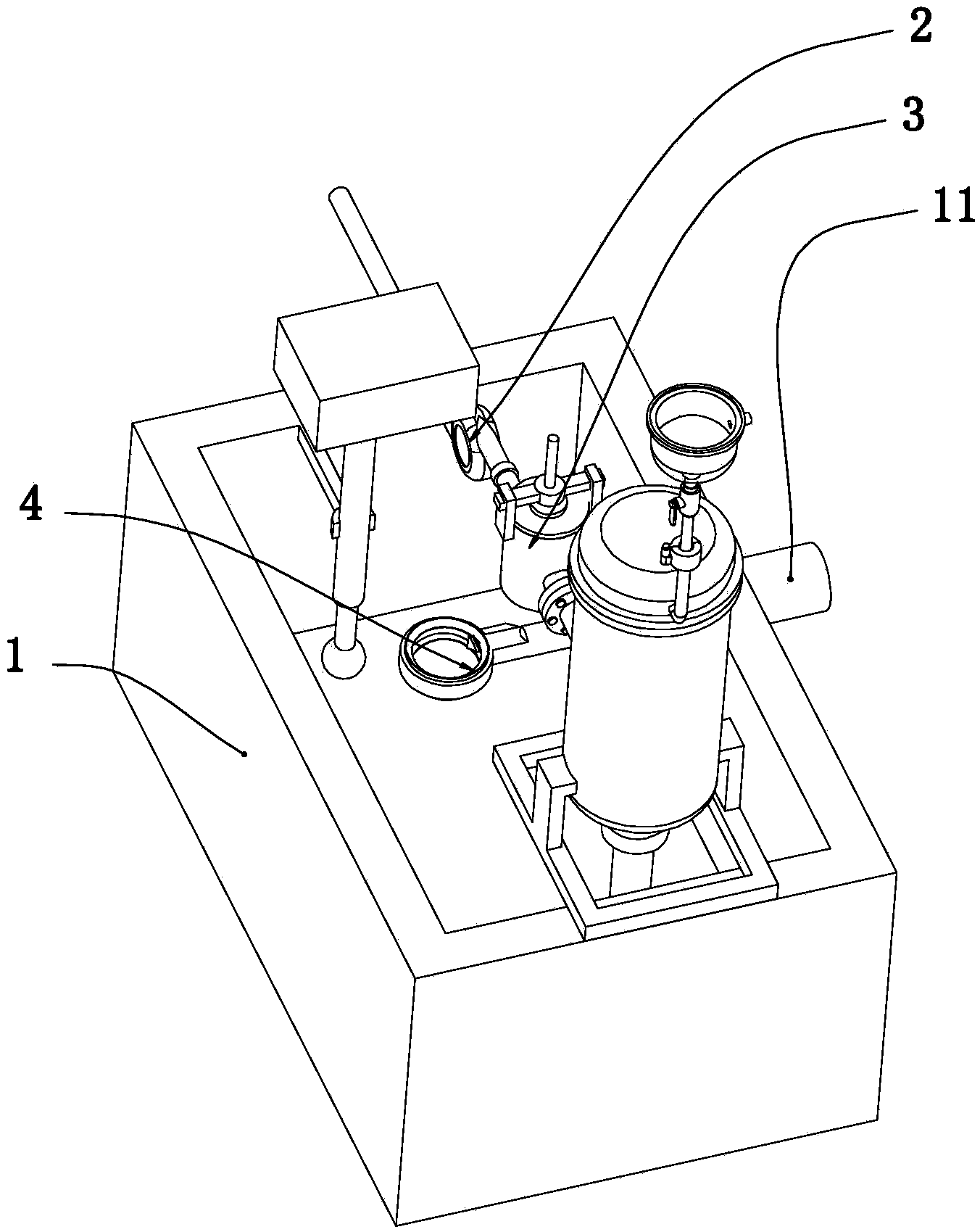

摘要附图
权利要求书
1.一种带有过滤器的污水处理供水池，包括有供水池池体、设置于供水池池体上的进水管、用于将供水池池体中的污水抽走的出水管以及将设置于出水管上的抽水泵，其特征在于：所述的出水管上相对于抽水泵的上游侧还设置有过滤器，该过滤器包括有上端开口的过滤器外筒、固定于过滤器外筒上端的过滤器外筒上盖和设置于过滤器外筒内的金属过滤筒，所述的过滤器外筒上设置有过滤器进水管，所述的金属过滤筒上设置有与过滤器进水管的内端相对接的金属过滤筒进水接管;
所述的进水管的出水口上连接有旋流喷头，该旋流喷头包括有环形喷头座和进液管，所述的环形喷头座内设置有与进液管相连通的进液口，该环形喷头座的内壁上周向开设有螺旋槽，该环形喷头座相对螺旋槽的两侧对称设置有环形锥面状的液流发散导流面，该螺旋槽的深度沿其螺旋延伸方向逐渐递减，且螺旋槽的起始端与进液口相连通，所述环形喷头座的内壁相对螺旋槽的尾端设置有用于将液体往环形喷头座两侧的两个液流发散导流面进行导流的一对斜导壁，所述的螺旋槽的尾端凸起设置有三角凸板，所述的一对斜导壁设置于该三角凸板的两条等径边上，所述的三角凸板的背面挡设于环形喷头座的进液口的上方。
2.根据权利要求1所述的一种带有液位监控的污水处理供水池，其特征在于：所述的过滤器外筒的上端部两侧对称设置有两个纵向凸耳板，该两个纵向凸耳板上设置有横向嵌口，所述的过滤器外筒上盖的上端中心设置有上盖中心轴，该上盖中心轴上设置有与所述的横向嵌口相互嵌配定位的横嵌板。
说明书
一种带有过滤器的污水处理供水池
技术领域
本实用新型涉及一种制药过程中产生的污水处理装置，具体是带有过滤器的污水处理供水池。
背景技术
在制药过程中会产生大量的污水，这些污水一般都需要统一收集到供水池中，然后再统一输运到后续的污水处理设备中进行污水处理。现有的污水处理的供水池的结构一般包括有供水池池体、设置于供水池池体上的进水管、用于将供水池池体中的污水抽走的出水管以及将设置于出水管上的抽水泵。
这种传统的污水处理供水池结构比较简单，存在以下缺点：
(1)污水中的往往含有一些絮状漂浮物，供水池在长时间使用后，絮状漂浮物往往沉淀在供水池池体的底部，并同时附着在供水池池体的底部内壁上，非常难地被抽水泵抽走。
(2)缺乏污水中杂质(尤其是絮状漂浮物)的过滤功能。
发明内容
本实用新型的目的是为了克服现有技术存在的缺点和不足，而提供一种具有污水过滤且能防止絮状漂浮物在池体沉降的带有过滤器的污水处理供水池。
为实现上述目的，本实用新型的技术方案是，包括有供水池池体、设置于供水池池体上的进水管、用于将供水池池体中的污水抽走的出水管以及将设置于出水管上的抽水泵，其特征在于：所述的出水管上相对于抽水泵的上游侧还设置有过滤器，该过滤器包括有上端开口的过滤器外筒、固定于过滤器外筒上端的过滤器外筒上盖和设置于过滤器外筒内的金属过滤筒，所述的过滤器外筒上设置有过滤器进水管，所述的金属过滤筒上设置有与过滤器进水管的内端相对接的金属过滤筒进水接管;所述的进水管的出水口上连接有旋流喷头，该旋流喷头包括有环形喷头座和进液管，所述的环形喷头座内设置有与进液管相连通的进液口，该环形喷头座的内壁上周向开设有螺旋槽，该环形喷头座相对螺旋槽的两侧对称设置有环形锥面状的液流发散导流面，该螺旋槽的深度沿其螺旋延伸方向逐渐递减，且螺旋槽的起始端与进液口相连通，所述环形喷头座的内壁相对螺旋槽的尾端设置有用于将液体往环形喷头座两侧的两个液流发散导流面进行导流的一对斜导壁，所述的螺旋槽的尾端凸起设置有三角凸板，所述的一对斜导壁设置于该三角凸板的两条等径边上，所述的三角凸板的背面挡设于环形喷头座的进液口的上方。
通过本设置，该过滤器的设置能够将流经出水管的污水中的杂质过滤，而且本设置，通过旋流喷头，液体从该进液管进入环形喷头座，然后液体由螺旋槽周向引导，并最终由斜导壁分流并从两侧的液流发散导流面成锥面发散外射出去，通过该旋流喷头能将进液管中的液体变成扁平锥幕形状的激流水幕，而且激流水幕中的液体的本身还有螺旋角速度，该螺旋角速度促使液体分散得非常均匀，这种进水水流将使得供水池池体内部的水上下翻腾激荡，从而使得絮状漂浮物不易发生沉降，以方便及时将其抽走。
进一步设置是所述的过滤器外筒的上端部两侧对称设置有两个纵向凸耳板，该两个纵向凸耳板上设置有横向嵌口，所述的过滤器外筒上盖的上端中心设置有上盖中心轴，该上盖中心轴上设置有与所述的横向嵌口相互嵌配定位的横嵌板。通过本设置，结构设置合理，过滤器外筒上盖拆卸和安装固定方便灵活。
