摘要

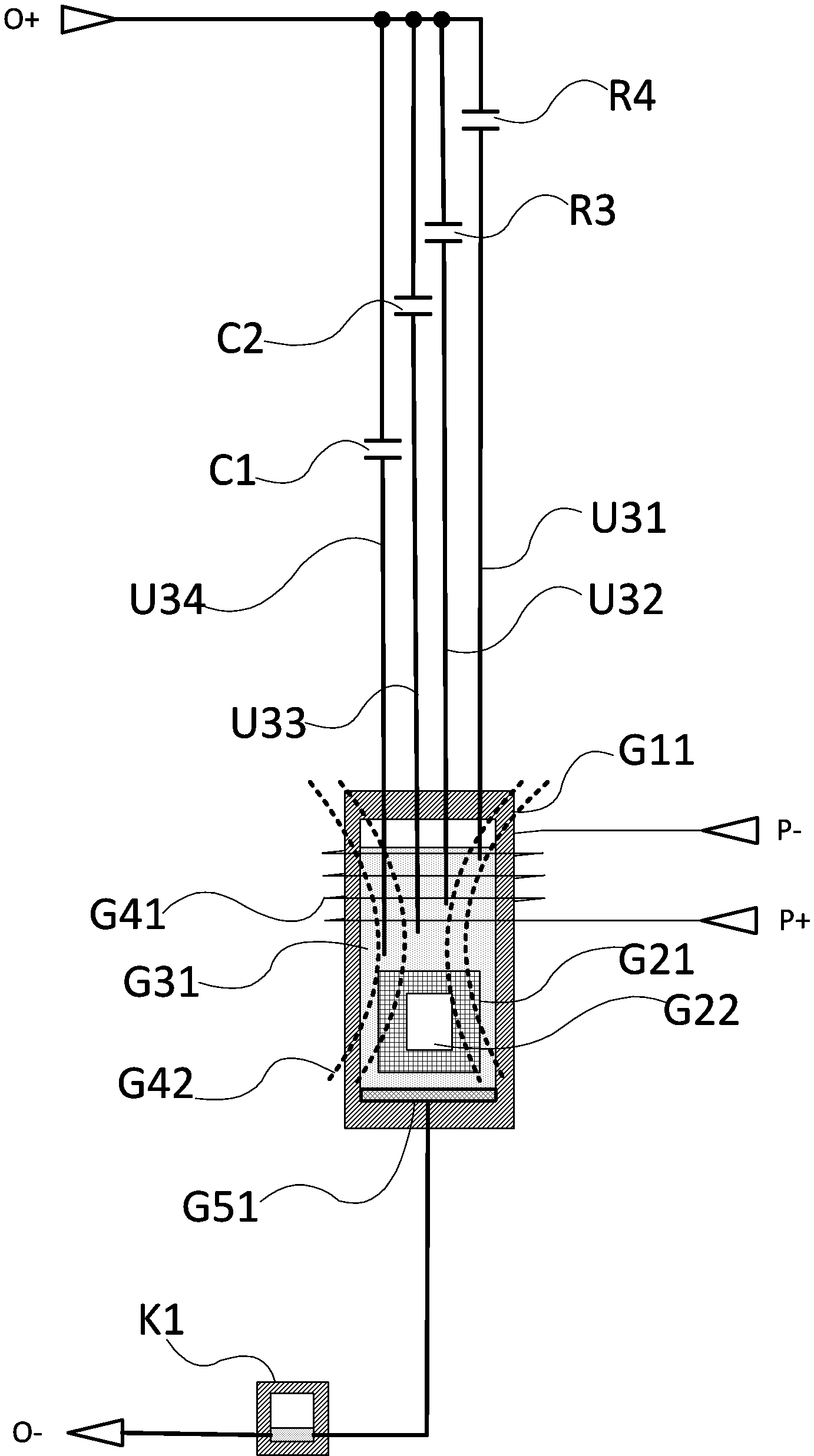

一种具有退位开关的并式梯度可调电容器，其特征在于：包括绝缘容器(G11)、导电液体(G31)、实体(G21)、公共电极(G51)、至少两个梯度电极(U31、U32、U33、U34)、电磁线圈(G41)、受控通路第一节点(O+)、受控通路第二节点(O-)、控制端第一节点(P+)、控制端第二节点(P-)、至少两个容抗固定的电容器(C1、C2、C3、C4)。水泵控制系统，具有前述的可控电容器。具有水泵的污水处理设备，具有前述的可控电容器。本发明触点寿命长、造价低廉、本发明的隔离性好、能够运用于大功率电路比如弱电电源电路、电力电路、超高压电力电路。
摘要附图
权利要求书
1.一种具有退位开关的并式梯度可调电容器，其特征在于：包括绝缘容器(G11)、导电液体(G31)、实体(G21)、公共电极(G51)、至少两个梯度电极(U31、U32、U33、U34)、电磁线圈(G41)、受控通路第一节点(O+)、受控通路第二节点(O-)、控制端第一节点(P+)、控制端第二节点(P-)、至少两个容抗固定的电容器(C1、C2、C3、C4);
绝缘容器(G11)具有稳定的形状，绝缘容器(G11)的外形为圆柱状，绝缘容器(G11)的容器为圆柱状，绝缘容器(G11)的容腔不容易发生形状变化，绝缘容器(G11)为密封容器;
导电液体(G31)承装在绝缘容器(G11)的容腔内，导电液体(G31)的体积小于绝缘容器(G11)的容积，导电液体(G31)的体积大于绝缘容器(G11)的容积的一半;
电磁线圈(G41)固定缠绕在绝缘容器(G11)的外部，电磁线圈(G41)位于绝缘容器(G11)的等腰线以上，电磁线圈(G41)的轴线与绝缘容器(G11)的轴线相重合，电磁线圈(G41)的两端分别与控制端第一节点(P+)、控制端第二节点(P-)相连;
实体(G21)的平均密度大于等于导电液体(G31)的密度，实体(G21)具有磁性或顺磁性，实体(G21)装置在绝缘容器内，实体(G21)外表面是绝缘的，实体(G21)的外部体积小于绝缘容器(G11)的容积减去导电液体(G31)的体积;
公共电极(G51)位于绝缘容器(G11)的容腔内表面底部，公共电极(G51)与导电液体(G31)总是保持接触，公共电极(G51)与受控通路第二节点(O-)之间具有电学连接;
线圈未通电的情况下，至少两个梯度电极(U31、U32、U33、U34)被设置在绝缘容器(G11)的容腔内，所有梯度电极(U31、U32、U33、U34)与导电液体(G31)相接触，各个梯度电极(U31、U32、U33、U34)到导电液体(G31)的液平面的距离各不相等，实体(G21)悬浮或沉底于导电液体(G31);
每个梯度电极(U31、U32、U33、U34)与受控通路第一节点(O+)之间均串联有一个容抗固定的电容器(C1、C2、C3、C4);
给电磁线圈(G41)通电，电磁线圈(G41)产生磁场(G42)，电磁线圈(G41)会吸引与实体(G21)使在实体(G21)上浮，并导致实体(G21)排开导电液体(G31)的排开体积减小，进而使导电液体(G31)的液平面下降并能够脱离各个梯度电极(U31、U32、U33、U34)，从而实现受控通路的第一节点(O+)与受控通路的第二节点(O-)之间被并联的容抗固定的电容器(C1、C2、C3、C4)的数量的变化从而改变受控通路的第一节点(O+)与受控通路的第二节点(O-)之间电容容量总值。
2.如权利要求1所述的一种具有退位开关的并式梯度可调电容器,其特征在于：所述的实体(G21)为多种物质、多重结构共同构成的漂浮装置。
3.如权利要求1所述的一种具有退位开关的并式梯度可调电容器,其特征在于：所述的导电液体(G31)为液态金属、电解质。
4.如权利要求1所述的一种具有退位开关的并式梯度可调电容器,其特征在于：所述的实体(G21)的内部具有空腔(G22)。
5.如权利要求1所述的一种具有退位开关的并式梯度可调电容器,其特征在于：所述的公共电极(G51)使用含有金属钨的合金制成。
6.如权利要求1所述的一种具有退位开关的并式梯度可调电容器,其特征在于：所述的绝缘容器(G11)为玻璃制成。
7.如权利要求1所述的一种具有退位开关的并式梯度可调电容器,其特征在于：所述的容抗固定的电容器C1、C2、C3、C4为绕线电容。
8.如权利要求1所述的一种具有退位开关的并式梯度可调电容器,其特征在于：公共电极(G51)与受控通道第二节点(O-)之间还串联有倾斜开关(K1)，防止电容器在放置不正确的情况下被使用。
9.一种具有水泵的污水处理设备，其特征在于：具有权利要求1所述的具有退位开关的并式梯度可调电容器。
10.一种水泵控制系统，其特征在于：具有权利要求1所述的具有退位开关的并式梯度可调电容器。
说明书
具有退位开关的并式梯度可调电容器、水泵控制系统、具有水泵的污水处理设备
技术领域
本发明属于电学领域，尤其涉及具有退位开关的并式梯度可调电容器、水泵控制系统、具有水泵的污水处理设备。
背景技术
现有技术的电容值实时可控的电容器很少或成本过高或结果复杂易损或难以用于大功率电路。
发明内容
为解决技术背景中叙述的问题，本发明提出了具有退位开关的并式梯度可调电容器、水泵控制系统、具有水泵的污水处理设备。
本发明具有如下技术内容。
1、一种具有退位开关的并式梯度可调电容器，其特征在于：包括绝缘容器(G11)、导电液体(G31)、实体(G21)、公共电极(G51)、至少两个梯度电极(U31、U32、U33、U34)、电磁线圈(G41)、受控通路第一节点(O+)、受控通路第二节点(O-)、控制端第一节点(P+)、控制端第二节点(P-)、至少两个容抗固定的电容器(C1、C2、C3、C4);
绝缘容器(G11)具有稳定的形状，绝缘容器(G11)的外形为圆柱状，绝缘容器(G11)的容器为圆柱状，绝缘容器(G11)的容腔不容易发生形状变化，绝缘容器(G11)为密封容器;
导电液体(G31)承装在绝缘容器(G11)的容腔内，导电液体(G31)的体积小于绝缘容器(G11)的容积，导电液体(G31)的体积大于绝缘容器(G11)的容积的一半;
电磁线圈(G41)固定缠绕在绝缘容器(G11)的外部，电磁线圈(G41)位于绝缘容器(G11)的等腰线以上，电磁线圈(G41)的轴线与绝缘容器(G11)的轴线相重合，电磁线圈(G41)的两端分别与控制端第一节点(P+)、控制端第二节点(P-)相连;
实体(G21)的平均密度大于等于导电液体(G31)的密度，实体(G21)具有磁性或顺磁性，实体(G21)装置在绝缘容器内，实体(G21)外表面是绝缘的，实体(G21)的外部体积小于绝缘容器(G11)的容积减去导电液体(G31)的体积;
公共电极(G51)位于绝缘容器(G11)的容腔内表面底部，公共电极(G51)与导电液体(G31)总是保持接触，公共电极(G51)与受控通路第二节点(O-)之间具有电学连接;
线圈未通电的情况下，至少两个梯度电极(U31、U32、U33、U34)被设置在绝缘容器(G11)的容腔内，所有梯度电极(U31、U32、U33、U34)与导电液体(G31)相接触，各个梯度电极(U31、U32、U33、U34)到导电液体(G31)的液平面的距离各不相等，实体(G21)悬浮或沉底于导电液体(G31);
每个梯度电极(U31、U32、U33、U34)与受控通路第一节点(O+)之间均串联有一个容抗固定的电容器(C1、C2、C3、C4);
给电磁线圈(G41)通电，电磁线圈(G41)产生磁场(G42)，电磁线圈(G41)会吸引与实体(G21)使在实体(G21)上浮，并导致实体(G21)排开导电液体(G31)的排开体积减小，进而使导电液体(G31)的液平面下降并能够脱离各个梯度电极(U31、U32、U33、U34)，从而实现受控通路的第一节点(O+)与受控通路的第二节点(O-)之间被并联的容抗固定的电容器(C1、C2、C3、C4)的数量的变化从而改变受控通路的第一节点(O+)与受控通路的第二节点(O-)之间电容容量总值。
2、如技术内容1所述的一种具有退位开关的并式梯度可调电容器,其特征在于：所述的实体(G21)为多种物质、多重结构共同构成的漂浮装置。
3、如技术内容1所述的一种具有退位开关的并式梯度可调电容器,其特征在于：所述的导电液体(G31)为液态金属、电解质。
4、如技术内容1所述的一种具有退位开关的并式梯度可调电容器,其特征在于：所述的实体(G21)的内部具有空腔(G22)。
5、如技术内容1所述的一种具有退位开关的并式梯度可调电容器,其特征在于：所述的公共电极(G51)使用含有金属钨的合金制成。
6、如技术内容1所述的一种具有退位开关的并式梯度可调电容器,其特征在于：所述的绝缘容器(G11)为玻璃制成。
7、如技术内容1所述的一种具有退位开关的并式梯度可调电容器,其特征在于：所述的容抗固定的电容器C1、C2、C3、C4为绕线电容。
8、如技术内容1所述的一种具有退位开关的并式梯度可调电容器,其特征在于：公共电极(G51)与受控通道第二节点(O-)之间还串联有倾斜开关(K1)，防止电容器在放置不正确的情况下被使用。
9、一种具有水泵的污水处理设备，其特征在于：具有技术内容1所述的具有退位开关的并式梯度可调电容器。
10、一种水泵控制系统，其特征在于：具有技术内容1所述的具有退位开关的并式梯度可调电容器。
技术内容说明及其有益效果。
技术内容说明：
本发明中，实体(G21)可以是单一结构也可以是复合结构，可以是单一物质构成，也可以是多种物质构成;实体(G21)的形状不限，本领域技术人员可以根据自己的需求自行设计合理可行的形状，这是熟悉本领域技术、知晓公知常识的本领域工程师能够理解的，故不赘述。
本发明的具有退位开关的并式梯度可调电容器，触点不易烧毁，使用寿命长。
本发明的具有退位开关的并式梯度可调电容器，可以用于大功率电路、弱电大功率电路，本发明的具有退位开关的并式梯度可调电容器需要静置使用，本发明不适应与移动设备，但是对于静置使用的设备是适应的。
本发明的具有退位开关的并式梯度可调电容器采用电磁力、磁力控制实体的浮状态从而控制实体的排液体积从而控制液面高度进而控制开关的通断从而控制电容量是本领域技术人员难以想到的。
本说明书中绝缘容器、各种电极、导电液体、电磁线圈、实体构成的多路继电器中，被控制时导电通道数量增加的被称作进位开关，被控制时导电通道数量减少的被称作退位开关。
本发明触点寿命长、造价低廉、本发明的隔离性好、能够运用于大功率电路比如弱电电源电路、电力电路、超高压电力电路。
