申请日2015.09.22
公开(公告)日2016.01.20
IPC分类号C02F11/00; C02F11/10; C02F11/12
摘要
本实用新型公开了一种使含油污泥无害化处理的系统，包括控制系统和处理模块，控制系统连接处理模块，处理模块包括预处理模块、清洗分油模块、除油分离模块和污泥热解模块，预处理模块包括进料斗、除杂器、制浆器和储浆罐，清洗分油模块包括清洗器、混浆罐、第一储油罐和第一离心机，除油分离模块包括处理器、污水罐、第二储油罐和第二离心机，污泥热解模块包括回转窑和喷淋塔。本实用新型能将石块砖块、金属物、杂物和砂砾有效去除，并将油泥制成均匀泥浆，热解可以在有氧条件进行，且温度、能耗大大降低，处理彻底，实现含油污泥资源回收最大化的同时，处理后的污泥能达到农用田含油率≤0.3%的排放标准。

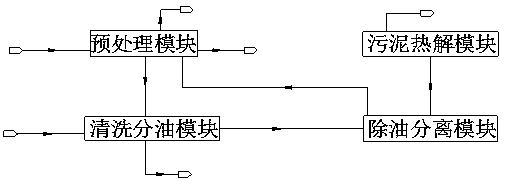

摘要附图
权利要求书
1.一种使含油污泥无害化处理的系统，包括控制系统和处理模块，其特征在于，所述控制系统连接处理模块，所述处理模块包括预处理模块、清洗分油模块、除油分离模块和污泥热解模块，所述预处理模块包括进料斗(1)、除杂器(2)、制浆器(3)和储浆罐(4)，所述清洗分油模块包括清洗器(5)、混浆罐(6)、第一储油罐(7)和第一离心机(8)，所述除油分离模块包括处理器(9)、污水罐(10)、第二储油罐(11)和第二离心机(12)，所述污泥热解模块包括回转窑(13)和喷淋塔(14)，所述喷淋塔(14)与回转窑(13)的末端相连，所述进料斗(1)的出料口连接除杂器(2)的进料口，所述除杂器(2)的出料口通过制浆器(3)连接储浆罐(4)，所述储浆罐(4)的出料口连接清洗器(5)的进料口，所述清洗器(5)的出料口通过第一离心机(8)分别连接混浆罐(6)的进料口和第一储油罐(7)的进料口，所述混浆罐(6)的出料口连接处理器(9)的进料口，所述处理器(9)的出料口通过第二离心机(12)分别连接污水罐(10)的进料口和第二储油罐(11)的进料口，所述回转窑(13)的出料口连接喷淋塔(14)。
2.根据权利要求1所述的使含油污泥无害化处理的系统，其特征在于，所述第一储油罐(7)的出料口和第二储油罐(11)的出料口均连接储罐(15)。
3.根据权利要求1所述的使含油污泥无害化处理的系统，其特征在于，所述清洗器(5)的进料口和处理器(9)的进料口还分别连接有第一药剂箱(16)和第二药剂箱(17)。
说明书
一种使含油污泥无害化处理的系统
技术领域
本实用新型涉及一种含油污泥处理系统，具体是一种使含油污泥无害化处理的系统。
背景技术
含油污泥是石油行业生产过程中产生的主要污染物之一，由于油泥中含有原油、硫化物、化学药剂等有害物质，如果不加以妥善处理，将造成严重的环境污染。所产生的有毒有害物质会随动植物吸收富集、食物链传递而最终危害人类健康。所以应该对其进行综合利用或无害化处理。由于其成分复杂，对其处理的方法主要有以下几种：固化处理技术，其设备简单，费用低，但是占地大，产生二次污染，资源无法回收;电化学处理技术，其费用低，但占地大，处理周期长，原油全部损失;生物处理技术，其能耗低、费用低，但是占地大、处理周期长、受气候影响;焚烧处理技术，其处理彻底、产生热值，但是成本高，资源无法回收、产生二次污染;热解处理技术，其处理彻底，但无法资源回收、要求高、能耗大;热水洗涤处理技术，其适应性强，回收部分油，严格处理后含油量达到≤10%;调质-离心法处理技术，其适应性强，回收绝大部分油，但是投资大，处理后含油量达到≤5%;清洗-除油-离心法处理技术，其适应性强，回收绝大部分油，处理后含油量达到≤1%。
按照现在环保要求的标准这些方法都存在一定的不足，综上可以分为两大类：其一，处理后难以达到含油量≤0.3%的农用土壤标准，其二是处理后无法让资源回收再利用。
发明内容
本实用新型的目的在于提供一种效率高、资源回收率高的使含油污泥无害化处理的系统，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种使含油污泥无害化处理的系统，包括控制系统和处理模块，所述控制系统连接处理模块，所述处理模块包括预处理模块、清洗分油模块、除油分离模块和污泥热解模块，所述预处理模块包括进料斗、除杂器、制浆器和储浆罐，所述清洗分油模块包括清洗器、混浆罐、第一储油罐和第一离心机，所述除油分离模块包括处理器、污水罐、第二储油罐和第二离心机，所述污泥热解模块包括回转窑和喷淋塔，所述喷淋塔与回转窑的末端相连，所述进料斗的出料口连接除杂器的进料口，所述除杂器的出料口通过制浆器连接储浆罐，所述储浆罐的出料口连接清洗器的进料口，所述清洗器的出料口通过第一离心机分别连接混浆罐的进料口和第一储油罐的进料口，所述混浆罐的出料口连接处理器的进料口，所述处理器的出料口通过第二离心机分别连接污水罐的进料口和第二储油罐的进料口，所述回转窑的出料口连接喷淋塔。
作为本实用新型进一步的方案：所述第一储油罐的出料口和第二储油罐的出料口均连接储罐。
作为本实用新型再进一步的方案：所述清洗器的进料口和处理器的进料口还分别连接有第一药剂箱和第二药剂箱。
与现有技术相比，本实用新型的有益效果是：
本实用新型能将石块砖块、金属物、杂物和砂砾有效去除，并将油泥制成均匀泥浆，热解可以在有氧条件进行，且温度、能耗大大降低，处理彻底，实现含油污泥资源回收最大化的同时，处理后的污泥能达到农用田含油率≤0.3%的排放标准。
