申请日2015.11.06
公开(公告)日2016.02.17
IPC分类号C02F11/12; B01F7/16
摘要
本发明公开了一种污泥搅拌脱水机，包括污泥储存箱、转盘、第一电机、第二电机、传动杆，该第一电机与转盘传动连接，该污泥储存箱安装在转盘上，该污泥储存箱上设有加料口、排料口;该第二电机与传动杆传动连接，该传动杆沿污泥储存箱的中心设置，该传动杆的一端设有N个第一搅拌叶，该第一搅拌叶置于污泥储存箱内。本发明通过第一、第二搅拌叶、污泥储存箱等的特别设计，增加了污泥搅拌效果，通过第一容器、第二容器等的设计，方便向污泥中加入介质以促进污泥反应;该装置对污泥搅拌效果良好，为后续污泥干化处理奠定了坚实的基础。
权利要求书

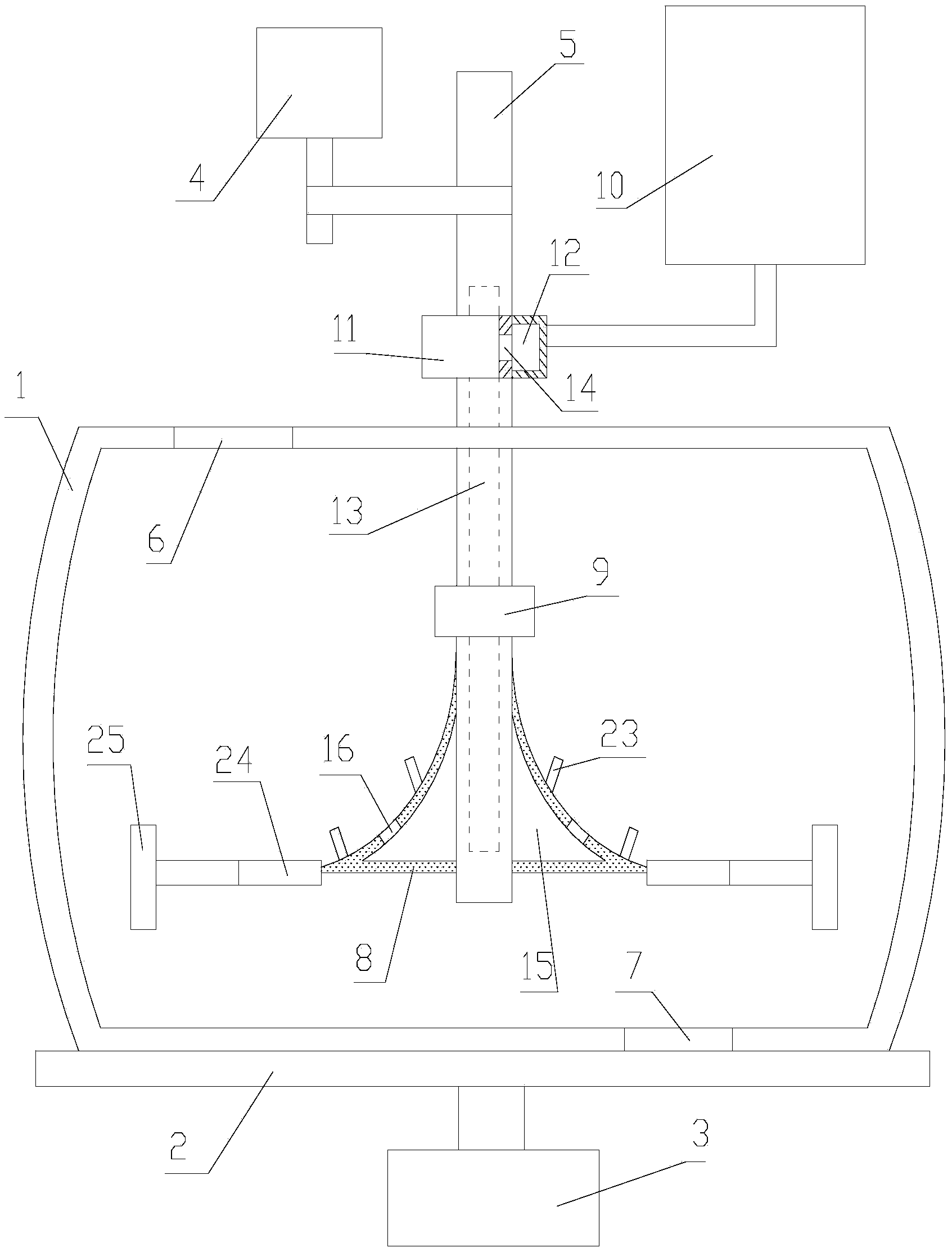

1.一种污泥搅拌脱水机，其特征在于：包括污泥储存箱(1)、转盘(2)、第一电机(3)、第二电机(4)、传动杆(5)，该第一电机(3)与转盘(2) 传动连接，该污泥储存箱(1)安装在转盘(2)上，该污泥储存箱(1)上设有加料口(6)、排料口(7);
该第二电机(4)与传动杆(5)传动连接，该传动杆(5)沿污泥储存箱(1) 的中心设置，该传动杆(5)的一端设有N个第一搅拌叶(8)，该第一搅拌叶 (8)置于污泥储存箱(1)内;
该第一搅拌叶(8)远离传动杆(5)的一端设有伸缩杆(24)，该伸缩杆 (24)远离第一搅拌叶(8)的一端设有刮泥板(25);该伸缩杆(24)的最大伸缩长度不小于第一搅拌叶(8)与污泥储存箱(1)的距离。
2.根据权利要求1所述的污泥搅拌脱水机，其特征在于：该传动杆(5) 上还设有N个第二搅拌叶(9)，N≥2，任意1个第一搅拌叶(8)在垂直于传动杆(5)轴向的平面内的投影位于相邻2个第二搅拌叶(9)在垂直于传动杆 (5)轴向的平面内的投影之间;任意1个第二搅拌叶(9)在垂直于传动杆(5) 轴向的平面内的投影位于相邻2个第一搅拌叶(8)在垂直于传动杆(5)轴向的平面内的投影之间。
3.根据权利要求2所述的污泥搅拌脱水机，其特征在于：第一搅拌叶(8) 的根部与垂直于传动杆(5)轴向的平面之间的夹角为α，5度≤α≤15度，第二搅拌叶(9)的根部与垂直于传动杆(5)轴向的平面之间的夹角为β，165 度≤β≤175度。
4.根据权利要求1所述的污泥搅拌脱水机，其特征在于：污泥搅拌脱水机还包括用于向污泥储存箱(1)内通入介质的第一容器(10);
该传动杆(5)上设有套管(11)，该套管(11)与传动杆(5)转动连接，该套管(11)的两端与传动杆密封连接，该套管(11)的中部与传动杆(5)的侧壁之间形成用于通入介质的第一容纳空间(12)，该第一容纳空间(12)与第一容器连通(10);
该传动杆(5)的中部沿轴向设有用于存储介质的第一存储空间(13)，该传动杆(5)的侧壁位于与套管(11)接触的区域设有若干用于将第一存储空间 (13)与第一容纳空间(12)连通的连接通道(14);
该第一搅拌叶(8)内部形成用于存储介质的第一收容空间(15)，该第一收容空间(15)与第一存储空间连通(13)，该第一搅拌叶(8)上设有若干第一通孔(16)，该第一通孔(16)将外界与第一收容空间(15)连通。
5.根据权利要求4所述的污泥搅拌脱水机，其特征在于：该第一通孔(16) 倾斜设置，该第一通孔(16)与垂直于传动杆(5)轴向的平面的夹角为锐角。
6.根据权利要求1所述的污泥搅拌脱水机，其特征在于：污泥搅拌脱水机还包括用于向污泥储存箱(1)内通入介质的第二容器(17);
该第二容器(17)通过连接管(18)与传动杆(5)远离第一搅拌叶的一端转动连接;
该传动杆(5)的中部沿轴向设有用于存储介质的第二存储空间(19)，该第二存储空间(19)贯穿传动杆(5)远离第一搅拌叶(8)的一端后与连接管连通;
该第一搅拌叶(8)内部形成用于存储介质的第二收容空间(20)，该第二收容空间(20)与第二存储空间(19)连通，该第一搅拌叶(8)上设有若干第二通孔(21)，该第二通孔(21)将外界与第二收容空间(20)连通。
7.根据权利要求6所述的污泥搅拌脱水机，其特征在于：该连接管(18) 通过滚子(22)与传动杆(5)远离第一搅拌叶(8)的一端连接。
8.根据权利要求1所述的污泥搅拌脱水机，其特征在于：该第一搅拌叶(8) 上设有若干导流叶(23)，该导流叶(23)之间的连线形成阿基米德螺线。
说明书
一种污泥搅拌脱水机
技术领域
本发明涉及水处理设备技术领域，尤其涉及一种污泥搅拌脱水机。
背景技术
城市生活污水和工业废水经过污水处理厂的处理，达标后排放，是保护水资源和城市生态环境建设必不可少的环境工程措施。城市污水处理厂在处理工业废水和生活污水的同时产生的污泥，除了以矿物形式存在的无机组分外，还含有大量的难降解有机污染物和多种金属元素，这类污泥通常被称为城市污泥。由于城市污泥的含水率高，数量大，且富集高浓度的污染物，如果不能得到妥善地处理或处置，不仅直接影响到城市污水处理厂的正常运行，更重要的是会给环境带来严重的二次污染。随着人们对环境污染控制认识的加深，国家对污泥处理指定了相应的要求，即要符合“减量化、稳定化、无害化和资源化”的原则。
因此，污泥在处理上是非常慎重的，在污水的治理和处理中，污泥搅拌脱水机的选型设计极其关键。
在中国专利申请号：201420818631.X中公开了一种污泥搅拌脱水机，其能够对污水和污泥进行有效的脱水，并降低了能源消耗。所述污泥搅拌脱水机主要由以下部分构成：外壳、第二电机、滤液回收槽、具有螺旋叶片的旋转轴、带有孔的脱水腔、挡泥板。该技术方案搅拌效果不够理想，污泥处理效果不好，有待进一步的改进。
发明内容
为了解决背景技术中存在的技术问题，本发明提出了一种污泥搅拌脱水机，污泥处理效果好。
一种污泥搅拌脱水机，包括污泥储存箱、转盘、第一电机、第二电机、传动杆，该第一电机与转盘传动连接，该污泥储存箱安装在转盘上，该污泥储存箱上设有加料口、排料口;
该第二电机与传动杆传动连接，该传动杆沿污泥储存箱的中心设置，该传动杆的一端设有N个第一搅拌叶，该第一搅拌叶置于污泥储存箱内;
利用第一电机带动污泥储存箱转动，配合第二电机带动第一搅拌叶转动，对污泥储存箱内的污泥进行搅拌，搅拌效果明显提高。污泥储存箱、与传动杆的转动方向可以相反设置，这样搅拌效果更好;
该第一搅拌叶远离传动杆的一端设有伸缩杆，该伸缩杆远离第一搅拌叶的一端设有刮泥板;该伸缩杆的最大伸缩长度不小于第一搅拌叶与污泥储存箱的距离。
传动杆转动时，伸缩杆在离心力的作用下伸长，驱动刮泥板与污泥储存箱的侧壁接触并转动，防止污泥在污泥储存箱的侧壁堆积，也进一步的增大了搅拌效果。
污泥储存箱的宽度变化时，伸缩杆在污泥储存箱的侧壁的作用下压缩。
第一搅拌叶转动时，驱动污泥做切线运动，在第一搅拌叶的下方平行推流，在与污泥储存箱的底部接触后反弹，逐渐上升而形成循环，这样就能够沿传动杆的轴向和径向的形成交叉，提高了搅拌效果。
第一搅拌叶的上述设计是申请人通过多次研究、试验得到，第一搅拌叶按上述要求设计，搅拌效果提高。
其中，K的具体长度，可以根据待搅拌物质的特性、污泥中的含水量及第二电机的转速综合起来进行选择。
从加料口加入污泥，充分搅拌后在对污泥进行后续干化处理即可。
优选的，该传动杆上还设有N个第二搅拌叶，N≥2，任意1个第一搅拌叶在垂直于传动杆轴向的平面内的投影位于相邻2个第二搅拌叶在垂直于传动杆轴向的平面内的投影之间;任意1个第二搅拌叶在垂直于传动杆轴向的平面内的投影位于相邻2个第一搅拌叶在垂直于传动杆轴向的平面内的投影之间。
为了增加搅拌效率，故增加第二搅拌叶，且让第一搅拌叶、第二搅拌叶按上述要求进行分布，这样在进行搅拌污水时，第一搅拌叶、第二搅拌叶能够相互的配合，能够协同作业;申请人也经过多次试验，效果比较理想;效率提高。
第一搅拌叶的根部与垂直于传动杆轴向的平面之间的夹角为α，5度≤α≤ 15度，第二搅拌叶的根部与垂直于传动杆轴向的平面之间的夹角为β，165度 ≤β≤175度。
第一搅拌叶的根部即第一搅拌与传动杆连接的一端，第二搅拌叶的根部即第二搅拌叶与传动杆连接的一端。
α、β越大搅拌效果越好，但是，受到的流体阻力也相应增大，对第一、第二搅拌叶的强度等性能要求更高，因而会导致制造难度变大，成本变高;因此，经过多次试验后，5度≤α≤15、165度≤β≤175度时，经济性最好，α取8 度、β取170度，效果最好。
同时，上述的设计，第一搅拌叶、第二搅拌叶在搅拌污泥时，污泥的转动方向是相反的，相互之间会影响，这进一步的提高了混合、搅拌效果。
优选的，污泥搅拌脱水机还包括用于向污泥储存箱内通入介质的第一容器;
利用第一容器向污泥中加入絮凝剂等，以促进污泥反应。
该传动杆上设有套管，该套管与传动杆转动连接，该套管的两端与传动杆密封连接，该套管的中部与传动杆的侧壁之间形成用于通入介质的第一容纳空间，该第一容纳空间与第一容器连通;
套管与传动杆转动连接，这样，传动杆转动时，套管不需要一起转动，这样第一容器通过管道与第一容纳空间连通时，管道不会缠绕在传动杆上。
该传动杆的中部沿轴向设有用于存储介质的第一存储空间，该传动杆的侧壁位于与套管接触的区域设有若干用于将第一存储空间与第一容纳空间连通的连接通道;
该第一搅拌叶内部形成用于存储介质的第一收容空间，该第一收容空间与第一存储空间连通，该第一搅拌叶上设有若干第一通孔，该第一通孔将外界与第一收容空间连通。
第一容器内的介质依次经过第一容纳空间、第一存储空间、第一收容空间后经过第一通孔排除。可以利用第一容器向污泥中通入物料、化学试剂、氧气等，促进污泥反应，配合第一搅拌叶转动，效果更好。
优选的，该第一通孔倾斜设置，该第一通孔与垂直于传动杆轴向的平面的夹角为锐角。
这样配合第一搅拌叶转动时，介质分散更加均匀，混合效果更好，污泥也不易进入第一搅拌叶内。
优选的，污泥搅拌脱水机还包括用于向污泥储存箱内通入介质的第二容器;
可以同时向污泥中通入不同介质，也提供了另外一种向污泥中通入介质的方式。
该第二容器通过连接管与传动杆远离第一搅拌叶的一端转动连接;
连接管不会缠绕在传动杆上。
该传动杆的中部沿轴向设有用于存储介质的第二存储空间，该第二存储空间贯穿传动杆远离第一搅拌叶的一端后与连接管连通;
该第一搅拌叶内部形成用于存储介质的第二收容空间，该第二收容空间与第二存储空间连通，该第一搅拌叶上设有若干第二通孔，该第二通孔将外界与第二收容空间连通。
优选的，该连接管通过滚子与传动杆远离第一搅拌叶的一端连接。减小连接管与传动杆之间的摩擦。
优选的，该第一搅拌叶上设有若干导流叶，该导流叶之间的连线形成阿基米德螺线。
增加导流叶配合第一搅拌叶进行搅拌，增大搅拌效果;导流叶的上述设计也是为了增大搅拌效果。
本发明中，通过第一搅拌叶、第二搅拌叶、污泥储存箱等的特别设计，大大的增加了污泥搅拌、混合效果，通过第一容器、第二容器等的设计，方便向污泥中加入介质以促进污泥反应，也方便搅拌;该装置对污泥搅拌效果良好，为后续污泥干化处理奠定了坚实的基础。
