申请日2015.09.22
公开(公告)日2016.01.27
IPC分类号B63J4/00
摘要
一种船用废水收集装置，包括收集箱、第二电机、丝母、丝杠、支撑柱、滑轨、连接架、第二缺口、第一缺口、第二气缸、支撑架、控制器、管道、第一气缸、第一防水板、第一电机、绞碎刀、第二防水板、碗体和滑块，所述控制器安装在水槽台面上，管道左侧安装支撑架，支撑架下安装第二气缸，管道左侧设有第一缺口，第二气缸从第一缺口进入到管道内，第一气缸安装在第二气缸的活塞杆上，第一气缸的活塞杆下安装第一电机，第一电机通过导线与控制器相连，第一电机的输出轴下安装绞碎刀;本实用新型的优点是：管道具有绞碎功能。

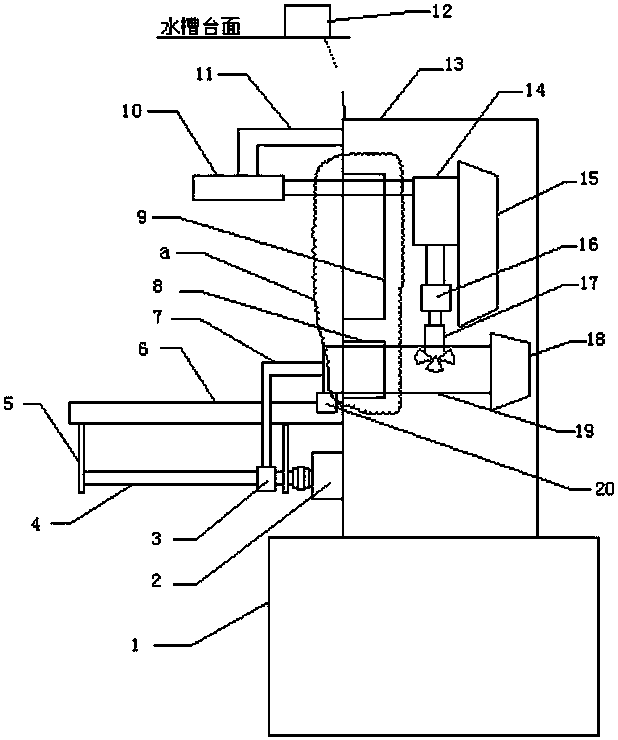

摘要附图
权利要求书
1.一种船用废水收集装置，包括收集箱(1)、第二电机(2)、丝母(3)、丝杠(4)、支撑柱(5)、滑轨(6)、连接架(7)、第二缺口(8)、第一缺口(9)、第二气缸(10)、支撑架(11)、控制器(12)、管道(13)、第一气缸(14)、第一防水板(15)、第一电机(16)、绞碎刀(17)、第二防水板(18)、碗体(19)和滑块(20)，其特征是：所述控制器(12)安装在水槽台面上，管道(13)左侧安装支撑架(11)，支撑架(11)下安装第二气缸(10)，管道(13)左侧设有第一缺口(9)，第二气缸(10)从第一缺口(9)进入到管道(13)内，第一气缸(14)安装在第二气缸(10)的活塞杆上，第一气缸(14)的活塞杆下安装第一电机(16)，第一电机(16)通过导线与控制器(12)相连，第一电机(16)的输出轴下安装绞碎刀(17)，第一气缸(14)右侧壁上安装第一防水板(15)，第一防水板(15)大于第一缺口(9)，管道(13)左侧安装滑轨(6)，滑轨(6)上安装滑块(20)，滑块(20)上安装碗体(19)，管道(13)左侧设有第二缺口(8)，碗体(19)从第二缺口(8)进入到管道(13)内，第二缺口(8)位于第一缺口(9)下方，碗体(19)右侧安装第二防水板(18)，第二防水板(18)大于第二缺口(8)，绞碎刀(17)位于碗体(19)的上方，碗体(19)左侧安装连接架(7)，连接架(7)下安装丝母(3)，丝母(3)安装在丝杠(4)上，丝杠(4)左右两端各安装在支撑柱(5)上，支撑柱(5)安装在滑轨(6)下，丝杠(4)右端通过联轴器与第二电机(2)相连，第二电机(2)安装在管道(13)左侧壁上，第二电机(2)通过导线与控制器(12)相连，管道(13)下安装收集箱(1)。
2.根据权利要求1所述的一种船用废水收集装置，其特征是：所述第一气缸(14)内置第一电磁阀，第一电磁阀通过导线与控制器(12)相连。
3.根据权利要求1所述的一种船用废水收集装置，其特征是：所述第二气缸(10)内置第二电磁阀，第二电磁阀通过导线与控制器(12)相连。
说明书
一种船用废水收集装置
技术领域
本实用新型涉及一种船用废水收集装置，属于船配技术领域。
背景技术
船舶上的废水收集装置一般由下水管道和废水收集箱组成，生活废水会通过下水管道进入到废水收集箱中，船舶航行在海上，船上的人员吃完果皮、果壳往往会直接扔到下水道中，由于船舶上现有技术的管道都没有绞碎功能，扔进管道中的果皮和果壳会堵住下水道，影响船上人员的日常使用。为了解决上述困难，需要开发一款管道具有绞碎功能的废水收集装置。
发明内容
本实用新型的目的是提供一种船用废水收集装置。
本实用新型要解决的问题是现有技术的废水收集装置中的管道都没有绞碎功能的问题。
为实现本实用新型的目的，本实用新型采用的技术方案是：
一种船用废水收集装置，包括收集箱、第二电机、丝母、丝杠、支撑柱、滑轨、连接架、第二缺口、第一缺口、第二气缸、支撑架、控制器、管道、第一气缸、第一防水板、第一电机、绞碎刀、第二防水板、碗体和滑块，所述控制器安装在水槽台面上，管道左侧安装支撑架，支撑架下安装第二气缸，管道左侧设有第一缺口，第二气缸从第一缺口进入到管道内，第一气缸安装在第二气缸的活塞杆上，第一气缸的活塞杆下安装第一电机，第一电机通过导线与控制器相连，第一电机的输出轴下安装绞碎刀，第一气缸右侧壁上安装第一防水板，第一防水板大于第一缺口，管道左侧安装滑轨，滑轨上安装滑块，滑块上安装碗体，管道左侧设有第二缺口，碗体从第二缺口进入到管道内，第二缺口位于第一缺口下方，碗体右侧安装第二防水板，第二防水板大于第二缺口，绞碎刀位于碗体的上方，碗体左侧安装连接架，连接架下安装丝母，丝母安装在丝杠上，丝杠左右两端各安装在支撑柱上，支撑柱安装在滑轨下，丝杠右端通过联轴器与第二电机相连，第二电机安装在管道左侧壁上，第二电机通过导线与控制器相连，管道下安装收集箱。
所述第一气缸内置第一电磁阀，第一电磁阀通过导线与控制器相连。
所述第二气缸内置第二电磁阀，第二电磁阀通过导线与控制器相连。
本实用新型的优点是：控制器控制第二电机启动，使丝杠旋转，使丝母向右移动，使连接架向右移动，推动碗体和滑块沿着滑轨向右移动，使碗体向右侧移动使碗体进入到管道内;人们将果皮果壳扔到管道上，果皮果壳掉落到碗体内;控制器控制第二电磁阀通电或断电，使第二气缸的活塞杆做伸展运动，使第一气缸和绞碎刀伸入到管道内，使绞碎刀位于碗体的上方;控制器控制第一电磁阀的通电或断电，使第一气缸的活塞杆做伸展运动，使绞碎刀进入到碗体内，使绞碎刀和果皮果壳相互接触;控制器控制第一电机正转或反转，使绞碎刀旋转绞碎果皮和果壳;控制器控制第二气缸的活塞杆做伸缩运动，使绞碎刀在碗体内或左或右的移动，使绞碎刀绞碎更多的果皮果壳;控制器控制第一电机停止转动，控制器控制第一气缸的活塞杆做收缩运动，控制器控制第二气缸的活塞杆做收缩运动，使第一气缸和绞碎刀从第一缺口离开管道，使第一防水板向左移动抵触到管道内的左侧壁上;废水和绞碎物被冲到收集箱内，收集箱收集废水;控制器控制第二电机启动，使丝杠转动，使丝母向左移动，使连接架带着碗体向左移动，使碗体向左从第二缺口离开管道，使第二防水板向左移动抵触到管道内的左侧壁上，使管道内的废水正常向下流动到收集箱中。
