申请日2015.09.22
公开(公告)日2016.01.27
IPC分类号B04B1/20; B04B9/02; B04B7/00
摘要
本实用新型公开了一种螺旋离心式污泥甩干机，包括壳体，所述壳体的内部中间装有输送器，所述输送器的右端四周设有干燥器，所述输送器的尾端连接送料口，所述干燥器下方对应的壳体上设有固相出口，所述输送器的右端安装有分料装置，所述送料口通过传送装置连接主电机，所述输送器的左端通过轴承连接副电机，所述壳体的左端设有液相出口。该种螺旋离心式污泥甩干机，通过分离装置的设计，实现了液相和固相的初步分离，可以提高效率;通过主电机和副电机的配合设计，提高了分离效率;通过液相调节阀的设计，可以调节液相的处理时间，可以根据要求的质量进行调节;通过干燥器的设计加快分离速度，提高工作效率。

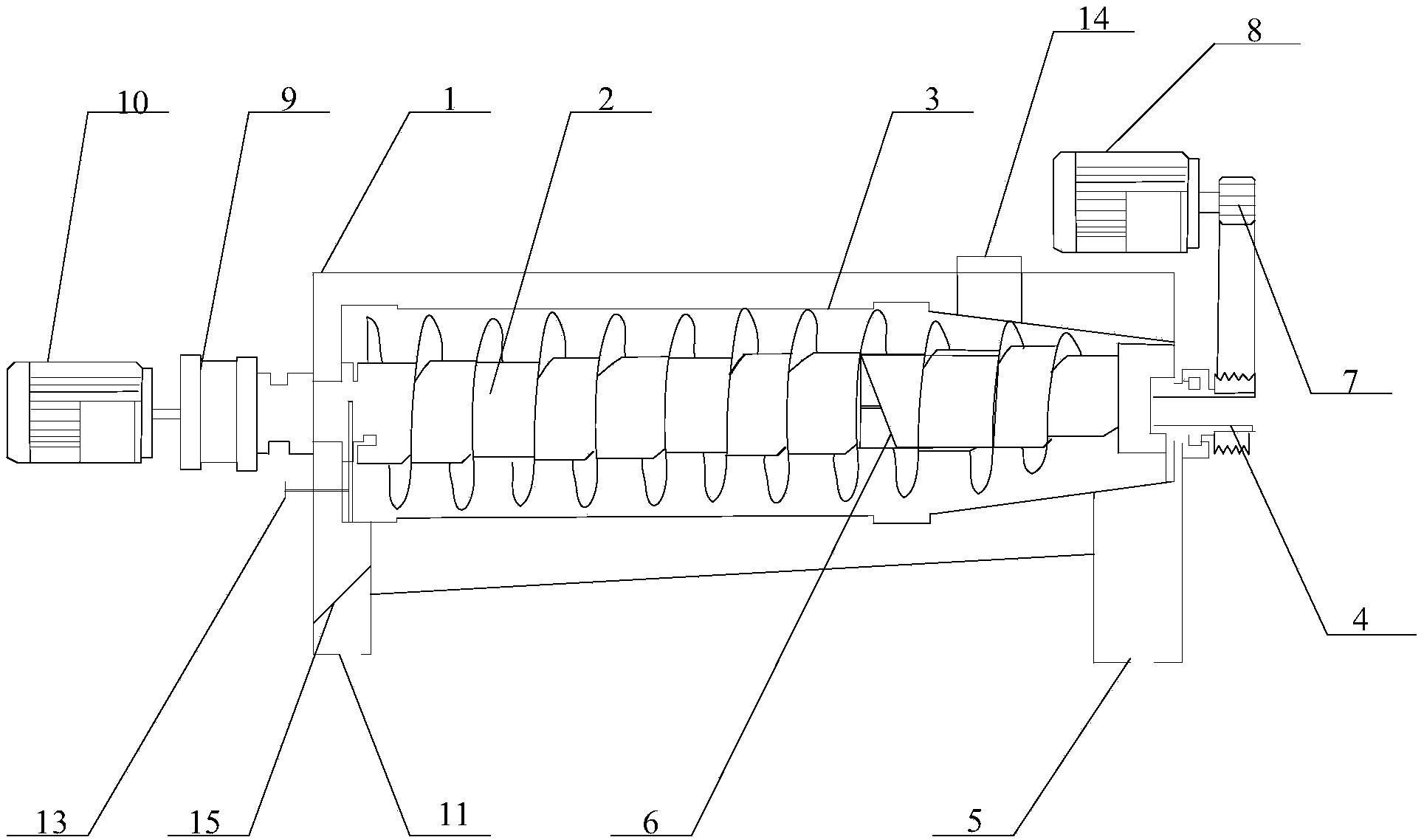

摘要附图
权利要求书
1.一种螺旋离心式污泥甩干机，包括壳体(1)，所述壳体(1)的内部中间装有输送器(2)，其特征在于：所述输送器(2)的右端四周设有干燥器 (3)，所述输送器(2)的尾端连接送料口(4)，所述干燥器(3)下方对应的壳体(1)上设有固相出口(5)，所述输送器(2)的右端安装有分料装置(6)，所述送料口(4)通过传送装置(7)连接主电机(8)，所述输送器(2)的左端通过轴承(9)连接副电机(10)，所述壳体(1)的左端设有液相出口(11)。
2.根据权利要求1所述的一种螺旋离心式污泥甩干机，其特征在于：所述分料装置(6)嵌入在输送器(2)的内部，所述分料装置(6)的形状是左大右小，所述分料装置(6)上设有的分离板(12)，所述分离板(12)通过连接轴(16)设置在分料装置(6)的左端。
3.根据权利要求1所述的一种螺旋离心式污泥甩干机，其特征在于：所述输送器(2)的左端部安装有液相调节阀(13)。
4.根据权利要求1所述的一种螺旋离心式污泥甩干机，其特征在于：所述壳体(1)的上部设有清洗液进口(14)。
5.根据权利要求1所述的一种螺旋离心式污泥甩干机，其特征在于：所述液相出口(11)的上端设有排泥挡板(15)。
说明书
一种螺旋离心式污泥甩干机
技术领域
本实用新型涉及污泥处理技术领域，具体为一种螺旋离心式污泥甩干机。
背景技术
畜禽养殖、造纸行业、加工行业等很多地方都需要进行污泥处理，离心式污泥脱干机主要由一系列的转载和带空心转轴的螺旋输送器组成，污泥由空心转轴送入转筒后，在高速旋转产生的离心力作用下，立即被甩人转毂腔内。污泥颗粒比重较大，因而产生的离心力也较大，被甩贴在转毂内壁上，形成固体层;水密度小，离心力也小，只在固体层内侧产生液体层。固体层的污泥在螺旋输送器的缓慢推动下，经转载周围的出口连续排出，液体则由堰四溢流排至转载外，存在效率低下、清理不到位的问题，为此，我们提出一种螺旋离心式污泥甩干机。
实用新型内容
本实用新型的目的在于提供一种螺旋离心式污泥甩干机，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下解决方案：一种螺旋离心式污泥甩干机，包括壳体，所述壳体的内部中间装有输送器，所述输送器的右端四周设有干燥器，所述输送器的尾端连接送料口，所述干燥器下方对应的壳体上设有固相出口，所述输送器的右端安装有分料装置，所述送料口通过传送装置连接主电机，所述输送器的左端通过轴承连接副电机，所述壳体的左端设有液相出口。
优选的，所述分料装置嵌入在输送器的内部并且可以拆卸，所述分料装置的形状是左大右小，所述分料装置上设有的分离板，所述分离板通过连接轴设置在分料装置的左端，所述分离板和分离装置之间成倾斜角度。
优选的，所述输送器的左端部安装有液相调节阀，用于调节内部液相的存储的高度。
优选的，所述壳体的上部设有清洗液进口，这样固相清理不干净时可以通过洗液进口冲入清水进行清洗更方便。
优选的，所述液相出口的上端设有排泥挡板，进一步分离固相和液相，提高工作效率。
与现有技术相比，本实用新型的有益效果是：该种螺旋离心式污泥甩干机，通过分离装置的设计，实现了液相和固相的初步分离，可以提高效率;通过主电机和副电机的配合设计，提高了分离效率;通过液相调节阀的设计，可以调节液相的处理时间，可以根据要求的质量进行调节;通过干燥器的设计加快分离速度，提高工作效率。
