申请日2015.09.22
公开(公告)日2016.01.27
IPC分类号C02F9/04; C02F103/16
摘要

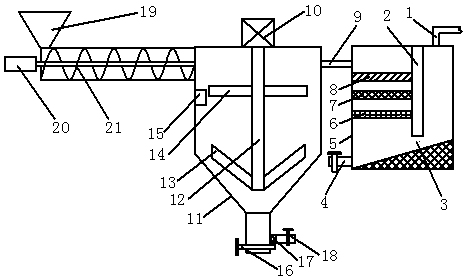

一种稀土生产用酸性废水处理装置，包括过滤槽和中和室，所述过滤槽内设置有隔板，隔板下端与过滤槽底部之间留有废水通道，所述隔板右侧设有废水进口管，过滤槽在隔板左端下部设有排污管，过滤槽在隔板左端中部内从下往上依次设有孔板、筛网和丙纶吸油毡，过滤槽在隔板左端上部设有出水管与中和室连接;所述中和室顶部设有驱动装置，驱动装置与位于中和室内的搅拌轴连接，搅拌轴中部设有水平搅拌杆，搅拌轴底部设有倾斜搅拌杆。本实用新型的有益效果是：本实用新型提供一种稀土生产用酸性废水处理装置，废水在处理前需经过过滤、除油等多重处理后再进入到中和室内，对稀土可以起到回收的作用。
摘要附图
权利要求书
1.一种稀土生产用酸性废水处理装置，包括过滤槽和中和室，其特征在于，所述过滤槽内设置有隔板，隔板下端与过滤槽底部之间留有废水通道，所述隔板右侧设有废水进口管，过滤槽在隔板左端下部设有排污管，过滤槽在隔板左端中部内从下往上依次设有孔板、筛网和丙纶吸油毡，过滤槽在隔板左端上部设有出水管与中和室连接;所述中和室顶部设有驱动装置，驱动装置与位于中和室内的搅拌轴连接，搅拌轴中部设有水平搅拌杆，搅拌轴底部设有倾斜搅拌杆，倾斜搅拌杆与水平方向的夹角为60°;所述中和室左侧设有石灰自动添加装置，石灰自动添加装置包括液体浓度传感器，螺旋输送器、料仓、变频电机和电气控制系统，液体浓度传感器位于所述中和室内，料仓位于螺旋输送器的上方，螺旋输送器一端与中和室上部连接，另一端与变频电机连接，液体浓度传感器和变频电机与所述电气控制系统连接。
2.根据权利要求1所述的一种稀土生产用酸性废水处理装置，其特征在于，所述过滤槽底部为倾斜状，倾斜面的底部位于排污管的接口处。
3.根据权利要求1所述的一种稀土生产用酸性废水处理装置，其特征在于，所述中和室的底部设有排渣口。
4.根据权利要求3所述的一种稀土生产用酸性废水处理装置，其特征在于，所述排渣口的上方设有出水口，所述出水口处设有隔栅。
5.根据权利要求1所述的一种稀土生产用酸性废水处理装置，其特征在于，所述电气控制系统为单片机电气控制系统。
说明书
一种稀土生产用酸性废水处理装置
技术领域
本实用新型涉及稀土生产技术领域，具体涉及一种稀土生产用酸性废水处理装置。
背景技术
随着稀土元素被使用的数量越来越多，其冶炼过程中造成的环境污染也是不可忽略的。在冶炼过程中会产生一系列的工业废水，这些工业废水常呈酸性，若直接排放到大自然中会对河流、水土造成巨大的污染以及破坏。现有的稀土废水一般都采用废水中和处理法，采用的中和药剂为石灰，一般添加方法为人工或机械，其浓度不易控制，且工作量大、效率低;此外，稀土生产的废液在处理前会含有较多的杂物、部分稀土和油液，因此需要进行清理，方便后续的废水处理。
实用新型内容
本实用新型的目的在于提供一种稀土生产用酸性废水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种稀土生产用酸性废水处理装置，包括过滤槽和中和室，所述过滤槽内设置有隔板，隔板下端与过滤槽底部之间留有废水通道，所述隔板右侧设有废水进口管，过滤槽在隔板左端下部设有排污管，过滤槽在隔板左端中部内从下往上依次设有孔板、筛网和丙纶吸油毡，过滤槽在隔板左端上部设有出水管与中和室连接;所述中和室顶部设有驱动装置，驱动装置与位于中和室内的搅拌轴连接，搅拌轴中部设有水平搅拌杆，搅拌轴底部设有倾斜搅拌杆，倾斜搅拌杆与水平方向的夹角为60°;所述中和室左侧设有石灰自动添加装置，石灰自动添加装置包括液体浓度传感器，螺旋输送器、料仓、变频电机和电气控制系统，液体浓度传感器位于所述中和室内，料仓位于螺旋输送器的上方，螺旋输送器一端与中和室上部连接，另一端与变频电机连接，液体浓度传感器和变频电机与所述电气控制系统连接。
作为本实用新型进一步的方案：所述过滤槽底部为倾斜状，倾斜面的底部位于排污管的接口处。
作为本实用新型再进一步的方案：所述中和室的底部设有排渣口。
作为本实用新型再进一步的方案：所述排渣口的上方设有出水口，所述出水口处设有隔栅。
作为本实用新型再进一步的方案：所述电气控制系统为单片机电气控制系统。
本实用新型的有益效果是：本实用新型提供一种稀土生产用酸性废水处理装置，废水在处理前需经过过滤、除油等多重处理后再进入到中和室内，对稀土可以起到回收的作用;石灰自动添加装置可以实现自动控制所需石灰乳液的配比浓度，加料量准确、稳定，节约了人力资源。
