申请日2015.09.22
公开(公告)日2016.05.25
IPC分类号E03F5/04
摘要
本实用新型公开了一种为竖式污水井口开合装置上锁，原理在于：在原装置旁再开出能向井内透水的漏水口并在口内建有蓄水池，蓄水池池口上沿低于井口，一旦来水，锁道孔最先得到水位，蓄水池中安放能浮水物体做锁芯，锁芯与锁钩相连，先一步得水的锁芯带着锁钩先一步脱离开护井板，护井板被井外积水压力打开，井外积水得到快速排空，井口没了积水，护井板自然下落，锁道孔内蓄水池中的水一时排不空，锁芯只能带着锁钩回落至蓄水池的水上，等待耗干池中积水，下落至池底锁住护井板。

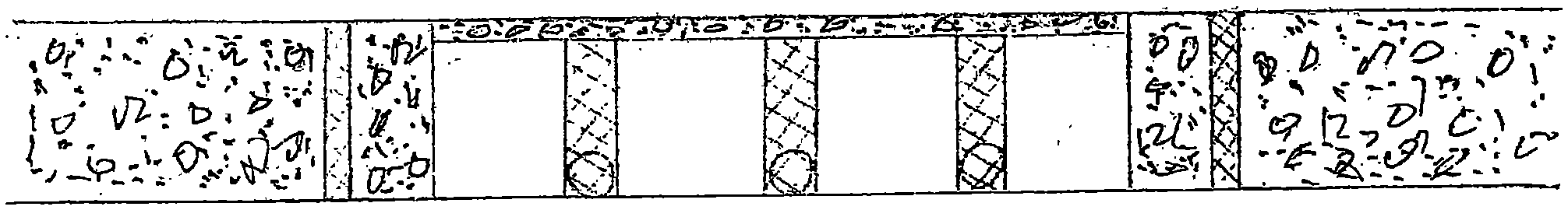

摘要附图
权利要求书
1.一种为竖式污水井口开合装置上锁，在原装置旁再开出能向井内透水的漏水口并在口内建有盛水器具，器具中安放能浮水物体做锁芯，浮水锁芯随水上升下落，锁住井口的护井板，其特征在于：锁道孔(3)内的蓄水池(7)池口上沿低于井口，锁芯(5)置于蓄水池(7)中，锁钩(6)由泄水口(8)中串出置于锁体(9)外。
说明书
为竖式污水井口开合装置上锁
技术领域：
本实用新型涉及地下污水排放工程的初始设施。
背景技术;
地下污水排放工程设施，主要包括：排水出口、疏水管道、跌水井、沉泥井、疏水检查井、污水收集井、雨水收集井等，污水排放工程是关乎城市生命唯一命脉，此命脉可喉住城市一切利益，因此，医治此命脉的方法越多越完善对于人们生存城市寿命就越长，出毛病几率就越低。
2014年我获得了竖式污水井口开合装置专利授权(专利号：201210214241.7)，今日准备实施时，发现专利有不完善处，原专利只考虑有水时装置作用，无水时，尤其北方风大对挡水板的破坏及对井内部环境保护考虑不周，本次再申请为弥补原专利缺陷。
发明内容：
本实用新型要解决技术问题是为竖式污水井口开合装置上锁。自然现象任何地方不是每日都有雨下，无雨下时，对排水井的保护尤为重要，为保护好井在井口安了保护装置，装置做到来水工作，无水即刻保护，内设部件利用一切自然条件主动变换关系，等待中保护自身安全。解决上述问题的技术方案是：在原装置旁再开出能向井内透水的漏水口并在口内建有盛水器具，器具中安放能浮水物体做锁芯，浮水锁芯随水上升下落，锁住井口的护井板不受自然侵扰。这样设计的有益结果是：整套装置各个部件功能把自然赋予它的条件发挥到极致，封闭井口的板再也不致因风受破坏，整个排水设施就有了清洁保障，水会排得更快，提高了水的质量，减少和维修设施成本
