申请日2015.09.22
公开(公告)日2016.03.09
IPC分类号C02F3/00
摘要
本实用新型公开了一种新型三维电极生物膜废水处理装置，包括反应器，所述反应器为长方体，其两组对角均设有出水口，另外两组对角设有进水口，所述反应器内设有正电极和阴电极，所述正电极和阴电极外接直流稳压电源，所述阴电极表面裹绕若干层生物膜，所述反应器内设有隔膜，将正电极和阴电极隔离开来，隔膜与阴电极之间填充粒子电极，克服了分隔式反应器阳极区和阴极区传质慢的缺点，充分利用阳极，提高反应器的电流效率，电极导电性能良好且不易被氧化，电极电位高于水电解析氧电位，有效去除NH4+-N，能耗低。

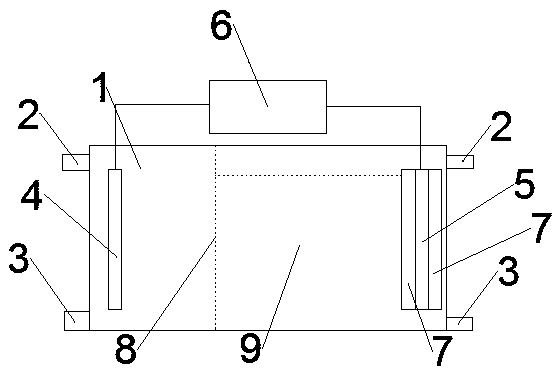

摘要附图
权利要求书
1.一种新型三维电极生物膜废水处理装置，其特征在于：包括反应器(1)，所述反应器(1)为长方体，其两组对角均设有出水口(2)，另外两组对角设有进水口(3)，所述反应器(1)内设有正电极(4)和阴电极(5)，所述正电极(4)和阴电极(5)外接直流稳压电源(6)，所述阴电极(5)表面裹绕若干层生物膜(7)，所述反应器(1)内设有隔膜(8)，将正电极(4)和阴电极(5)隔离开来，隔膜(8)与阴电极(5)之间填充粒子电极(9)。
2.根据权利要求1所述的一种新型三维电极生物膜废水处理装置，其特征在于：所述的正电极(4)采用惰性金属钛作为阳极基体材料，在其表面镀钌，形成RuO2/Ti阳极。
3.根据权利要求1所述的一种新型三维电极生物膜废水处理装置，其特征在于：所述的阴电极(5)采用碳纤维毡作为阴极。
4.根据权利要求1所述的一种新型三维电极生物膜废水处理装置，其特征在于：所述的隔膜(8)采用醋酸纤维膜。
说明书
一种新型三维电极生物膜废水处理装置
技术领域
本实用新型涉及环保技术领域，特别是一种新型三维电极生物膜废水处理装置。
背景技术
染料厂排出的工业废水含有大量色度很高的复杂有机物，这类有机物往往难以生化降解，成为废水处理的技术难题。近年来，一种可能处理难降解有机污染物的电化学氧化法受到世界各国的重视。这种方法具有无需化学药品，占地面积小，不会造成二次污染，管理方便等优点。然而由于与应用有关的许多问题特别是降解机理、处理速度和经济性问题尚未完全解决，使该方法的工业应用受到了限制。但是传统的平板二维电极面体比小、单位槽体处理量小、电流效率低。
发明内容
本实用新型的目的在于克服现有技术的缺点，提供一种新型三维电极生物膜废水处理装置。
本实用新型的目的通过以下技术方案来实现：一种新型三维电极生物膜废水处理装置，包括反应器，所述反应器为长方体，其两组对角均设有出水口，另外两组对角设有进水口，所述反应器内设有正电极和阴电极，所述正电极和阴电极外接直流稳压电源，所述阴电极表面裹绕若干层生物膜，所述反应器内设有隔膜，将正电极和阴电极隔离开来，隔膜与阴电极之间填充粒子电极。
在上述方案基础上优选，所述的正电极采用惰性金属钛作为阳极基体材料，在其表面镀钌，形成RuO2/Ti阳极。
在上述方案基础上优选，所述的阴电极采用碳纤维毡作为阴极。
在上述方案基础上优选，所述的隔膜采用醋酸纤维膜。
根据上述技术方案，本实用新型与现有技术相比具有的有益效果是：本实用新型一体式反应器将阳极区和阴极区通过隔膜分隔，不仅克服了分隔式反应器阳极区和阴极区传质慢的缺点，还可以充分利用阳极，提高反应器的电流效率，本反应器选择惰性金属钛作为阳极基体材料，在其表面镀钌，形成RuO2/Ti阳极，该电极导电性能良好且不易被氧化，电极电位高于水电解析氧电位，有效去除NH4+-N，能耗低。
