申请日2015.09.22
公开(公告)日2016.03.02
IPC分类号F22B37/54; F22D1/00
摘要
本实用新型公开了一种启动锅炉排污水热量回收系统，包括入口阀(1)、换热器(2)、旁路阀(3)，在给水泵(5)和省煤器(7)之间管路上设有第一三通接头、第二三通接头，所述旁路阀(3)设置在第一三通接头、第二三通接头之间，所述换热器(2)的入口端通过所述入口阀(1)与第一三通接头的一端连接，所述换热器(2)的输出端与第二三通接头的一端连接。本实用新型的启动锅炉排污水热量回收系统具有防止省煤器烟气低温腐蚀、节省省煤器的制作成本、节省能源、易于实现等优点。

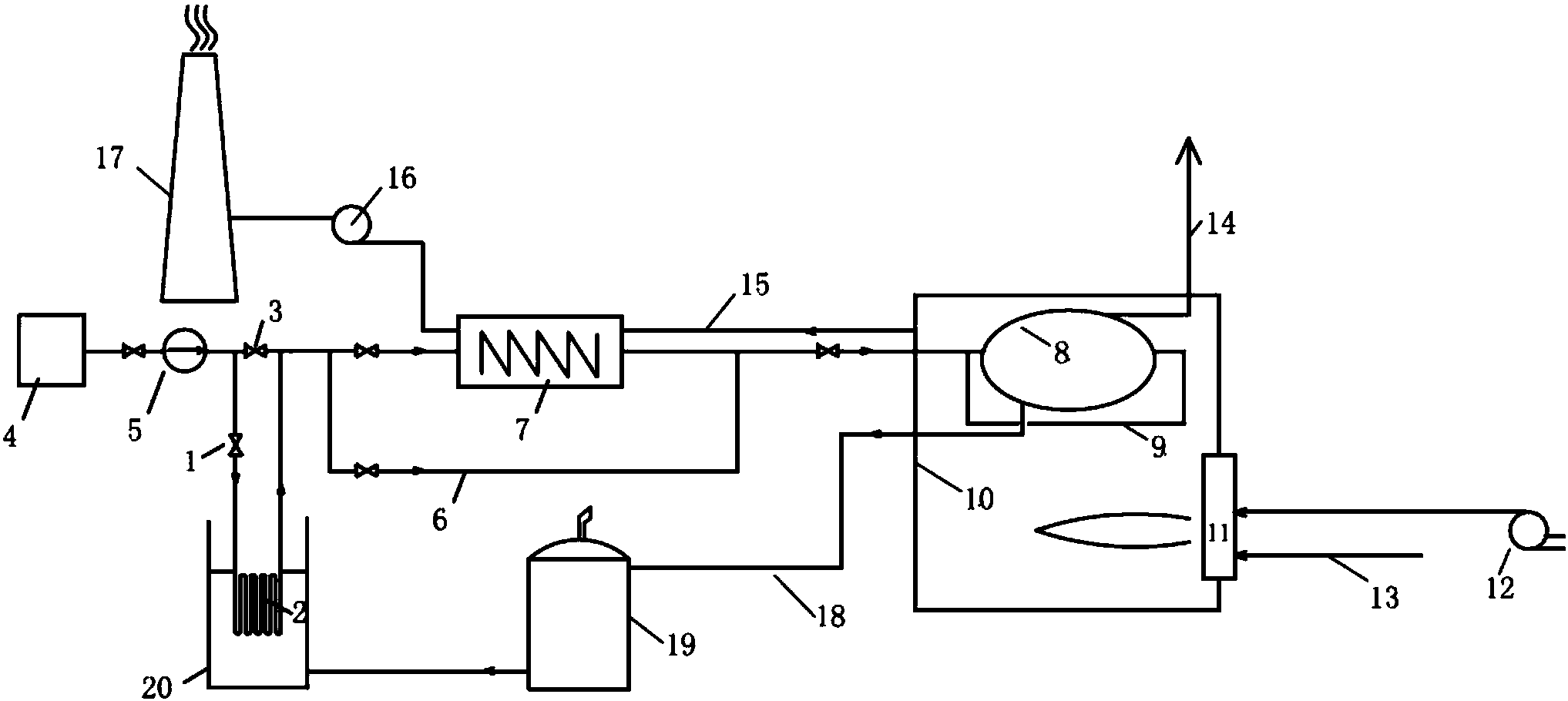

摘要附图
权利要求书
1.一种启动锅炉排污水热量回收系统，其特征在于，包括入口阀(1)、换热器(2)、旁路阀(3)，在给水泵(5)和省煤器(7)之间管路上设有第一三通接头、第二三通接头，所述旁路阀(3)设置在第一三通接头、第二三通接头之间，所述换热器(2) 的入口端通过所述入口阀(1)与第一三通接头的一端连接，所述换热器(2)的输出端与第二三通接头的一端连接。
2.根据权利要求1所述的启动锅炉排污水热量回收系统，其特征在于：所述换热器(2) 为管式或者壳式换热器。
3.根据权利要求1所述的启动锅炉排污水热量回收系统，其特征在于：所述换热器(2) 的换热管采用不锈钢蛇形管组成。
4.根据权利要求1所述的启动锅炉排污水热量回收系统，其特征在于：在换热器(2) 停用的情况下，给水泵(5)通过旁路阀(3)上水。
说明书
一种启动锅炉排污水热量回收系统
技术领域
本实用新型涉及热量回收领域，特别涉及一种启动锅炉排污水热量回收系统。
背景技术
启动锅炉是火电厂重要的辅助设备。当机组调试期间，启动锅炉作为最初始的动力源，需向机组提供蒸汽，机组才能点火成功。等机组运行稳定后，启动锅炉方可熄火。如图2所示，启动锅炉的工作原理是：水从水箱4经过给水泵5、省煤器7进入水冷壁9，送风机12 将空气送入燃烧器11与燃油混合燃烧，加热水冷壁9中的水，水变成蒸汽后，在汽包8中进行汽水分离，得到蒸汽。烟气被引风机16吸入，经过省煤器7后送入烟囱17。汽包8连续排污的汽水混合物进入疏水扩容器19，疏水扩容器19进行汽水分离，高温热水汇入热水池 20中，自然降温后排入就近的排水槽中，这造成了热量的浪费。由于启动锅炉一般采用重油点火燃烧，所产生的烟气由于含有硫分而极易对省煤器7内蛇形管造成腐蚀，省煤器管道腐蚀穿洞后，将停止使用。省煤器7停用后，给水将直接从给水旁路6进入水冷壁9，这带来了两方面的负面影响。一是常温的水进入水冷壁9，使得水冷壁9承受热胀冷缩的热应力，对其寿命极为不利;二是没经过加热的给水使得整个系统的热效率降低。如何在增加少许投资的条件下防止省煤器7低温腐蚀，延长省煤器7寿命、如何有效利用热水池20内热量、如何在省煤器7停用的情况下保证给水温度，这些问题的解决对于启动锅炉的正常运行至关重要。
实用新型内容
本实用新型的目的在于克服现有技术的缺点与不足，提供一种启动锅炉排污水热量回收系统。
本实用新型的目的通过如下技术方案实现：一种启动锅炉排污水热量回收系统，包括入口阀1、换热器2、旁路阀3，在给水泵5和省煤器7之间管路上设有第一三通接头、第二三通接头，所述旁路阀3设置在第一三通接头、第二三通接头之间，所述换热器2的入口端通过所述入口阀1与第一三通接头的一端连接，所述换热器2的输出端与第二三通接。
所述换热器2为管式或者壳式换热器。
所述换热器的换热管采用不锈钢蛇形管组成。
在所述换热器2停用的情况下，给水泵5通过旁路阀3上水。
本实用新型与现有技术相比，具有如下优点和有益效果：
1、本实用新型的回收系统提前预热给水，降低了省煤器的传热温差，可有效防止省煤器烟气低温腐蚀，保证在省煤器损坏停用的情况下，也能保证较高的给水温度。
2、本实用新型的回收系统给水的加热被分为两个过程中进行，因此省煤器的承担的热负荷降低，省煤器的换热面积可减少，从而节省省煤器的制作成本。
3、本实用新型的回收系统回收废热，提高系统热效率，节省燃料消耗。
4、本实用新型无需额外增加泵，现场方便布置，由于启动锅炉房内给水泵和热水池临近布置，因此要将给水引入热水池，无需额外增加泵，这使得本发明的制造成本较低，且现场易于实现。
