申请日2015.11.05
公开(公告)日2016.01.13
IPC分类号B01D21/02; B01D21/24
摘要
本发明公开了一种沉降效果好的高效斜管污水预沉池，包括：池体，所述池体通过支撑脚支撑在地面上，在所述池体的一侧设置有进水管，在所述池体内设置有与进水管相互连通的布水管，在所述布水管下端的池体内设置有沉淀室，在所述池体的下端设置有与沉淀室相互连通的排泥口，在所述排泥口上设置有电磁阀，在所述布水管上端的池体内设置有上斜管和与上斜管相互配合的下斜管，在所述池体的上端内侧设置有溢流盘，在所述池体的一侧设置有与溢流盘相互连通的出水口。
权利要求书

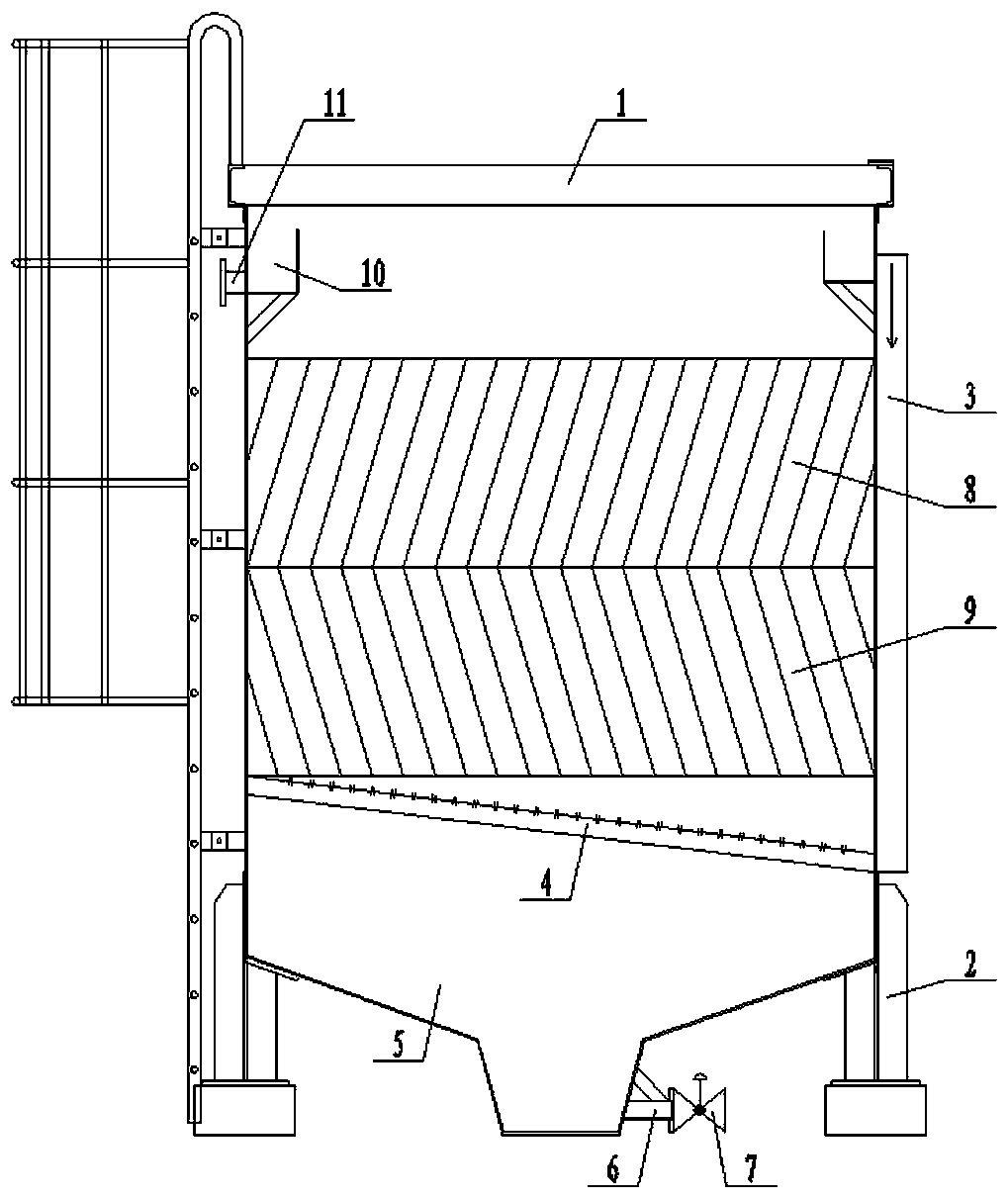

1.高效斜管污水预沉池，其特征在于：包括：池体(1)，所述池体(1)通过支撑脚(2)支撑在地面上，在所述池体(1)的一侧设置有进水管(3)，在所述池体(1)内设置有与进水管(3)相互连通的布水管(4)，在所述布水管(4)下端的池体(1)内设置有沉淀室(5)，在所述池体(1)的下端设置有与沉淀室(5)相互连通的排泥口(6)，在所述排泥口(6)上设置有电磁阀(7)，在所述布水管(4)上端的池体(1)内设置有上斜管(8)和与上斜管(8)相互配合的下斜管(9)，在所述池体(1)的上端内侧设置有溢流盘(10)，在所述池体(1)的一侧设置有与溢流盘(10)相互连通的出水口(11)。
说明书
高效斜管污水预沉池
技术领域
本发明涉及一种污水预处理设备，尤其涉及一种高效斜管污水预沉池。
背景技术
处理污水时，由于原水含有的悬浮物偏高颗粒性物质较多，一般都需要通过预沉池进行预处理以达到初步沉降的目的，原有的预沉池要么体积太小，处理效果差，负荷低，要么体积过大，投资成本高，占地面积广，排泥繁琐，同时原来的预沉池在使用的过程中，原水在池体内停留的时间较短，沉降效果差，达到不预处理的目的。
发明内容
本发明所要解决的技术问题是：提供一种沉降效果好的高效斜管污水预沉池。
为了解决上述技术问题，本发明采用的技术方案是：高效斜管污水预沉池，包括：池体，所述池体通过支撑脚支撑在地面上，在所述池体的一侧设置有进水管，在所述池体内设置有与进水管相互连通的布水管，在所述布水管下端的池体内设置有沉淀室，在所述池体的下端设置有与沉淀室相互连通的排泥口，在所述排泥口上设置有电磁阀，在所述布水管上端的池体内设置有上斜管和与上斜管相互配合的下斜管，在所述池体的上端内侧设置有溢流盘，在所述池体的一侧设置有与溢流盘相互连通的出水口。
本发明的优点是：上述高效斜管污水预沉池，结构简单，体积合适，占用面积小，投资成本低，在排泥口增加电磁阀实现自动排泥，排泥方便，同时通过在布水管上方的池体内增设两排斜管延长了原水在池体内的停留时间，沉降效果好，达到了运处理的目的。
