申请日2015.09.20
公开(公告)日2016.03.02
IPC分类号C02F9/10
摘要
一种餐饮含油污水处理装置，它是由进料口、盖板、固液分离处理器、控制面板、挡板、废渣排出口、废渣储存器、废渣清理器、油水分离室、废水处理室、排水口排水1号、排水口排水2号、pH处理器、加热板、排油口、刮板、滤网、车轮、连通道、低声波发生器组成。该装置利用涡轮提升作为动力，在固液分离处理器中进行固液分离;分离后的液体进入油水分离室进行油水分离;餐饮废渣经废渣排出口排出，油由排油口排出，废水经处理后，可达到国家标准，进行直接排放。具有处理时间短、处理效果好、操作简单、耗能低、可移动、处理后的废水可直接排放的优点。

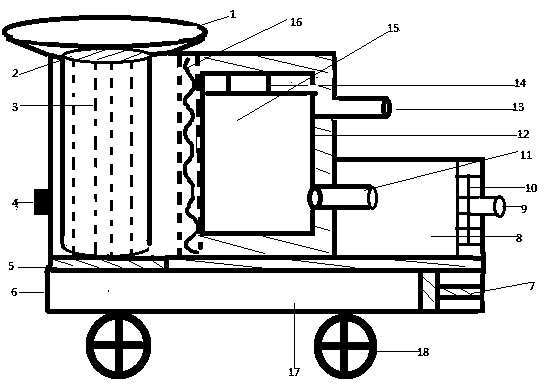

摘要附图
权利要求书
1.一种餐饮含油污水处理装置，由进料口、盖板、固液分离处理器、控制面板、挡板、废渣排出口、废渣储存器、废渣清理器、油水分离室、废水处理室、排水口1号、排水口2号、pH处理器、加热板、排油口、刮板、滤网、车轮、连通道、低声波发生器组成，其特征在于，所述的进料口位于固液分离处理器的上侧，进料口连接盖板，盖板与固液分离处理器相连，固液分离处理器外与控制面板相连，滤网将左侧的固液分离处理器和右侧油水分离室连接起来;所述的加热板覆盖于油水分离室内部，低声波发生器连接在油水分离室内部的后壁上，油水分离室内部的前壁则和连通道相连接，油水分离室内部的上壁和刮板相连接，油水分离室内部的右壁上部连接排油口，下部连接排水口1号;所述的废水处理室内部右侧含pH处理器，废水处理室左侧连接排水口1号，右侧连接排水口2号，排水口2号与外界相连;所述的废渣清理器位于废渣储存器中，废渣储存器与上侧的挡板相连，废渣排出口在废渣储存器左侧;所述的控制面板则位于固液分离处理器的外侧，油水分离室位于固液分离处理器右侧，废水处理室位于油水分室右侧，废渣清理器位于废渣储存器中，废渣储存器位于固液分离处理器、油水分离室、废水处理室的下部，车轮位于废渣储存器的下侧。
说明书
一种餐饮含油污水处理装置
技术领域
本实用新型涉及一种污水处理装置，特别涉及一种餐饮含油污水处理装置。
背景技术
目前，随着经济的不断发展，人们生活水平也不断提高，餐饮业也迅速发展，产生的餐饮含油污水的量也越来越多，其中含有大量的有毒物质和可回收的资源，因此餐饮含油污水得不到有效的处理与利用，将会造成环境污染，资源浪费，所以对餐饮含油污水做进一步的处理具有很大的必要性。
然而，现有的餐饮含油污水处理装置大都存在处理时间长、处理效果差、操作复杂、耗能高、处理后的废水不可直接排放的缺点。
所以开发设计能方便简洁、低能耗、处理后的废水可直接排放的一种餐饮含油污水处理装置就尤为重要。
发明内容
本实用新型正是为了解决上述实验中的问题，提出了一种方便简洁、低能耗、处理后的废水可直接排放的一种餐饮含油污水处理装置。
本实用新型解决其技术问题所采用的技术方案是：它是由进料口、盖板、固液分离处理器、控制面板、挡板、废渣排出口、废渣储存器、废渣清理器、油水分离室、废水处理室、排水口1号、排水口2号、pH处理器、加热板、排油口、刮板、滤网、车轮、连通道、低声波发生器组成;进料口位于固液分离处理器的上侧，进料口连接盖板，盖板与固液分离处理器相连，固液分离处理器外与控制面板相连，滤网将左侧的固液分离处理器和右侧油水分离室连接起来;加热板覆盖于油水分离室内部，低声波发生器连接在油水分离室内部的后壁上，油水分离室内部的前壁则和连通道相连接，油水分离室内部的上壁和刮板相连接，油水分离室内部的右壁上部连接排油口，下部连接排水口1号;废水处理室内部右侧含pH处理器，废水处理室左侧连接排水口1号，右侧连接排水口2号，排水口2号与外界相连;废渣清理器位于废渣储存器中，废渣储存器与上侧的挡板相连，废渣排出口在废渣储存器左侧;控制面板则位于固液分离处理器的外侧，油水分离室位于固液分离处理器右侧，废水处理室位于油水分室右侧，废渣清理器位于废渣储存器中，废渣储存器位于固液分离处理器、油水分离室、废水处理室的下部，车轮位于废渣储存器的下侧。
本实用新型的有益效果是：具有处理时间短、处理效果好、操作简单、耗能低、可移动、处理后的废水可直接排放的优点。
