污水池面浮渣清理系统

发布时间:2018-4-8 15:20:55  中国污水处理工程网

  申请日2015.11.06

  公开(公告)日2016.05.11

  IPC分类号C02F1/40

  摘要

  本发明提供一种污水池面浮渣清理系统,包括架设于水池一侧的双层网卷,所述双层网卷展开后,形成相互贴近的上层网和下层网;且所述上层网、下层网具有卷曲预应力,可在自然状态下自动收卷;所述双层网卷收拢后,双层网卷的下侧没入池面下方1cm~5cm;水池的另一侧设有没入水中的传动辊,所述传动辊的下侧没入池面的深度不大于所述上层网自动收卷后最内圈的直径;所述传动辊所在侧的池岸边设有收卷机,所述收卷机的主轴上绕置有缆绳,所述缆绳绕到所述传动辊下侧后,伸向所述双层网卷,并通过两个挂钩分别牵引所述上层网、下层网。该系统不仅结构简单,且打捞效率高,可迅速将池面浮渣一网打尽。

  权利要求书

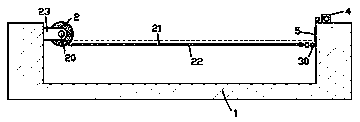

  1.一种污水池面浮渣清理系统,其特征在于:包括架设于水池一侧的双层网卷(2),所述双层网卷(2)展开后,形成相互贴近的上层网(21)和下层网(22);且所述上层网(21)、下层网(22)具有卷曲预应力,可在自然状态下自动收卷;所述双层网卷(2)收拢后,双层网卷(2)的下侧没入池面下方1cm~5cm;水池的另一侧设有没入水中的传动辊(30),所述传动辊(30)的下侧没入池面的深度不大于所述上层网(21)自动收卷后最内圈的直径;所述传动辊(30)所在侧的池岸边设有收卷机(4),所述收卷机(4)的主轴上绕置有缆绳(5),所述缆绳(5)绕到所述传动辊(30)下侧后,伸向所述双层网卷(2),并通过两个挂钩分别牵引所述上层网(21)、下层网(22)。

  2.根据权利要求1所述的污水池面浮渣清理系统,其特征在于:所述双层网卷(2)完全展开后,恰好从双层网卷(2)的网卷转轴(20)处铺展到所述传动辊(30)处。

  3.根据权利要求1或2所述的污水池面浮渣清理系统,其特征在于:所述双层网卷(2)卷制在一根浮动转轴(20‘)上,所述浮动转轴(20’)约束于固定在水池内的纵向滑槽(24)内;所述双层网卷(2)收拢时,双层网卷(2)及其浮动转轴(20‘)所受浮力满足条件:双层网卷(2)的下侧没入池面下方1cm~5cm;所述传动辊(30)的轴承则通过吸盘(31)吸附于水池侧壁上。

  4.一种污水池面浮渣清理系统,其特征在于:包括架设于水池一侧的单层网卷(6),该单层网卷(6)由一层密度小于水的网板(61)卷制而成,且所述网板(61)具有卷曲预应力,可在自然状态下自动收卷;所述单层网卷(6)收拢后,其下侧没入池面下方1cm~5cm;水池的另一侧设有没入水中的传动辊(30),所述传动辊(30)的下侧没入池面的深度不大于所述网板(61)自动收卷后最内圈的直径;所述传动辊(30)所在侧的池岸边设有收卷机(4),所述收卷机(4)的主轴上绕置有缆绳(5),所述缆绳(5)绕到所述传动辊(30)下侧后,伸向所述单层网卷(6),并通过挂钩牵引所述网板(61)。

  说明书

  污水池面浮渣清理系统

  技术领域

  本发明涉及污水处理领域,特别地,是一种污水池面浮渣清理系统。

  背景技术

  目前,对于污水池面浮渣的清理,普遍采用人工打捞的方式进行作业,其工作费时费力,效率低下;较先进一些的,则采用自动化机械设备进行打捞,而目前的自动化浮渣打捞设备不仅成本较大,并且打捞效率亦较为低下。

  发明内容

  针对上述问题,本发明的目的在于提供一种污水池面浮渣清理系统,该系统不仅结构简单,且打捞效率高,可迅速将池面浮渣一网打尽。

  本发明实现技术目的所采用的第一种技术方案是:该污水池面浮渣清理系统包括架设于水池一侧的双层网卷,所述双层网卷展开后,形成相互贴近的上层网和下层网;且所述上层网、下层网具有卷曲预应力,可在自然状态下自动收卷;所述双层网卷收拢后,双层网卷的下侧没入池面下方1cm~5cm;水池的另一侧设有没入水中的传动辊,所述传动辊的下侧没入池面的深度不大于所述上层网自动收卷后最内圈的直径;所述传动辊所在侧的池岸边设有收卷机,所述收卷机的主轴上绕置有缆绳,所述缆绳绕到所述传动辊下侧后,伸向所述双层网卷,并通过两个挂钩分别牵引所述上层网、下层网。

  作为优选,所述双层网卷完全展开后,恰好从双层网卷的转轴处铺展到所述传动辊处。

  作为优选,所述双层网卷卷制在一根浮动转轴上,所述浮动转轴约束于固定在水池内的纵向滑槽内;所述双层网卷收拢时,双层网卷及其浮动转轴所受浮力满足条件:双层网卷的下侧没入池面下方1cm~5cm;所述传动辊的轴承则通过吸盘吸附于水池侧壁上;从而池面变化时,只需简单地调整所述传动辊的高度,即可满足双层网卷和传动辊与池面之间的距离要求,显著简化了调整作业过程。

  该第一种技术方案的有益效果在于:由所述收卷机牵引所述双层网卷展开的过程中,上层网、下层网恰好衬于池面下方,直至上层网、下层网被拉伸到所述传动辊处,即铺满水池;此时,脱开缆绳与上层网之间的挂钩,则上层网在卷曲预应力作用下自动收卷,且由于下层网的承托,使上层网的整个收卷过程均在池面上完成,恰好将池面上的浮渣完全卷入上层网卷内,此后再脱开下层网与缆绳之间的挂钩,使下层网卷亦自动收卷;然后对分别收卷后的上层网和下层网进行冲洗,即可除去浮渣;本技术方案中,采用极其简单的机械机构,即实现了池面浮渣的清除,并且由于上层网的一次收卷即可将浮渣一网打尽,可见清理速度极快,效率很高。

  本发明实现技术目的所采用的第二种技术方案是:该污水池面浮渣清理系统包括架设于水池一侧的单层网卷,该单层网卷由一层密度小于水的网板卷制而成,且所述网板具有卷曲预应力,可在自然状态下自动收卷;所述单层网卷收拢后,其下侧没入池面下方1cm~5cm;水池的另一侧设有没入水中的传动辊,所述传动辊的下侧没入池面的深度不大于所述网板自动收卷后最内圈的直径;所述传动辊所在侧的池岸边设有收卷机,所述收卷机的主轴上绕置有缆绳,所述缆绳绕到所述传动辊下侧后,伸向所述单层网卷,并通过挂钩牵引所述网板。

  该第二种技术方案的有益效果在于:由所述收卷机牵引所述单层网卷展开的过程中,由于缆绳的横向拉力及挂钩的重力约束下,网板的自由端始终衬于池面下方,直至网板被拉伸到所述传动辊处,即铺满水池;此时,脱开缆绳与网板之间的挂钩,则网板在卷曲预应力作用下自动收卷,且上浮水面,整个收卷过程均在池面上完成,恰好将池面上的浮渣完全卷入网卷内;此后,对收卷后的网板进行冲洗,即可除去浮渣;本技术方案较第一种技术方案更为简单方便。
