申请日2015.09.21
公开(公告)日2016.01.20
IPC分类号C02F9/04
摘要
本实用新型公开了一种太阳能电池板生产废水处理系统，涉及水处理领域。平流沉砂池、调节沉淀池、中和絮凝池、斜管沉淀池、中间水池、吸附滤池、清水池、有机物吸收塔，按所述顺序进出水口依次连接;平流沉砂池的进水口连接废水管;斜管沉淀池底部还连接有污泥浓缩池，污泥浓缩池上清液回流连接调节沉淀池入口，污泥运输到板框压滤机，压缩的泥饼外运;中和絮凝池上设有加药装置和罗茨风机;调节沉淀池、中间水池和清水池的出水口分别设有污泥提升泵;有机物吸收塔上设有第一加药装置;吸附滤池上设有第二加药装置。本实用新型采用不同污染物分别处理，既节约了设备及基建投资，又降低了运行成本，同时也保证处理后的水达到完全合格排放。

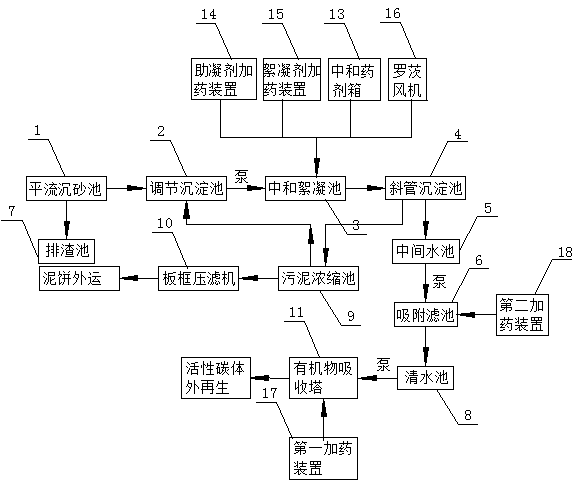

摘要附图
权利要求书
1.一种太阳能电池板生产废水处理系统，其特征在于：该系统包括平流沉砂池(1)、调节沉淀池(2)、中和絮凝池(3)、斜管沉淀池(4)、中间水池(5)、吸附滤池(6)、排渣池(7)、清水池(8)、污泥浓缩池(9)、板框压滤机(10)、有机物吸收塔(11);平流沉砂池(1)、调节沉淀池(2)、中和絮凝池(3)、斜管沉淀池(4)、中间水池(5)、吸附滤池(6)、清水池(8)、有机物吸收塔(11)，按所述顺序进出水口依次连接;所述平流沉砂池(1)的进水口连接废水管;所述斜管沉淀池(4)底部还连接有污泥浓缩池(9)，所述污泥浓缩池(9)上清液回流连接调节沉淀池(2)入口，污泥运输到板框压滤机(10)，压缩的泥饼外运;所述中和絮凝池(3)上设有中和药剂箱(13)、助凝剂加药装置(14)、絮凝剂加药装置(15)和罗茨风机(16);所述调节沉淀池(2)、中间水池(5)和清水池(8)的出水口分别设有污泥提升泵;所述有机物吸收塔(11)上设有第一加药装置(17);所述吸附滤池(6)上设有第二加药装置(18)。
2.根据权利要求1所述的一种太阳能电池板生产废水处理系统，其特征在于：所述中间水池(5)为砖混防腐结构，所述有机物吸收塔(11)为碳钢防腐结构，其它池为钢混防腐结构。
说明书
一种太阳能电池板生产废水处理系统
技术领域
本实用新型涉及水处理领域，具体涉及一种太阳能电池板生产废水处理系统。
背景技术
太阳能电池板生产污水主要来源于切割废水和清洗废水，其中切割废液主要成分为：金刚砂、硅粉、聚乙二醇，清洗废水除以上三种物质外还含有阳离子表面活性剂。
金刚砂和硅粉利用平流沉沙池和混凝沉淀法去除;聚乙二醇和阳离子表面活性剂的去除比较复杂，传统方法主要有：絮凝沉淀法、化学氧化法、吸附法、膜法、生化方法等。其中絮凝沉淀法对于阳离子表面活性剂去除效果不明显;化学氧化法能耗高;吸附法对于聚乙二醇和阳离子表面活性剂都有吸附作用，但是，怎么样降低吸附法的运行费用，是要解决的关键;膜法也可以有效的去除聚乙二醇和阳离子表面活性剂，但是，超滤膜对于大分子量的(大于6000分子量)溶液，可以回收溶剂，但是小分子量的有机物，却没有任何效果;纳滤膜和反渗透膜对于预处理的要求过高，一次性投资费用也较高。阳离子表面活性剂具有抗菌性和混凝作用，降解能力较弱，一般认为不适宜进行生化处理。
国内外现状及发展趋势，据相关资料表明：国内外对太阳能电池板生产废水处理工艺研究比较少见，研究重点仍在高氟废水和脱氮方面。太阳能电池板生产废水的主要来源为切割废水和清洗废水，主要成分为金刚砂、硅粉、聚乙二醇和阳离子表面活性剂。传统的处理方法为物理去除和生化法结合处理，但存在能耗高、投资费用高等问题。人类面临着有限常规能源和环境污染的双重压力，太阳能作为清洁能源已被广泛应用，随着人类对社会和环境问题关注度的提高，太阳能电池必将迎来更广阔的市场，而伴随而来的污水处理工艺也必定会引起越来越多的社会关注。
鉴于以上原因，应选用了不同污染物分别处理的方案，既可节约了设备及基建投资，又降低了运行成本，同时也保证处理后的水达到完全合格排放。
实用新型内容
本实用新型所要解决的技术问题是提供一种不同污染物分别处理，节约成本并且处理后的水达到排放标准的一种太阳能电池板生产废水处理系统。
为解决上述技术问题，本实用新型所采取的技术方案是：
一种太阳能电池板生产废水处理系统，其特征在于：该系统包括平流沉砂池、调节沉淀池、中和絮凝池、斜管沉淀池、中间水池、吸附滤池、排渣池、清水池、污泥浓缩池、板框压滤机、有机物吸收塔;平流沉砂池、调节沉淀池、中和絮凝池、斜管沉淀池、中间水池、吸附滤池、清水池、有机物吸收塔，按所述顺序进出水口依次连接;所述平流沉砂池的进水口连接废水管;所述斜管沉淀池底部还连接有污泥浓缩池，所述污泥浓缩池上清液回流连接调节沉淀池入口，污泥运输到板框压滤机，压缩的泥饼外运;所述中和絮凝池上设有中和药剂箱、助凝剂加药装置、絮凝剂加药装置和罗茨风机;所述调节沉淀池、中间水池和清水池的出水口分别设有污泥提升泵;所述有机物吸收塔上设有第一加药装置;所述吸附滤池上设有第二加药装置。
进一步的技术方案在于：所述中间水池为砖混防腐结构，所述有机物吸收塔为碳钢防腐结构，其它池为钢混防腐结构。
采用上述技术方案所产生的有益效果在于：
不同污染物分别处理，利用混凝沉淀去除物理杂质，吸附法去除废水中的聚乙二醇和阳离子表面活性剂，既可节约了设备及基建投资，又降低了运行成本，同时也保证处理后的水达到完全合格排放。
